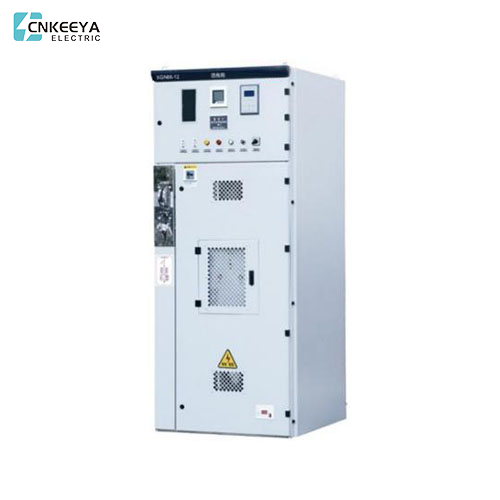

XGN66-12KV SwitchGear

Korkealaatuisten sähköratkaisujen valtakunnassa Keeya, joka sijaitsee Kiinassa, erottuu hyvämaineisena toimittajana, josta on esimerkki heidän edistyneestä XGN66-12KV-kytkentälaitteesta. Tämä kytkentälaitteet, jotka on suunniteltu tarkkuudella ja noudattamalla tiukkoja laatustandardeja, heijastavat Keeyan sitoutumista huippuosaamiseen kentällä. XGN66-sarja esittelee huipputeknologiaa ja parempaa käsityötaitoa, mikä tekee siitä luotettavan valinnan sähköjakelujärjestelmille. Alan avaintekijänä Keeya edistää edelleen valtainfrastruktuurin etenemistä huipputeknisillä kytkentäratkaisuillaan, varmistaen tehokkaan ja luotettavan suorituskyvyn erilaisissa sovelluksissa.

XGN66-12 Box Type Fix Suljetut kytkinlaitteet (jäljempänä S-kytkinlaitteisiin) soveltuu 3,6 ~ 12 kV: n kolmivaiheiseen AC 50Hz -järjestelmään, kun laite vastaanotetaan ja jakelevat sähköenergiaa, sitä käytetään säännöllisiin käyttöpaikkoihin ja öljykytkimellä varustetun kytkentälaitteen rekonstruointiin. Bussijärjestelmä koostuu yhden väyläjärjestelmästä ja yhden väylän osiojärjestelmästä.

Huoltotila

● Ympäristön lämpötila: korkein + 40 ° 100, vähintään -15 ° 100;

● Korkein: enintään 1000 m;

● Korkein: enintään 1000 m;

● Suhteellinen kosteus: päivittäinen keskimäärin enintään 95%, kuukausittainen keskimäärin enintään 90%;

● Maanjäristyksen suuruus: 8 tai vähemmän;

● Ei ennen tai räjähdysriskiä, ei vakavaa pilaantumista, kemiallista korroosiota eikä väkivaltaista tärinää.

Tekninen parametri

Tuoterakenne

● Kaavio kytkentälaitteille (kuva 1)

● Kytkinlaitteet on laatikkotyyppinen kiinteä rakenne, ja kytkentälaitteen runko on hitsattu ohuilla levyillä ja kulmarautalla. Kytkinlaitteen takaosan yläosa on pääväyläosasto, ja osaston yläosa on varustettu paineenvapautuslaitteella; Etuosa on relelokero, ja pieni linja -auto voidaan kytkeä lokeron pohjasta kaapelilla. Kytkinlaitteen keskimmäiset ja alaosat on kytketty. Väylälokero on kytketty sähköisesti keskimmäiseen ja alaosaan GN30 -kiertävän eristämiskytkimen läpi; Keskimmäinen osa on asennettu tyhjiökatkaisimella, ja alaosa on asennettu maadoituskytkimellä tai poistoaukon eristämiskytkimellä; Takaosa on asennettu virran muuntajalla, jännitemuuntajalla ja salamannopealla. Ensisijainen kaapeli poistuu kytkinlaitteen takaosasta; Kytkimen alaosaan on järjestetty maadoitusväylä, joka kulkee koko kytkentälaitteen rivin läpi; Eristyskytkintä ja maadoituskytkintä käytetään kytkinlaitteen vasemmalla puolella.

● Kytkinlaitteet omaksuu vastaavan mekaanisen lukituslaitteen, lukitusrakenne on yksinkertainen, toiminta on kätevää ja PVE: n estäminen on luotettavaa.

● Vasta kun katkaisija on tosiasiallisesti irrotettu, kahva voidaan vetää pois "toimivasta" asennosta ja kääntyä oikealle "irrottamiseen" lukitusasentoon avaamaan ja suljetaan eristämiskytkin, mikä estää eristämiskytkimen aukon ja sulkemisen lataamisesta.

● Kun katkaisija ja ylempi ja alempi eristys ovat suljetussa tilassa ja kahva on "työasennossa", etukytkimen ovea ei voida avata vahingossa tapahtuvan pääsyn estämiseksi elävään osastoon.

● Kun katkaisija ja ylempi ja alempi eristävä kytkimet ovat molemmat suljetussa tilassa, kahvaa ei voida kääntää "ylläpitoon" tai "rikkovan lukon" asentoon, jotta vältetään katkaisijan vahingossa tapahtuva aukko. Kun kahva on "Breaking Lock" -asennossa, ja vain erillinen ja alempi eristys, katkaisija ei kuitenkaan ole suljettu, välttäen virheellisen katkaisijan virheellisen sulkemisen.

● Kun ylempi ja alempi eristys ei avata, maadoituskytkintä ei voida sulkea, eikä kahvaa ei voida kiertää "irrottavan ja lukitsemisen" asennosta "tarkastus" -asentoon, mikä voi estää elävän maadoitusjohdon koukun. HUOMAUTUS: Eri kytkentäratkaisun mukaan joillakin liuoksilla ei ole alhaisempaa eristystä tai alempi eristys korvataan maadoituskytkimellä, ja lukitus ja ennalta estäminen voivat täyttää vaatimukset.

Asennuskoko ja peruskaavio

● Katso kuvio (2) asennussäätiölle, perustuskanavan teräs ulkonee 1-3 mm maasta, epätasaisuus metriä kohti ei saa ylittää 1,5 mm ja koko pituuden ei tulisi ylittää 5 mm.

● Aseta kytkentälaitteet säätiöön järjestyksen järjestyksessä ja säädä asennusasento. Sitten px se M12 -pulteilla tai spot -hitsauksella ja kiristä kytkinlaitteet M8 -pulteilla.

● Kun päällyslevy on purettu pääväylä- ja ensisijaisten kaapeleiden asentamiseksi, napojen kosketuspinta on puhdistettava ja päällystettävä neutraalilla öljysyydulla. Asennuksen jälkeen estä ensisijainen kaapelikäytävä.

● Kytke kytkinlaitteen epäsuora maaperän väyläpalkki, jotta se olisi yksi runko kytkinlaitteen järjestelysuunnan varrella. Tarkista, puuttueko maadoitus, onko maadoitussilmukka jatkuvaa, ja maadoitusvastuksen ei pitäisi olla suurempi kuin 10.

● Asenna toissijainen kaapeli. Kaapeli otetaan käyttöön kytkentälaitteen etuosasta, siirtyy releihuoneeseen sivuseinämää pitkin ja sitä napautetaan liittimen lohkoon; asennuksen jälkeen kaapelin reikä on estettävä.

● Siivoa pöly ja roskat kytkentälaitteen sisällä.

Toimitustiedot

Valmistajan on toimitettava seuraavat asiakirjat ja liitteet toimittaessa:

● Toimitusluettelo;

● Tuotteen laatutodistus ja tehdastesiraportti;

● käyttöohje;

● asiaankuuluvat sähköpiirrokset;

● Pääkomponenttien käsikirja;

● Kaapin oven avain, toimintakahva ja sopimuksessa määritetyt varaosat.

Kytkentäkaapin ääriviivat

Tilausohjeet

● Ensisijainen johdotusratkaisukaavio ja ensisijainen johdotusratkaisujärjestelykaavio.

● Toissijainen piirikaavio, kytkentäkaavio, päätetavio.

● Luettelo ensisijaisista ja toissijaisista laitteista.

● Kytkekaapin asettelu ja väylä- ja kaapelalaattori.

● Neuvottele yrityksen kanssa varaosan ja laitteiden erityispalveluolosuhteista.
