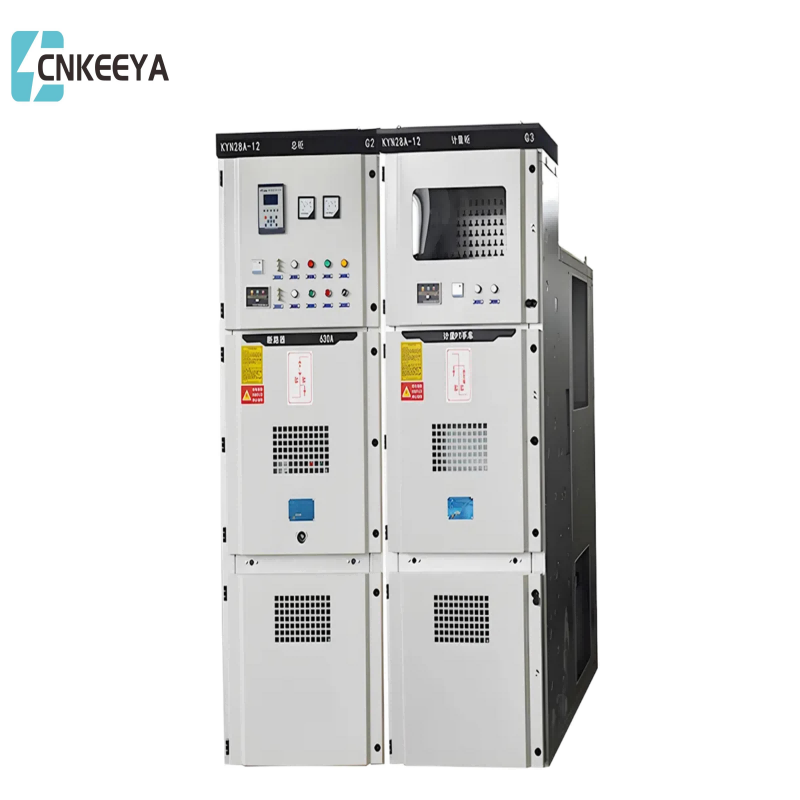

Keeya, hyvämaineinen sähköalan valmistaja, esittelee ylpeänä KYN28-24KV-kytkinlaitteen – korkealaatuisen ratkaisun, joka on suunniteltu optimaaliseen virranjakoon. Sitoutumisemme kustannustehokkuuteen näkyy tämän kojeiston kilpailukykyisessä hinnoittelussa.
Valmistajina Keeya priorisoi huippuluokan tuotteiden toimittamista edulliseen hintaan, mikä varmistaa, että asiakkaamme hyötyvät sekä laadusta että kohtuuhintaisuudesta. KYN28-24KV-kytkinlaite on osoitus omistautumisestamme tarjota kustannustehokkaita ratkaisuja suorituskyvystä tinkimättä, joten se on ensisijainen valinta niille, jotka etsivät luotettavia ja edullisia kytkinlaitteita erilaisiin sovelluksiin.
Tämä tuote täyttää seuraavat standardit: GB3906-20063.6-40.5KV AC metallikoteloidut kytkin- ja ohjauslaitteet*, GB/T11022 Yleiset tekniset vaatimukset suurjännitekojeistoille ja ohjauslaitteille', IEC62271200 AC metallikoteloitu kytkin ja jännite yli 1 nopeudella ja jännitteellä. alle 52', DL/T404 'Sisätilojen AC-korkeajännitekytkinlaitteiden teknisten ehtojen tilaaminen'.
Panssaroitu irrotettava AC metallikoteloitu kytkinlaite

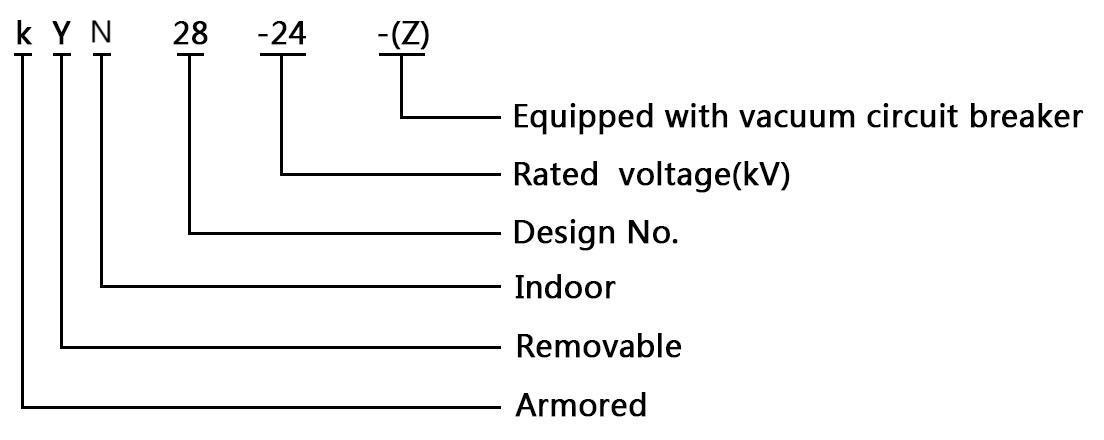

Malli ja merkitys
Ympäristön lämpötila: maksimilämpötila 40℃, alin lämpötila -15℃;
● Suhteellinen kosteus: päivittäinen keskimääräinen korkeintaan 95 %, päivittäinen keskimääräinen höyrynpaine enintään 2,2 kPa, kuukauden keskiarvo enintään 90 %, kuukauden keskimääräinen höyrynpaine enintään 1,8 kPa;
● Korkeus: 1000 m tai alle;
Maanjäristyksen voimakkuus: enintään 8 astetta;
● Ympäröivässä ilmassa ei saa olla syövyttäviä tai syttyviä kaasuja, vesihöyryä tai muuta ilmeistä saastetta.
● Ei toistuvaa voimakasta tärinää;
Käytettäessä GB3906:ssa määriteltyjä normaaleja ympäristöolosuhteita, siitä tulee neuvotella käyttäjän ja valmistajan välillä.
|
Tuote |
Yksikkö |
Arvo |
|
|
Arvioitu Jännite |
kV |
24 |
|
|
Arvioitu taajuus |
Hz |
50 |
|
|
Katkaisijan nimellisvirta |
A |
630,1250,1600,2000,2500,3150,4000 |
|
|
Arvioitu kytkinkaapin virta |
A |
630,1250,1600,2000,2500,3150,4000 |
|
|
Nimellisdynaaminen virta (4s) |
kA |
16,20,25,31.5,40,50 |
|
|
Nimellinen tasavirta (huippu) |
kA |
40,50,63,80,100,125 |
|
|
Nimellinen oikosulkuvirta |
kA |
16,20,25,31.5,40,50 |
|
|
Nimellinen oikosulku nykyinen |
kA |
40,50,63,80,100,125 |
|
|
1 min tehotaajuuden kestojännite |
Napa-napa, napa-maa |
kV |
65 |
|
Poikki eristävä etäisyys |
kV |
79 |
|
|
Salama impulssi kestää jännite (huippu) |
Napa-napa, napa-maa |
kV |
125 |
|
Poikki eristävä etäisyys |
kV |
145 |
|
|
Suojaustaso |
IP4X varten kotelo, IP2X varten eristyshuone ja katkaisijahuone auki |
||
Huomautus: CT:n oikosulkukapasiteetti tulee harkita erikseen.
KYN28-24
Panssaroitu irrotettava AC metallikoteloitu kytkinlaite
Kojeiston rakenne (katso kuva 1).
Täysin metallipanssaroitu, koottu rakenne, laaja yhdistelmäratkaisu.
● Kaapin runko on valmistettu tuodusta alumiinista ja sinkitystä ohuesta teräslevystä, joka on käsitelty MINGE-työstökoneella, ottamalla käyttöön edistynyt monireunainen taittotekniikka, yhdistetty niittimuttereilla ja lujilla pulteilla, erittäin tarkasti, kevyt, luja ja vahva. osien monipuolisuus.
● Se voidaan varustaa VS1-24-sarjan tai tuodulla VD4-sarjan tyhjiökatkaisijalla, jolla on laaja käyttöalue, korkea luotettavuus ja pitkä huoltovapaa vuosi.
● Käsikärryssä on työ- ja testausasennot, ja jokainen asento on varustettu paikannus- ja näyttölaitteilla, mikä on turvallista ja luotettavaa.
● Kaikenlaisia käsikärryjä voidaan vaihtaa modulaaristen rakennuspalikoiden mukaan. Näin varmistetaan, että samantyyppiset käsikärryt ovat vapaasti vaihdettavissa, eikä erityyppisiä käsikärryjä koskaan pääse sisään.
● Maakytkimen asennustila
a. Asennettu kaapin keskiosaan (etuasennustyyppi) kaapin kaksipuolisen huollon helpottamiseksi.
b.Asennettu kaapin takaosaan (takatyyppi) tilan säästämiseksi seinää vasten.
● Virtamuuntajan asennustapa:
a. Asennettu kaapelihuoneen eteen kaapin taakse.
b. Nostetaan suuren taivutuslevyn pohjasta.
● Kaapelihuoneeseen voidaan asentaa jopa 9 yksijohtimista kaapelia.
● Jokaisessa korkeapainehuoneessa on paineenalennuskanava henkilökohtaisen turvallisuuden takaamiseksi.
● Erittäin luotettava lukituslaite täyttää täysin "viiden ennaltaehkäisyn" turvallisuusvaatimukset.
● Käsikärryä kuljetetaan erikoistrukilla, joka on kevyt ja ßjoustava käytössä.
● Etu- ja takaovet on varustettu havainnointiikkunoilla, joista voidaan helposti tarkkailla sisäosien toimintatilaa.
KYN28-24
Panssaroitu irrotettava AC metallikoteloitu kytkinlaite
KYN28-24
A. Bussihuone
B. Katkaisijan käsikärryhuone
C. Kaapelihuone
D. Rele-instrumenttihuone
1. Kotelo
2. Haarabussi
3. Bussin holkki
4. Pääbussi
5. Kiinteä kosketin
6. Kiinteä kontaktilaatikko
7. Virtamuuntaja
8. Maadoituskytkin
9. Kaapeli
10. Pidätin
11. Pääväylän maadoitus
12. Koottu välilevy
13. Välilevy (venttiili)
14. Toissijainen pistoke
15. Katkaisijakäsikärry
16. Lämmityslaite
17. Irrotettava tyyppinen vaakasuora väliseinälevy
18. Maadoituskytkimen käyttömekanismi
19. Pohjalevy
20. Paineenalennuslaite
21. Ohjausjohtimen ura
● Pääpiiriratkaisun piirustusnumero, käyttötarkoitus ja yksilinjainen järjestelmäpiirustus, nimellisjännite, nimellisvirta, nimellinen oikosulkukatkaisuvirta, jakeluhuoneen sijoittelu ja kojeiston järjestely ja konfigurointipiirustus jne.
● Kojeiston ohjaus-, mittaus- ja suojatoimintovaatimukset sekä muut lukitus- ja automaattiset laitteet.
● Kojeiston tärkeimpien sähkökomponenttien malli, tekniset tiedot ja määrä.
● Jos kojeiston tai tulolinjakaapin välillä vaaditaan liitäntää, on esitettävä erityisvaatimukset, kuten kevennyksen nimellinen kantokyky, väyläväli ja korkeus maasta.
● Erikoisolosuhteissa käytettävät kytkinlaitteet on ilmoitettava tilauksen yhteydessä.
