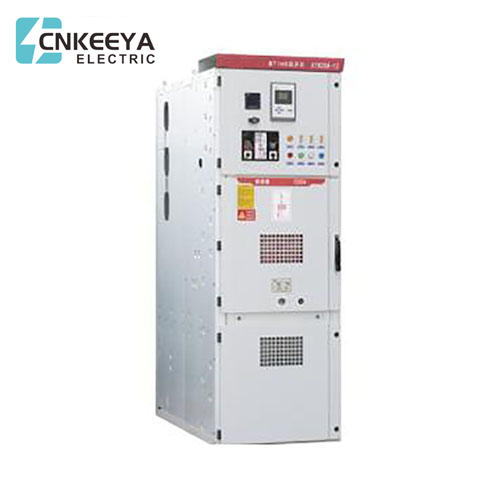

KYN28-12kV kytkinlaite

Suunniteltu tarkasti ja noudattaen korkeita laatustandardeja, KYN28-12kV Switchgear on osoitus CNKEEYAn asiantuntemuksesta tarjota mukautuvia ja luotettavia ratkaisuja erilaisiin sähkösovelluksiin. CNKEEYA keskittyy räätälöintiin ja varmistaa, että heidän kytkinlaitteet täyttävät asiakkaiden ainutlaatuiset vaatimukset ja vaatimukset, mikä edistää nykyaikaisten sähköjärjestelmien kestävyyttä ja tehokkuutta.

KYN28A-12 panssaroitu irrotettava metallisuljettu kojeisto soveltuu 3,6-12kV kolmivaiheiseen AC 50Hz sähköverkkoon, jota käytetään sähköenergian vastaanottamiseen ja jakeluun sekä piirin ohjaamiseen, valvontaan ja suojaamiseen. Se voi olla korkeajännitteisten kytkin- ja ohjauslaitteiden standardeihin, GB3906 GB3906-2006 Vaihtovirtaiset metallisuljetut kytkin- ja ohjauslaitteet yli 3,6 kV:n ja enintään 40,5 kV:n nimellisjännitteelle DL 404 Tilausehto korkeajännite ac. katkaisijat, tyyppitestit ja rutiinitestit. Siinä on myös täydellinen ja luotettava toimintahäiriöiden estotoiminto.

palvelun kunto

● Ympäristön lämpötila: yläraja +40 ℃, alaraja -10 ℃;

● Suhteellinen kosteus: päivittäinen keskiarvo enintään 95 %, kuukauden keskiarvo enintään 90 %;

● Korkeus: 1000 m tai alle;

● Maanjäristyksen voimakkuus: enintään 8 astetta;

● Ei esi- tai räjähdysvaaraa, ei vakavaa saastumista, ei kemiallista korroosiota eikä voimakasta tärinää. Käytettäessä GB3906:ssa määriteltyjä normaaleja ympäristöolosuhteita, siitä tulee neuvotella käyttäjän ja valmistajan välillä.

KYN28-12KV kytkinlaitteen ominaisuus

KYN28A-12 panssaroidut irrotettavat AC metallisuljetut kojeistot (jäljempänä kojeistot) on uusi tuote, jonka yrityksemme on suunnitellut ja kehittänyt edistyneen valmistustekniikan omaksumisen perusteella kotimaassa ja ulkomailla. Se voi korvata erilaisia ​​vanhoja metallikoteloituja kojeistoja, kuten KYN1-12, KYN2-12 ja muita sarjatuotteita.

Tuotteella on seuraavat ilmeiset edut:

●Tuotteen kotelo on täysin pulttikokoonpano, jolla on korkea mekaaninen lujuus, mikä varmistaa tehokkaasti, että tuote on siisti ja kaunis, kaapin ovi on ruiskutettu muovipinnoitteella, jolla on vahva iskunkestävyys ja korroosionkestävyys. Kotelon suojaustaso on IP4X (voidaan vaihtaa rautalevyyn asiakkaan tarpeiden mukaan).

●Tämän tuotteen kytkin voidaan varustaa ABB-yhtiön valmistamalla VD4-tyhjiökytkimellä ja C3-sarjan Pxed-kuormakytkimellä, ja se voidaan myös varustaa useilla kotimaisen sarjan tyhjiökytkimillä (kuten VS1, VH1, VK, Zn28), jotka voivat korvata vastaavat ulkomaiset tuotteet.

● Riippumatta siitä, minkä tyyppinen katkaisija valitaan, paljaan johtimen ilmaneristysetäisyyden voidaan taata olevan yli 125 mm ja komposiittieristyksen yli 60 mm. Sen katkaisijoiden ainutlaatuiset edut ovat pitkä käyttöikä, vähemmän huoltoa ja pieni koko.

KYN28-12

Panssaroitu irrotettava AC metallikoteloitu kytkinlaite

Kojeisto on suunniteltu GB3906-91:n metallikoteloitujen kytkinlaitteiden mukaan. Katso kuvasta 1 kytkentäkaapin rakennekuvaus: kytkinkaappi koostuu kiinteästä kaapin rungosta ja ulos vedettävistä osista (jota kutsutaan käsikärryksi). Kaapin kotelo ja kunkin toiminnallisen yksikön väliseinä on yhdistetty pulteilla. Kojeistokotelon suojaustaso on IP4X ja katkaisijatilan oven suojaustaso on IP2X oven ollessa auki. Kytkinkaappi voidaan varustaa tyhjiökatkaisijakärryllä tai kiinteällä kuormakytkimellä. Siinä on yläpuolinen tulo (lähtevä) linja, kaapelilähtö ja muu toiminnallinen ratkaisu. Kojeistot voidaan järjestää kaksoiskaapeiksi, nimittäin peräkkäin tai kasvotusten kaksirivijärjestelyyn.

Tekninen parametri

Kojeiston tekninen parametri

Kojeiston asennus

a. Siirrä kojeisto tiettyyn paikkaan teknisten vaatimusten ja piirustusten mukaisesti. Jos kojeistoja on pitkä rivi (esim. yli 10 kojeistoa), tiivistystyö tulee aloittaa keskiasennosta.

b. Käytä erityisiä kuljetusvälineitä, kuten nostureita tai haarukkatrukkeja. Rullakärkiset ovat ehdottomasti kiellettyjä.

c. Ota katkaisijakärry pois kojeistosta ja säilytä se muualla säilytystä varten.

d. Löysää kiinnityspultit linja-autotilan edessä ja irrota pystysuora väliseinälevy 9.

e. Löysää katkaisijalokeron alla olevan vaakasuoran väliseinän 19 kiinnityspultit ja irrota vaakasuora väliseinä.

f. Löysää ja poista pohjalevy 16.

g. Irrota kansilevyt 1 ja 2 ohjauslinjojen erästä kojeiston vasemmalla puolella. Irrota samalla oikean etuosan ohjauslinjan uran peitelevy.

h. Asenna kojeisto yksitellen vaaka- ja pystysuorat näkökohdat mukaan lukien, ja kojeiston asennusepätasaisuus saa olla enintään 2 mm.

I. Kun kojeisto on täysin yhdistetty (jatkostettu), se voidaan liittää pohjakanavateräkseen perustusruuveilla tai hitsata tiukasti pohjakanavateräkseen sähköhitsauksella.

Kytkinkaapin ääriviivan koko

KYN28-12

Tilausohje

Ilmoita tilauksen yhteydessä:

● Pääpiirin ratkaisun numero, tarkoitus, yksilinjainen järjestelmäkaavio, järjestelykaavio ja jakeluhuoneen kaavio;

● Vaatimukset kytkinlaitteiden ja muiden lukitus- ja automaattilaitteiden ohjaus-, mittaus- ja suojaustoiminnoille;

● Sähköisten komponenttien tyyppi, spesifikaatio ja määrä kojeistossa;

● Jos kojeiston tai tulolinjakaapin välillä tarvitaan väyläliitäntä, on toimitettava erityisiä tietoja, kuten väyläalustan nimellinen kantokyky, väylän etäisyys ja korkeus maasta;

● Erikoisympäristöolosuhteissa käytettävät kojeistot tulee ilmoittaa tilauksen yhteydessä.

● Muut erityisvaatimukset.
