Laatikkotyyppinen kiinteä metalli-suljettu swithchar

Valmistajina painopisteemme kustannustehokkuuteen varmistaa, että asiakkaat saavat korkealaatuisia tuotteita vaarantamatta budjettiaan. KEEYA: n laatikkotyyppinen kiinteä metalli-suljettu Swithchear on esimerkki omistautumisestamme taloudellisten, mutta vankkojen ratkaisujen tarjoamiseen, mikä tekee siitä suositun valinnan niille, jotka etsivät kohtuuhintaisia ja luotettavia kytkentäratkaisuja erilaisissa sovelluksissa.

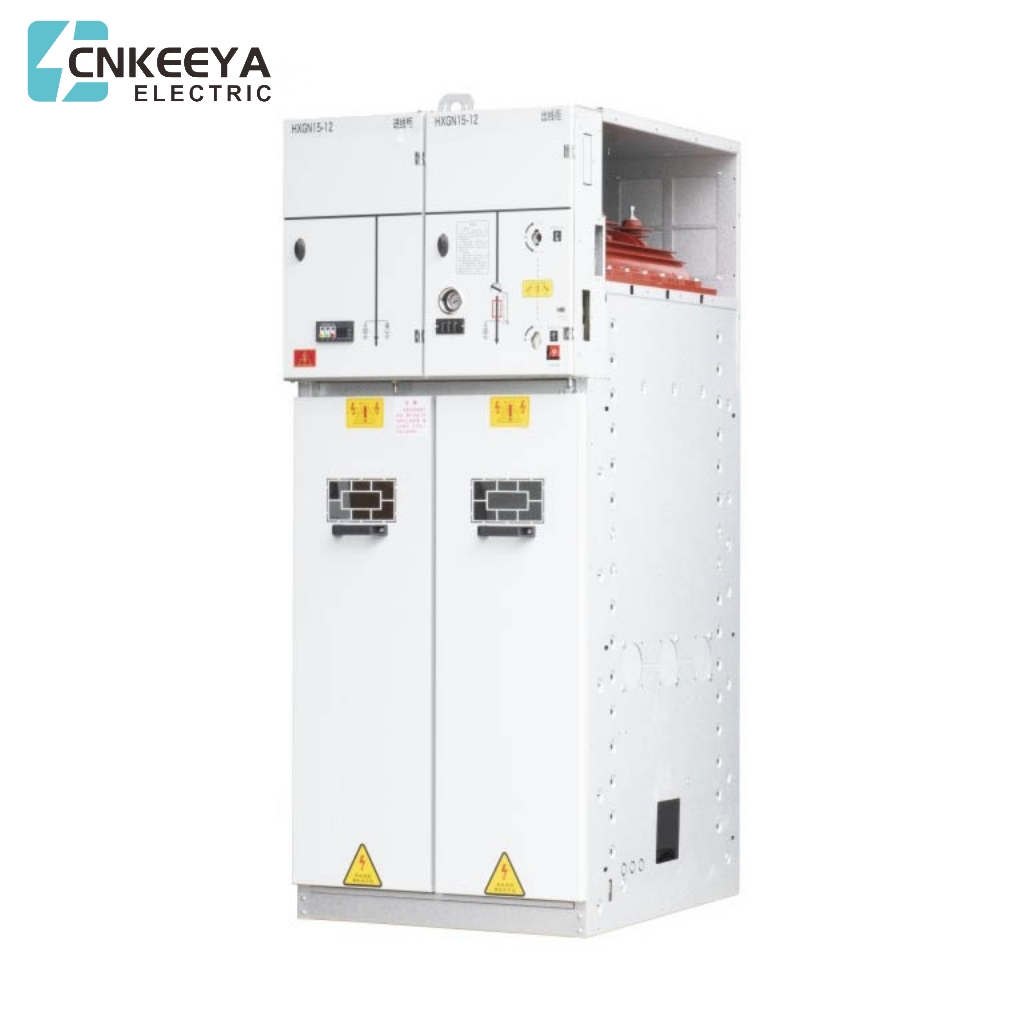

HXGN15-12-laatikkotyyppi PXED-metalli-suljettu rengaspääyksikkö (lyhyt pääyksikkö) soveltuu AC 50Hz: n, 12 kV T: n sähköjärjestelmään, 12 kV: n T-laitteisiin, joita käytetään laajasti Industiandin pahan kaapelirengasverkkoon ja virtalähteen terminaaliin. Erityisesti sopivat pienille toissijaisille asemille, vaihtamisasemille, kaupunkien asuinjakelulle, teollisuus- ja kaivosyrityksille, ostoskeskuksille, lentokentille, metroihin, tuulivoimantuotantoon, sairaaloihin, stadioniin, rautateisiin ja muihin paikkoihin.

Huoltotila

● Korkeus: ≤ 1000m (erityisvaatimukset voidaan huomata tilauksen yhteydessä, tällä hetkellä on 6 ryhmää, jotka toimivat 5200 metrin korkeudessa).

● Ympäristön lämpötila: -35 ℃ ~+45 ℃, enimmäismäärä päivittäinen lämpötilaero ≤ 25 ° C. Keskimääräinen päivittäinen suhteellinen kosteus ei saa olla 95%, ja keskimääräinen kuukausittainen suhteellinen kosteus ei saa olla 90%.

● Seisminen kapasiteetti: 8 astetta.

● Ei vakavan tärinän ja iskun sijasta eikä pre-, kemiallista korroosiota tai räjähdysvaaraa.

Toimeenpaneva standardi

● GB3906-2006 Vaihtovirta metallilla suljettu kytkentälaitteet ja ohjauslaitteet nimellisjännitteelle yli 3,6 kV ja jopa 40,5 kV

● IEC 60298 A.C.MeTal-suljettu kytkentälaitteet ja ohjauslaitteet nimellisjännitteille, jotka ovat yli 1 kV ja jopa 52 kV: n mukaan

● GB/T 11022-2011 Yleinen eritelmä korkeajännitekytkin- ja ohjausstandardeille

Tuoteominaisuus

Kaunis ja kompakti ulkonäkö, kuoren suojataso on enemmän kuin IP3X kaapin kokoonpanon jälkeen.

● Ylä- ja alayksiköt ovat modulaarisia ja helppo asentaa ja ylläpitää.

● Kaapihyllyssä on niittattu rakenne kaapin voimakkuuden varmistamiseksi.

● Lntegratoitu matalajännitehuone toissijaisten komponenttien asentamiseksi ja laajennettava mittarihuone asentaaksesi enemmän toissijaisia suojayksiköitä. Paineenalennuskanavat asennusta varten on saatavana.

● LT hyväksyy SF6-kaasueristetyn huoltovapaan kuormituskytkimeen, jolla on hyvä taloudellinen tehokkuus ja luotettavuus. Helppo käyttää.

● Täydellisellä esikäsittelyn lukkiutumislaitteella, korkea asennussuorituskyky.

HXGN15-12

Box-tyyppinen kiinteä metalli-suljettu kytkinlaitteet

Tuoterakenne

● Kokonaisrakenne

● Renkaan pääyksikkö koostuu väylätilasta, kuormituskytkimestä (tai katkaisijan huoneesta), kaapelihuoneesta, käyttökoneista, lukitusmekanismista ja matalan jännitteen ohjaushuoneesta sekä mittaus- tai mittauspiiristä. Jokainen osasto erotetaan teräslevyillä viereisen huoneen epäonnistumisen välttämiseksi.

● Bussihuone

Bussihuone on järjestetty kytkentälaitteen yläosaan, jossa pääväylät on kytketty toisiinsa ja kulkevat koko kytkentälaitteen rivin läpi. Bussit on järjestetty vaakasuoraan ja niitä voidaan helposti laajentaa.

● Pääkytkinhuone

A.Load Switch -huone: Kytkinhuoneessa on kuormituskytkin. Kuormituskytkimen kuori on valmistettu epoksihartsista, joka on SF6-kaasulla kaaren sammutus- ja eristysväliaine. Käyttöakselin pääpäässä on kaksi läpinäkyvää kuuma paineita, jotka on valettu muovinen päätykorkki, jonka kontaktin tila voidaan havaita. SF6 -kaasun tiheysmittari tai kaasutiheysmittari hälytyskontaktilla voidaan asentaa kytkinhuoneeseen asiakasvaatimusten mukaisesti

B.Circuit Breaker -huone: Circuit Breaker -huone sijaitsee kytkentälaitteen keskellä, joka voidaan varustaa erityisillä tyhjiökatkaisijoilla tai SF6 -katkaisijoilla asiakkaiden tarpeiden mukaan. Se voi täyttää normaalin kytkentä- ja haaraverkkotoimenpiteet ja rikkoutuvat lyhytaikaiset sähkövirta jne. Erityisesti. Katkaisija on varustettu jousen käyttömekanismilla, jossa on uudelleen sulkemistoiminto, luotettava toiminta ja pitkä käyttöikä.

● Kaapekeshuone

Kaapelitilaa käytetään pääasiassa kaapeleiden kytkemiseen, jotta yhden ytimen tai kolmen ytimen kaapelit voidaan kytkeä yksinkertaisimpiin suojaamattomiin kaapelisokiin. Samanaikaisesti on runsaasti tilaa salaman pidättäjien, nykyisten muuntajien ja alemman maadoituskytkimien sijoittamiseksi. Tavallisen suunnittelun mukaan kytkinlaitteen ovessa on havaintoikkuna ja turvallisuuslukituslaite, ja kaapelihuoneen alakulje on varustettu tiivistekaverilla ja kaapelipidikkeellä, jossa on sopivan koon kiinnike. Kaapelihuoneen alakulmion etuoven runko voidaan poistaa kaapelin asennuksen helpottamiseksi.

● Käyttömekanismi, lukitusmekanismi ja matalan jännitteen ohjaushuone Matalajännitekammio, jolla on lukitus, toimii myös ohjauspaneelina. Matalajännitehuone on varustettu jousenkäyttömekanismilla, jossa on sijaindikaattori ja mekaaninen lukituslaite. Se voidaan varustaa myös apukontakteilla, matkakäytöillä, hätämatkamekanismeilla, kapasitiivisilla live -näyttölaitteilla, avainlukoilla ja sähkökäyttölaitteilla. Samanaikaisesti matalajännitehuonetta tilaa voidaan käyttää myös ohjauspiirien, tallennusinstrumenttien ja suojausreleiden asentamiseen. 750 mm: n leveä kytkentälaite on varustettu kahdella identtisellä matalajännitehuoneella, jotka voidaan varustaa useammilla lisävarusteilla.

Tekninen parametri

Ääriviivat

Rakenteen kaavio

1. Toimintamekanismi

2. Latauskytkin

3. Kaapin runko

4. instrumenttihuone

5. SF6 -volttimittari

6. Korkeajännitekohta

7. sulake

8. Alempi maadoituskytkin

Tilausohjeet

Määritä tilaamisessa:

● Seuraavat tekniset tiedot olisi toimitettava tilauksen yhteydessä;

● Pääjohdotusratkaisun numero, tarkoitus ja yksirivinen järjestelmän piirustus, nimellisjännite, nimellisvirta, nimellinen oikosulkujaksovirta, jakeluhuoneen asettelun piirtäminen ja kytkinkaapin järjestelyn piirustus jne.;

● Kytkinlaitteen ohjaus-, mittaus- ja suojaustoiminnot sekä muiden lukitus- ja automaattisten laitteiden vaatimukset ja kaaviot; Kytkimen pääkomponenttien malli, spesifikaatio ja määrä kytkentälaitteissa;

● Kun kytkentälaitteet käytetään erityisissä ympäristöhakemuksissa, se tulisi määrittää tilauksen yhteydessä;

● Muut erityisvaatimukset on selitettävä ja neuvoteltava yksityiskohtaisesti kirjallisesti ennen tilaamista.

Tuotekuvaus

Lisää päämuuntajan kapasiteettia ja paranna sähköaseman virransyöttökapasiteettia.

Paranna DIVERBUTURT -linjojen voimansiirtoyhdistelmää ja vähennä jakelulinjojen lukumäärää.

Lisää keskijännitteiden virransyöttösädettä.

Paranna keskijännitehontehokan virtalähteen laatua.

Vähennä keskijännitehontehokoneen teho.

Säästä ei -rautametallit ja maa -resurssit.

Malli ja merkitys

Huoltotila

● Korkeus: ≤1000m Ympäristön lämpötila: Ympäristön enimmäislämpötila +40 ℃, ympäristön vähimmäislämpötila -35 ℃, päivittäinen enimmäislämpötilaero 25 ℃;

● Suhteellinen kosteus: Päivittäinen keskimääräinen suhteellinen kosteus ≤95%, kuukausittainen keskimääräinen suhteellinen kosteus ≤90%;

● Seisminen voimakkuus: 8 astetta;

Järjestelmän nimellistaajuus: 50 Hz;

Vuotuinen SF6 -vuotoaste: ≤0,1%;

Kotelon suojausluokka: IP3X;

● HUOMAUTUS: Kun tilaat tätä tuotetta yllä olevien ehtojen ulkopuolelle, ota yhteyttä yritykseen.

Toimeenpaneva standardi

● GB/T156 -vakiojännitteet

● GB 311.1 Eristyksen koordinaatio-osa 1: Määritelmät, periaatteet ja säännöt;

● GB 38043.6KV ~ 40,5KV Korkeajännite vuorottelevat virran kytkimet nimellisjännitteelle yli 3,6 kV ja alle 40,5 kV GB 3906 Vaihtovirta metalli-suljettu kytkentälaitteet ja ohjauslaitteet nimellisjännitteille, jotka ovat yli 3,6 kV ja jopa 40,5 kV: n mukaan;

● GB/T 11022 Yleiset korkeajännitekytkin- ja ohjauslaitteiden standardien spesifikaatiot;

● GB/T 12,022 Rikkiheksafiuoridi teollisuuskäyttöön;

● GB16926 Korkeajännite vuorottelevat virrankytkimen muotoilun yhdistelmät;

● DL/T 404 Sisätiloissa AC Korkeajännitekytkinpaneeli Täysin metalli suljettu rengaspääyksikkö

Tekninen parametri

HUOMAUTUS: Kytkimen sulakeyhdistelmän nimellisvirta käytetään kuormituskytkimen ja valitun sulatuksen täydelliseen yhdistettyyn laitteeseen. Kiinnikkeiden ulkopuolella olevat tiedot viittaavat neutraaliin pisteen maadoitusjärjestelmään alhaisen vastuskyvyn kautta ja kiinnikkeiden sisällä olevat tiedot viittaavat neutraaliin pisteen maadoitukseen tai perustamattomaan järjestelmään kaaren tukahduttamiskelan läpi.

Täysin metalli suljettu rengaspääyksikkö

Ääriviivat

Saapuvan (lähtevän) linjakaapin kaavio

Huomaa:

1. Kytkimen kaapin nimellinen syvyys sisältää kaikki oven paneelin ulkoreunat (lukuun ottamatta kuperat elementit, lukot, nastat ja oven paneelin kuperat osat)

2. Kytkimen kaapin nimelliskorkeus, mukaan lukien kaikki pään ulkoreunat (lukuun ottamatta kuperat renkaat)
