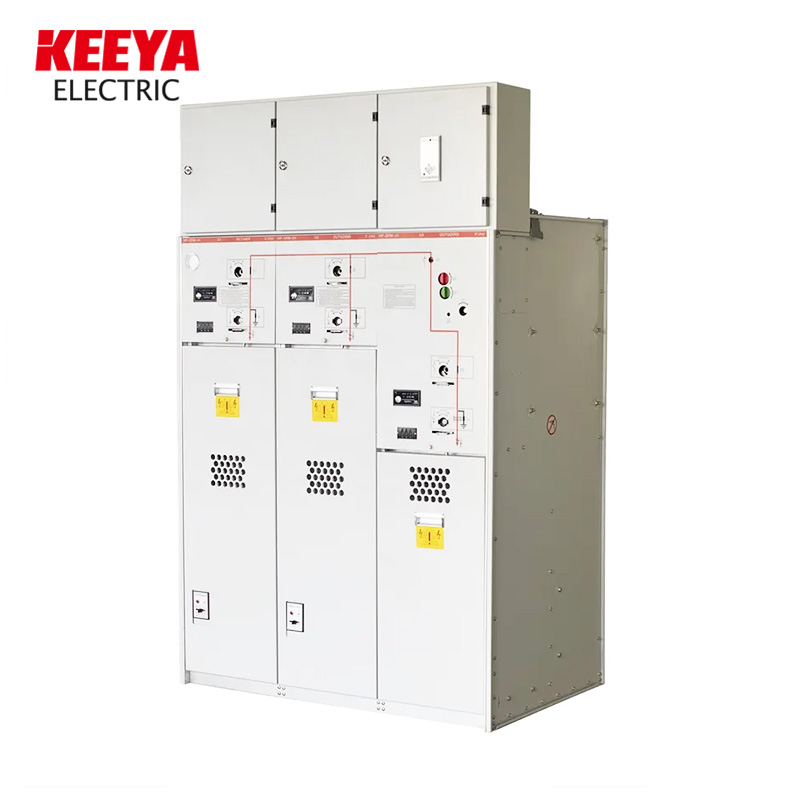

Ring-pääyksikkö

Jakeluverkossa rengaspääyksiköillä on keskeinen rooli yhteyksien muodostamisessa. Ne luovat silmukan yhdistämällä syöttölaitteita, valvomalla ja tunnistamalla vikoja tai toimintahäiriöitä sekä syöttö- että jakelumuuntajan päissä. Tämä varmistaa saumattoman ja keskeytymättömän virransyötön sähkölaitokselle minimaalisella jännitehäviöllä, mikä takaa luotettavan sähkönlähteen.

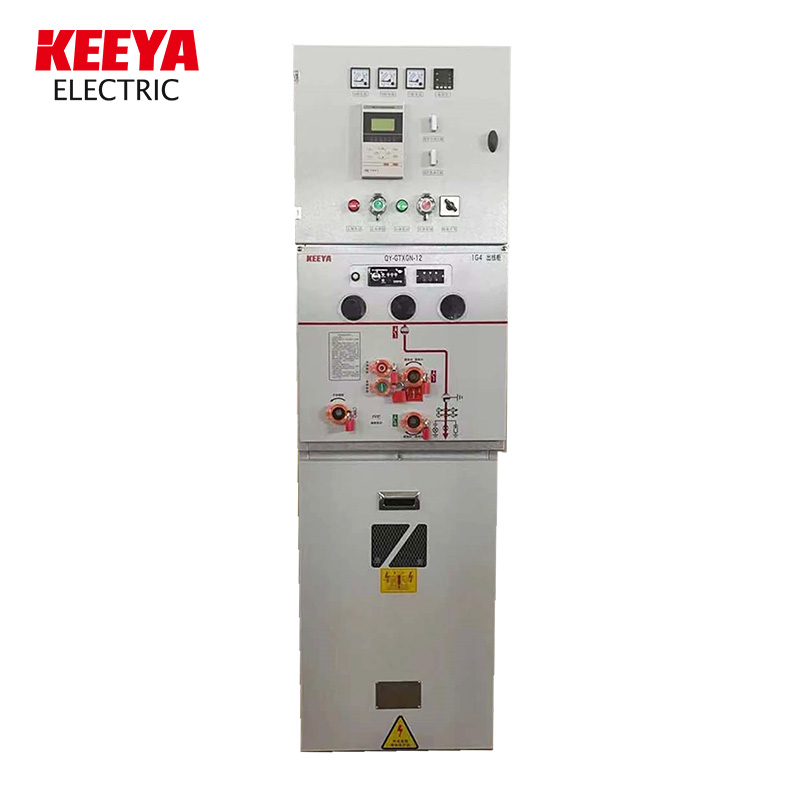

Ring-pääyksikön (RMU) määritelmä

RMU (Ring Main Unit) -kaappi, joka tunnetaan myös keskijännitekaappina, on kattava sähkölaite, joka on suunniteltu yhdistämään, mittaamaan ja sisällyttämään kiinteän katkaisijan muuntajan suojausominaisuuksilla.

Näille kaappeille on ominaista kompakti koko, korkea luotettavuus, turvallisuusominaisuudet, helppohoitoisuus ja yksinkertaiset vaihto- ja laajennusmahdollisuudet. Erityistarpeista riippuen RMU:ita tarjotaan eri jännitekokoonpanoilla, jotka vastaavat sekä sisä- että ulkoasennusvaatimuksia.

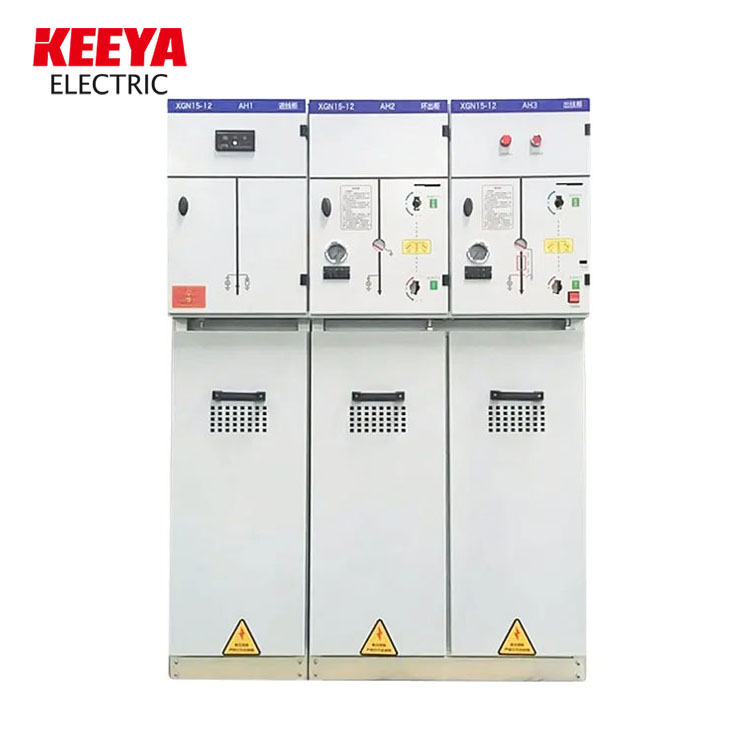

Ring-pääyksikön (RMU) rakenne

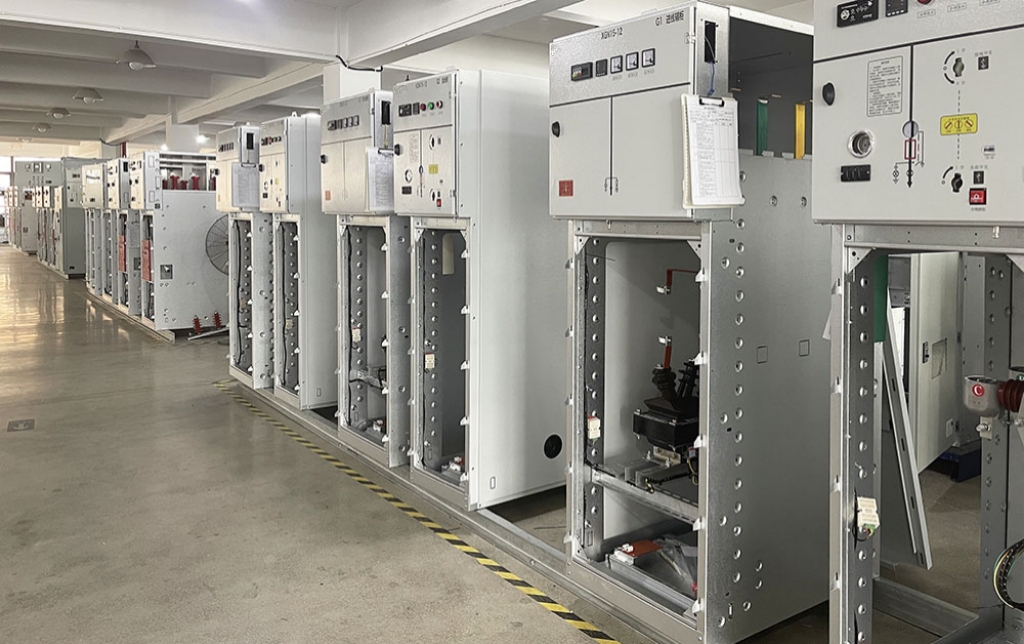

RMU-kaappi on rakennettu erillisillä lähtö- ja tulokaapeliosastoilla, jotka on yhdistetty eristävällä katkaisijalla ja muuntajiin ulottuvilla kaapeleilla kuormankatkaisijoiden ja suojasulakkeiden avulla.

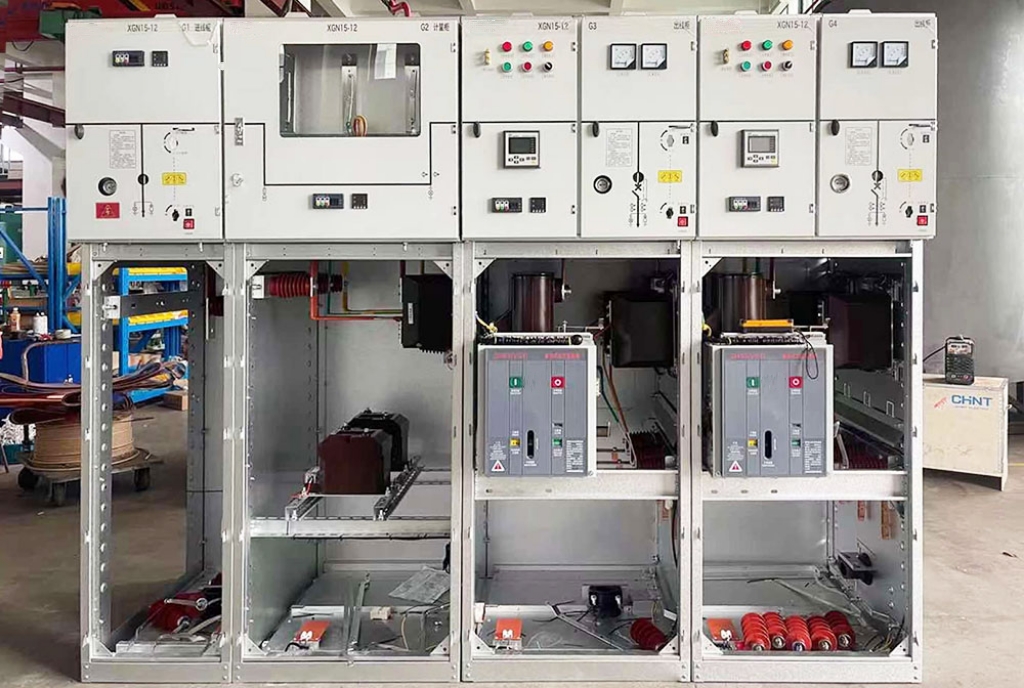

Pohjimmiltaan kytkinkomponentit, joihin kuuluvat kuormankatkaisijat, leikkauskoneet, maadoitusveitset, virtakiskot ja liittimet, on sijoitettu turvallisesti SF6-kaasusäiliöön, joka on valmistettu materiaalista, joka kestää hyvin ympäristötekijöitä, kuten likaa, öljyä ja rasvaa, mikä varmistaa korroosion eston.

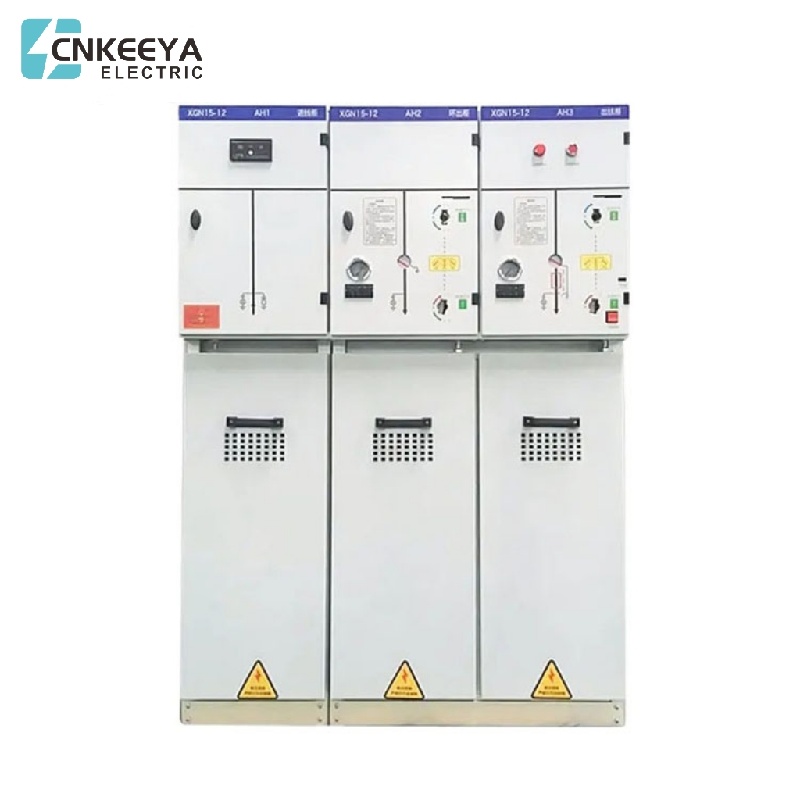

RMU-kaapit on suunniteltu erillisillä osastoilla, jotka on sekä yhdistetty että jaettu. Nämä kaapit noudattavat RMU-standardeja, ja niitä on saatavana kahden, neljän tai kuuden lokeron kokoonpanoissa asiakkaan määrittelemien erityisvaatimusten mukaan.

Historiallisesti vallitseva lähestymistapa keski-/matalajännitemuuntajien suojaamiseen jakeluverkoissa sisälsi sulakkeiden ja leikkuriterien yleisen yhdistelmän. Tämä menetelmä tunnettiin yksinkertaisuudestaan ​​ja kustannustehokkuudestaan. Päinvastoin, katkaisijat varattiin tyypillisesti korkea-/keskijänniteasemille (HV/MV) sen sijaan, että niitä käytettäisiin laajasti keski-/pienjänniteasemissa (MV/LV).

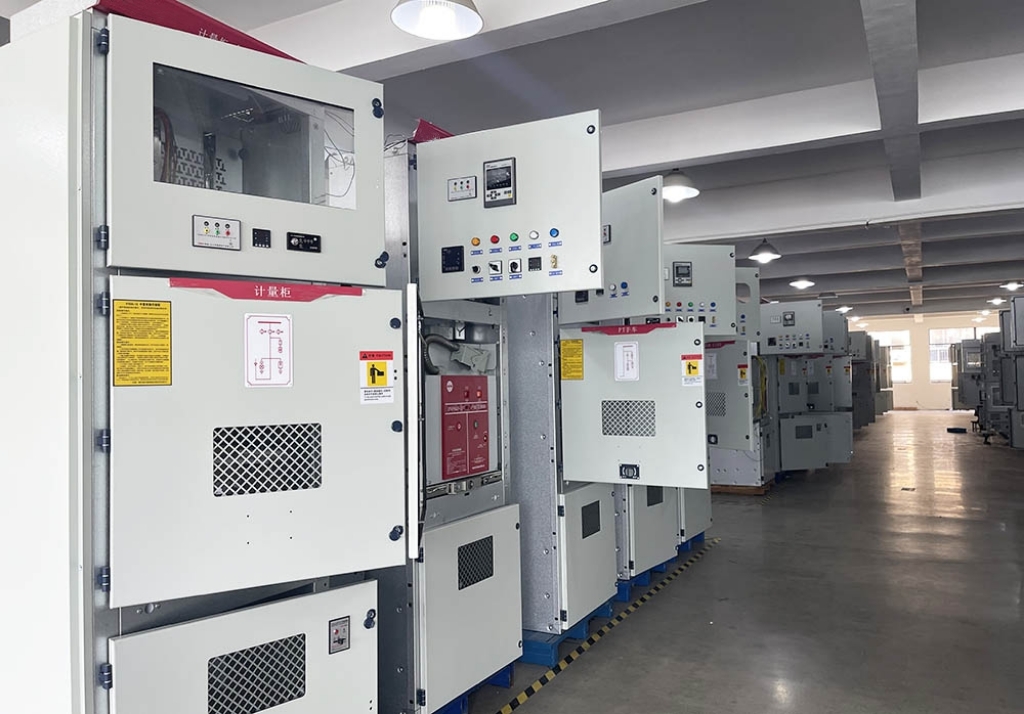

Jotkut RMU-kytkinvaihteiston ominaisuudet ovat seuraavat:

- Kompakti ja tiivistetty, siinä on pieni pinta-ala ja eristys parantaa turvallisuutta.

- Suunniteltu 11KV/33KV-järjestelmille, tyypillisesti mitoitettu 630 A:lle ja keskeytysarvo 21KA.

- Varustettu kolmella eristysvaihtoehdolla: öljy-, ilma- ja laajalti käytetty SF6-kaasueristys.

- Tyypillisesti määritetty kahdella saapuvalla ja yhdellä lähtevällä linjalla ja päinvastoin.

- Sisältää erilliset suoja- ja mittauslaitteet toiminnallisuuden lisäämiseksi.

- Soveltuu sekä sisä- että ulkokäyttöön, mikä tarjoaa monipuolisuutta asennuksessa.

- Vähentää tulipaloihin liittyviä vaaroja ja asettaa etusijalle käytön turvallisuuden.

● Tekninen parametri
