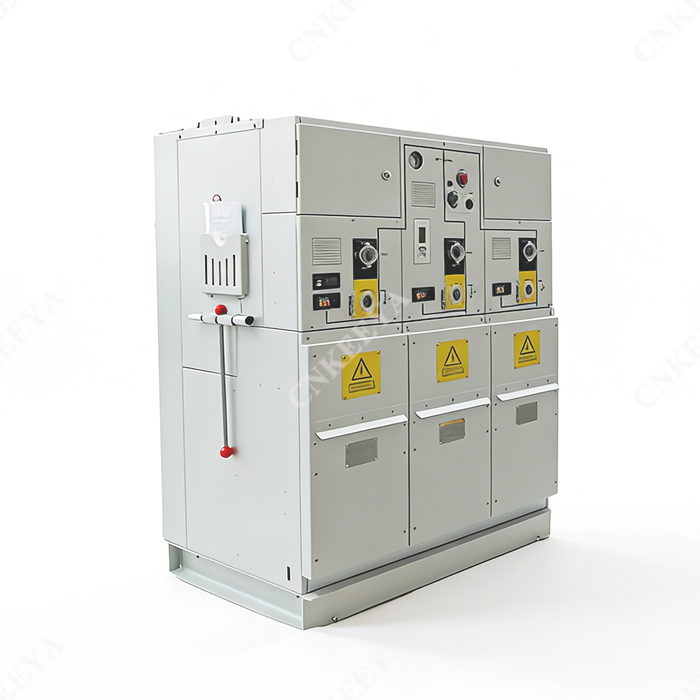

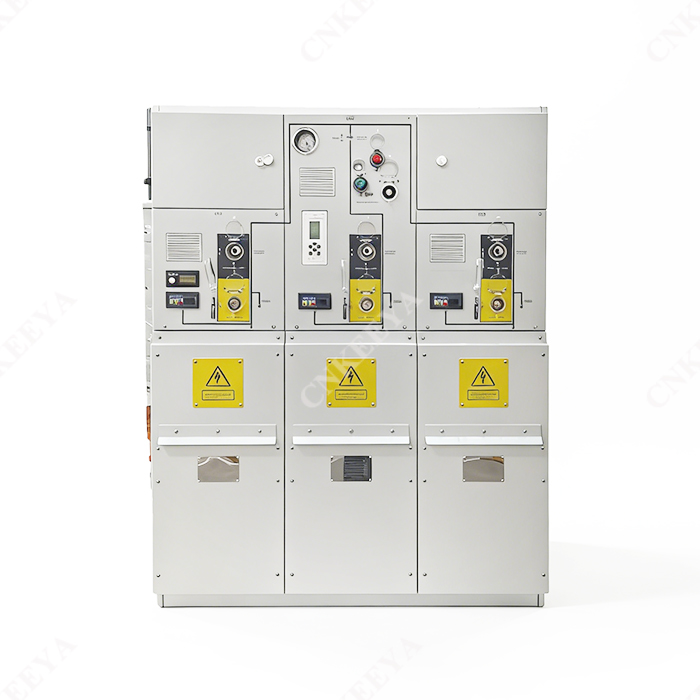

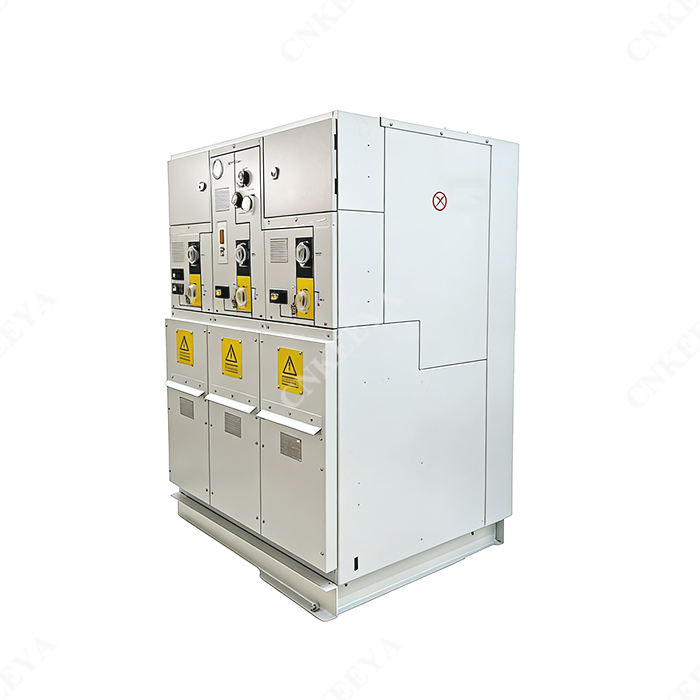

12kV Täysin eristetty puhallettava rengaskytkinlaite

12kV täysin eristettyä puhallettavaa rengaskytkinlaitetta käytetään laajalti 10kV/6kV tehonjakelujärjestelmissä, ja se on ensisijainen kytkintuote kaikentyyppisille sähköasemille ja jakelujärjestelmille kaupunki- ja maaseutukäyttäjille. Kojeisto on modulaarinen yksikkötila, jota voidaan yhdistää eri käyttötarkoituksiin; on olemassa kahden tyyppisiä kiinteiden yksiköiden yhdistelmää ja laajennettavaa yksikköä, jotka sopivat kompaktien kytkinlaitteiden joustavaan käyttöön eri sähköasemilla.

RM-12(C)/630-25 kaasutäytteinen rengaspääyksikkö on täysin tiivis järjestelmä, jonka jännitteiset osat ja kytkimet on suljettu ruostumattomasta teräksestä valmistettuun runkoon. Ulkoiset ympäristöolosuhteet eivät vaikuta koko kojeistoon, mikä takaa käyttövarmuuden ja henkilökohtaisen turvallisuuden huoltovapaan saavuttamiseksi. Valitsemalla laajennettavan väylän voidaan tehdä mikä tahansa yhdistelmä täyden modulaarisuuden saavuttamiseksi. Jatketun virtakiskon turvaeristys ja suojaukset takaavat luotettavuuden ja turvallisuuden. Kaasulla täytetty rengaspääyksikkö RM-12(C)/630-25 voi tarjota myös IV-pohjaisia ​​automaatioratkaisuja, jotka muodostavat älykkäiden kytkimien konseptin ja minimoivat paikan päällä tapahtuvan asennuksen ja käyttöönoton työtaakan.

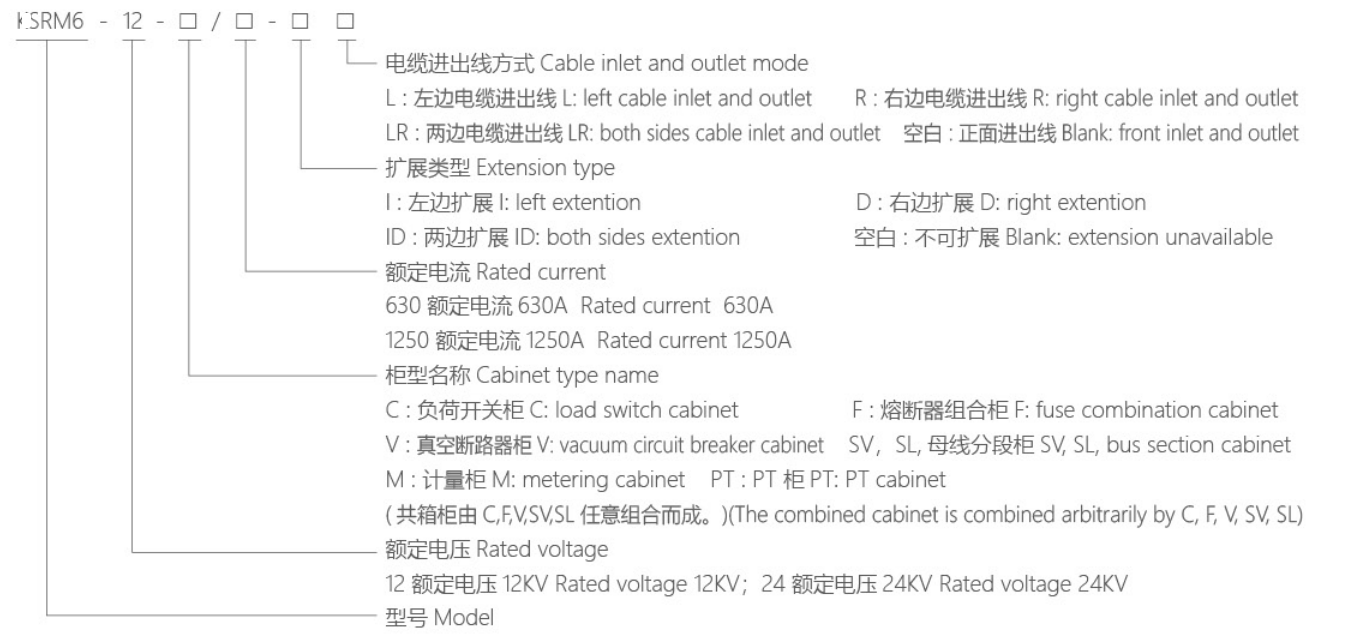

Malli ja merkitys

· RM-12(C)/630-25-sarjan kaasutäytteinen rengaspääyksikkö sisältää SF6-kaasua, jota käytetään valokaaren sammutus- ja eristysaineena.

· Yksikkö on täysin suljettu ja täysin eristetty rakenne; virtakisko, kytkin ja kärkiosat on suljettu kokonaan ruostumattomasta teräskuoresta, ontelo on täytetty 1,4 baarin SF6-kaasulla ja suojaustaso saavuttaa IP67; ulkoiset ympäristöolosuhteet eivät vaikuta koko kytkinlaitteeseen, ja kytkimen normaali toiminta voidaan taata myös äärimmäisissä olosuhteissa, kuten lyhytaikaisessa Boodingissa, ja tuote on huoltovapaa koko eliniän.

· Laitteessa on luotettava ja turvallinen paineenalennuskanava, joka voi taata käyttäjän henkilökohtaisen turvallisuuden myös äärimmäisissä tilanteissa.

· Yksikköä on saatavana kahta tyyppiä: kiinteän yksikön yhdistelmä ja laajennettava yksikköyhdistelmä.

· Yksikkö tulee yleensä sisään ja poistuu edestä, ja se voi myös saavuttaa sivuuloskäynnin tai sivulaajennuksen eri asennusasennon mukaan.

· Yksikön koko on helppo asentaa, ja se voi sopia paikkoihin, joissa on pieni tila ja huonot ympäristöolosuhteet.

· Yksikkö voidaan varustaa sähkömoottori-, kauko-ohjaus- ja valvontalaitteilla käyttäjien eri tarpeisiin.

Tekninen parametri

Huomautus:)Se riippuu sulakkeiden nykyisestä nimellisarvosta.

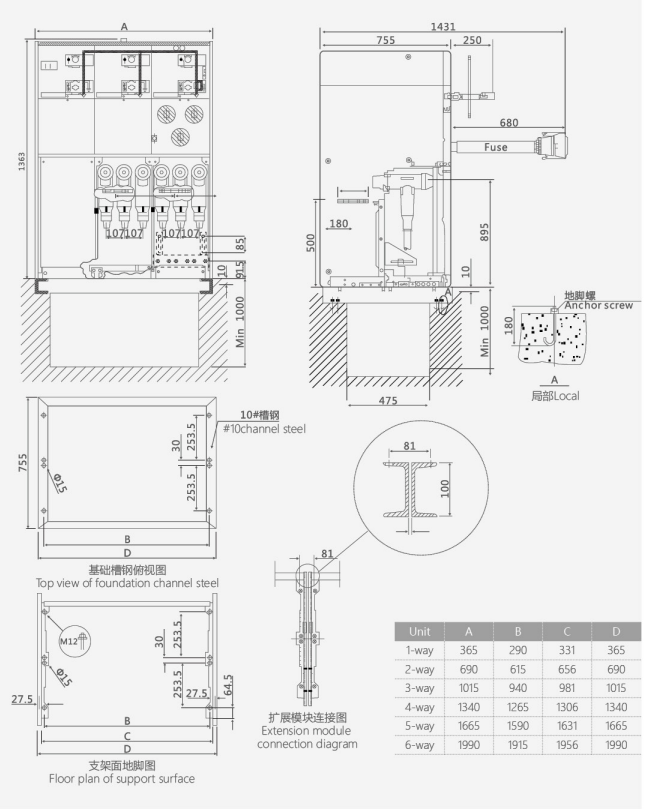

Kytkinkaapin rakenne ja koko
