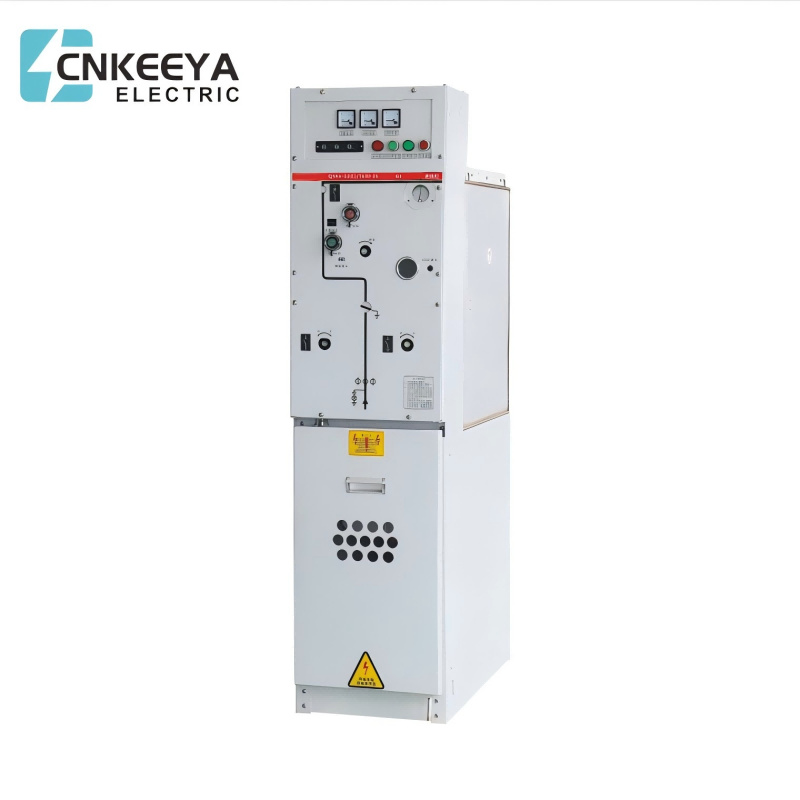

Kiinteä eristetty rengaspääyksikkö

Kiinassa sijaitseva hyvämaineinen toimittaja Cnkeeya on erikoistunut tarjoamaan korkealaatuisia kiinteiden eristettyjä rengaspääyksiköitä tehokkaisiin ja luotettaviin sähköjakeluratkaisuihin. GTXGN □ -12 Kiinteä eristetty rengaspääyksikkö on uusi sukupolvi Ympäristönsuojelutyyppinen komposiittieristysrengas pääyksikkö, jonka on kehittänyt yrityksemme. Se koostuu pääasiassa kolmesta osasta, nimittäin V -yksikkö (katkaisijayksikkö), C -yksikkö (kuormakytkinyksikkö), F -yksikkö (yhdistelmäyksikkö), kutakin yksikköä voidaan käyttää yksinään tai se voidaan myös vapaasti laajasti, sen rakenne on jaettu älykkääseen ohjauslaite -huoneeseen, toimintamekanismiin ja ensisijaiseen osaan, instrumentti -huone voi sovittaa mikrotietokoneiden suojaus- ja appekytkimeen ja ensisijaisen osa -ajoneuvon suojausprofiilin (Controllerin), joka käyttää eristämismekanismia, ja ensisijainen osiin. Kaari-poistokammio on täysin suljettu epoksihartsiin, ja bussin yhdistämiseen käytetään erityistä niveltä.

ARC-poistokammio hyväksyy erityiset kupari- ja kromikosketusmateriaalit --- Tyyppi R pitkittäinen magneettikentän kosketus ja suoritettava kertaluonteinen tiivistysprosessi. Tämän kaaren poistokammion oikosulkuvirran murtokyky ja stabiilisuus, sähköinen käyttöikä, lämpötilan nousu ja eristysaste ovat (kupari- ja alumiinikosketusmateriaali, kup-muotoinen pitkittäinen magneettikentän kosketusrakenne ja epätäydellinen kertaluonteinen tiivistysprosessi) olivat selvästi parannettu verrattuna edelliseen. Operaatiomekanismi ottaa käyttöön kytkimen, toisin sanoen eristyskytkimen ja pääkytkimen elastisen toimintamekanismin, elastisen toimintamekanismin, joka voi käyttää lukitusliikenteen, ja mekanismit ovat vähemmän, vähentämällä tarpeetonta lähetysyhteyttä, jolla on korkea luotettavuus, ja sähkökäyttö voidaan asentaa käyttäjien tarpeiden mukaan.

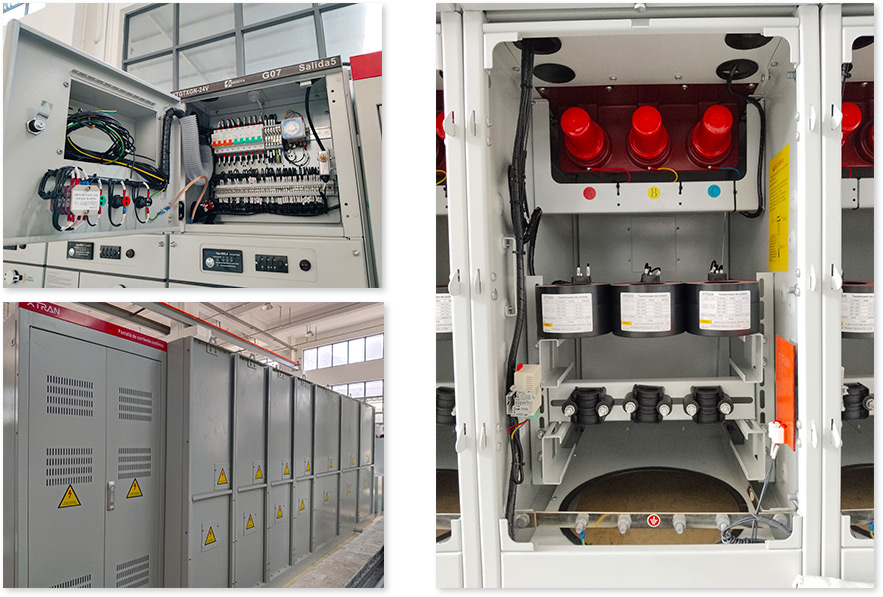

Kiinteä eristetty täysin suljettu kytkinlaitteet: se ottaa käyttöön kiinteän eristysmateriaalin pääeristönä ja johtavana yhteytenä. Eristyskytkimen, maadoituskytkimen, pääväylän, haaraväylän ja muiden hallitsevien sähköpiirien jälkeen on yksi tai yhdistetty, kiinteä eristysväliaine kääritään ja pakataan yhteen tai useampaan moduuliin tietyillä toiminnoilla, jotka voidaan yhdistää tai laajentaa täydellisellä eristyksellä ja täydellisellä tiivistymisteholla. Kolmen aseman mekanismi voi avata ja sulkea kuormavirran, ja se voi myös toteuttaa manuaalisen ja sähköisen toiminnan.

Huoltotila

● Ympäristön lämpötila: -45 ℃+45 ℃

● Kosteus: Suurin keskimääräinen suhteellinen keskiarvo ≤95%, kuukausittainen keskiarvo ≤90%

● Korkeus: ≤4000 metriä

● seisminen kapasiteetti: 8 astetta

● Suojausluokka: IP67 sähköistetylle rungon sulakkeputkelle, IP3X -kytkimen kaapin kuori

Toimeenpaneva standardi

GTXGN □ -12

Kiinteä eristetty rengaspääyksikkö

● IEC 62271-1-2017 Korkeajännitteisen kytkentälaitteen ja ohjausvaihteen osa 1: Yleiset eritelmät

● IEC 620071-200-2003 Korkeajännitteisen kytkentälaitteen ja ohjausvaihteen osa 200: AC-metallin suljettu kytkinlaitteet ja ohjausvälineet nimellisjännitteille, jotka ovat yli 1KV ja jopa 52KV: n mukaan ja lisää 52 kV

● GB3906-2006 Vaihtovirta metallilla suljettu kytkentälaitteet ja ohjausvälineet nimellisjännitteelle yli 3,6 kV ja jopa 40,5 kV

● GB/T11022-2011 Yleiset tiedot korkeajännitekytkin- ja ohjausvälineiden standardeille

● GB1984-2014 Korkeajännite vuorotellen virtausvirtakatkaisijat

● GB1985-2014 Korkeajännitteiset vuorotellen virtaat katkaisimet ja maadoituskytkimet

● GB3804-2017 Korkeajännitteiset vuorottelevat virtakytkimet nimellisjännitteelle yli 3,6 kV ja alle 40,5 kV

● DL/T404-2018 Vaihtovirta metalli-suljettu kytkentälaitteet ja ohjausvälineet nimellisjännitteille, jotka ovat yli 3,6 kV ja jopa 40,5 kV: n mukaan

● Q/GDW730-2012 TIEDOT 12 kV kiinteäyksikköä varten

Tekninen parametri

Kytkinlaitteen tekninen parametri

Turvallisuus- ja ympäristönsuojelu

Ympäristönsuojelu

Ääriviivat
