Miksi 24 kV:n umpieristetystä rengaspääyksiköstä tulee nykyaikaisen virranjakelun ensisijainen valinta

Kun sähkönjakeluverkot kehittyvät jatkuvasti kohti parempaa turvallisuutta, vähemmän huoltoa ja parempaa ympäristön kestävyyttä,24kV Kiinteä eristetty rengaspääyksikköon noussut yhä suositummaksi ratkaisuksi sähkölaitoksille, uusiutuvan energian projekteille, teollisuuslaitoksille ja liikerakennuksille. Tässä artikkelissa selitämme, miten tämä innovatiivinen kytkinlaite eroaa perinteisistä kaasueristeisistä järjestelmistä, tutkimme sen toimintaperiaatteita, teknisiä etuja, sovellusskenaarioita ja ostonäkökohtia sekä osoitamme miksiCNKEEYAtarjoaa luotettavia keskijännitejakeluratkaisuja asiakkaille ympäri maailmaa.

Sisällys

• Johdanto
• Mikä on 24 kV kiinteästi eristetty rengaspääyksikkö?
• Kiinteästi eristettyjen RMU:iden tärkeimmät edut
• Miten se toimii?
• Jatka lukemista

Johdanto

Turvallisemman ja vihreämmän sähköinfrastruktuurin kysyntä on nopeuttanut sen käyttöönottoa24 kV umpieristetty rengaspääyksikkönykyaikaisten jakeluverkkojen kautta. Kokeneena keskijännitesähkölaitteiden valmistajanaCNKEEYAtarjoaa kehittyneitä kiinteästi eristettyjä kojeistoratkaisuja, jotka on suunniteltu parantamaan toimintavarmuutta ja vähentämään samalla ympäristövaikutuksia. Perinteisiin SF₆-kaasueristettyihin laitteisiin verrattuna kiinteästi eristetty tekniikka tarjoaa paremman turvallisuuden, yksinkertaisemman huollon ja erinomaisen pitkän aikavälin suorituskyvyn, mikä tekee siitä ihanteellisen valinnan sähkölaitoksille, teollisuuslaitoksille, uusiutuvan energian asemille, lentokentille, rautatieliikennejärjestelmiin ja älykkäiden kaupunkien projekteihin.

Olipa kyseessä ikääntyvän sähköverkon uudistaminen tai aivan uuden sähkönjakelujärjestelmän rakentaminen, sopivan rengaspääyksikön valinta vaikuttaa suoraan toiminnan tehokkuuteen, ylläpitokustannuksiin, laitteiden käyttöikään ja verkon luotettavuuteen. Kiinteäeristeisten kytkinlaitteiden teknisten ominaisuuksien ymmärtäminen mahdollistaa insinöörien ja ostopäälliköiden tekevän tietoisia investointipäätöksiä.

Mikä on 24 kV kiinteästi eristetty rengaspääyksikkö?

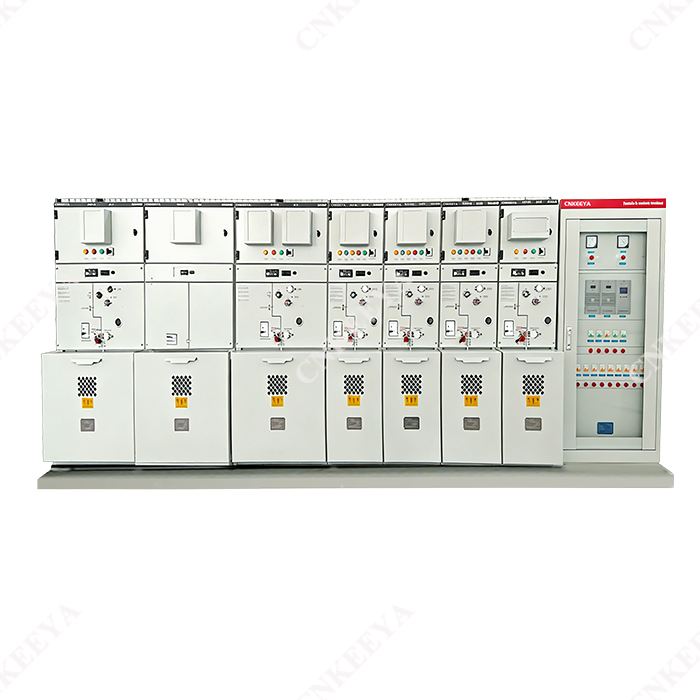

A 24 kV umpieristetty rengaspääyksikkö(RMU) on kompakti keskijännitekojeisto, joka on suunniteltu sekundäärisähkönjakeluverkkoihin, jotka toimivat jopa 24 kilovolttiin. Sen sijaan, että se luottaisi SF6-kaasuun ensisijaisena eristeaineena, se käyttää kehittyneitä kiinteitä dielektrisiä materiaaleja jännitteellisten komponenttien turvalliseen eristämiseen.

RMU yhdistää useita toiminnallisia yksiköitä yhdeksi kompaktiksi koteloksi, mukaan lukien:

• Kuorman katkaisijat
• Katkaisijat
• Tyhjiön katkaisijat
• Maadoituskytkimet
• Kiskot
• Suojareleet
• Kaapeliliitäntäosastot

Koska kaikki jännitteiset johtimet on kapseloitu korkean suorituskyvyn kiinteisiin eristysmateriaaleihin, laitteet kestävät hyvin pölyä, kosteutta, kondensaatiota, saasteita ja ulkoisia ympäristövaikutuksia. Tämä rakenne parantaa merkittävästi toiminnan vakautta vaativissakin asennusolosuhteissa.

Toisin kuin perinteiset ilmaeristetyt kojeistot, kiinteästi eristetyt RMU:t vaativat paljon vähemmän asennustilaa ja tarjoavat korkeamman käyttöturvallisuuden. SF₆-kaasueristettyihin järjestelmiin verrattuna ne eliminoivat kasvihuonekaasujen vuotoriskit ja yksinkertaistavat ympäristövaatimusten noudattamista laitteiden koko elinkaaren ajan.

Kiinteästi eristettyjen RMU:iden tärkeimmät edut

Yhä useammat sähköyhtiöt ja teollisuuskäyttäjät vaihtavat perinteiset kojeistot kiinteästi eristetyillä vaihtoehdoilla useiden vakuuttavien etujen vuoksi.

1. Ympäristöystävällinen suunnittelu

Yksi merkittävimmistä eduista on rikkiheksafluoridin (SF₆), kasvihuonekaasun, jolla on erittäin korkea ilmaston lämpenemispotentiaali, eliminointi. Korvaamalla kaasueristeen kiinteillä dielektrisillä materiaaleilla laitteet tukevat kestävää energiainfrastruktuuria ja auttavat organisaatioita täyttämään yhä tiukemmat ympäristömääräykset.

2. Korkeampi käyttöturvallisuus

Kiinteä eristys kapseloi jännitteiset johtimet täysin, mikä minimoi vahingossa tapahtuvan kosketuksen, välähdyksen tai eristysvian mahdollisuuden. Käyttäjät hyötyvät parantuneesta henkilökohtaisesta turvallisuudesta kytkentä- ja huoltotoimenpiteiden aikana.

3. Erinomainen kestävyys ankaria ympäristöjä vastaan

Kiinteät eristetyt RMU:t säilyttävät erinomaisen sähköisen suorituskyvyn paikoissa, jotka ovat alttiina:

• Korkea kosteus
• Suolasumutetta
• Raskas teollisuussaaste
• Pölyn kerääntyminen
• Korkea korkeus
• Toistuvat lämpötilan vaihtelut

Tämä ympäristöön sopeutumiskyky vähentää merkittävästi eristyksen huonontumisen aiheuttamia odottamattomia katkoksia.

4. Kompakti asennusjalanjälki

Kaupunkien sähköasemilla, maanalaisilla jakeluhuoneilla, liikerakennuksilla ja uusiutuvan energian asemilla on usein rajallinen asennustila. Kompakti rakenne mahdollistaa insinöörien maksimoivan käytettävissä olevan lattiapinta-alan säilyttäen samalla turvalliset käyttöetäisyydet.

5. Vähennetyt huoltovaatimukset

Koska kaasunpaineen valvontaa, vuotojen tarkistusta tai kaasun lisäystä ei ole, huoltotoimet yksinkertaistuvat huomattavasti. Tämä merkitsee alhaisempia elinkaarikustannuksia ja lyhyempiä seisokkeja laitteen koko käyttöiän ajan.

Kuinka 24 kV:n kiinteästi eristetty rengaspääyksikkö toimii?

Vaikka eristystekniikka eroaa tavanomaisista kaasueristeisistä laitteista, toimintaperiaate on tuttu keskijänniteinsinööreille.

Tuleva sähkövirta tulee RMU:hun saapuvien syöttölaitteiden kautta ennen kuin se saavuttaa sisäisen virtakiskojärjestelmän. Verkon käyttöolosuhteista riippuen kytkinlaitteet ohjaavat sähköenergiaa lähteviin syöttöjohtoihin, kun taas suojalaitteet valvovat jatkuvasti piirin olosuhteita.

Epänormaalien tilanteiden, kuten ylikuormituksen, oikosulkujen tai maasulkujen sattuessa, suojareleet aktivoivat välittömästi alipainekatkaisijan, eristävät viallisen osan ja minimoivat palvelun keskeytykset jakeluverkon koskemattomissa osissa.

Kiinteä dielektrinen eristys ympäröi jatkuvasti jännitteisiä johtimia, mikä varmistaa sähköisen eristyksen ilman paineistettua eristävää kaasua. Tuloksena on vakaa dielektrinen suorituskyky, erinomainen eristyksen luotettavuus ja minimaalinen huoltotarve laitteen koko käyttöiän ajan.

Lisäksi nykyaikaiset älykkäät RMU:t voivat integroida digitaalisia valvontajärjestelmiä, jotka pystyvät keräämään reaaliaikaista toimintatietoa, mahdollistamaan ennakoivia ylläpitostrategioita ja tukemaan älyverkkoinfrastruktuurin kehitystä.

24 kV:n kiinteän eristetyn RMU:n ja perinteisten järjestelmien teknisen rakenteen vertailu

Eristystekniikoiden rakenteellisten erojen ymmärtäminen auttaa insinöörejä valitsemaan oikean ratkaisun tiettyihin jakeluskenaarioihin. The24 kV umpieristetty rengaspääyksikkötarjoaa pohjimmiltaan erilaisen lähestymistavan ilmaeristettyihin ja SF₆-kaasueristettyihin järjestelmiin verrattuna.

Kiinteän eristetyn RMU:n ydinkomponentit

Tehokas RMU on rakennettu useista integroiduista toiminnallisista moduuleista, joista jokainen on suunniteltu luotettaviksi ja käyttöturvallisiksi.

Tyhjiökatkaisijayksikkö

Vikavirtojen katkaisemisesta vastaava tyhjökatkaisin varmistaa valokaaren sammumisen suljetussa ympäristössä ja tarjoaa vakaan ja luotettavan kytkentätehon jopa suuressa kuormituksessa.

Load Break -kytkinyksikkö

Tämä komponentti mahdollistaa normaalien kuormitusvirtojen turvallisen kytkemisen, jolloin käyttäjät voivat konfiguroida jakeluverkkoja uudelleen ilman, että syöttövakaus häiriintyy.

Syöttölaitteen suojajärjestelmä

Kehittyneet suojareleet havaitsevat epänormaaleja sähköolosuhteita, kuten ylivirtaa, oikosulkuja ja maasulkuja, ja laukaisevat välittömän vaikutuspiirien eristämisen.

Kiskojen kokoonpano

Sisäinen virtakiskojärjestelmä jakaa sähköenergian useiden lähtevien syöttölaitteiden kesken säilyttäen samalla tasaisen johtavuuden ja minimaalisen energiahäviön.

Suorituskyvyn edut reaalimaailman sovelluksissa

Käytännön käyttöönottoskenaarioissa kiinteästi eristetyillä RMU:illa on merkittäviä etuja luotettavuuden ja elinkaarikustannustehokkuuden suhteen.

• Pienempi katkos kaupunkien jakeluverkoissa
• Vakaa toiminta rannikolla ja korkean kosteuden olosuhteissa
• Alemmat elinkaarihuoltokustannukset sähkölaitoksille
• Parempi käyttäjien turvallisuus suljetuilla sähköasemilla
• Parempi järjestelmän luotettavuus uusiutuvan energian integroinnissa

Esimerkiksi aurinko- ja tuulivoimaloissa, joissa ympäristöaltistus on vakava ja kunnossapitoon pääsy on rajoitettua, kiinteästi eristetty tekniikka tarjoaa vakaan ja huoltovapaan kytkentäratkaisun, joka varmistaa katkeamattoman sähkövirran verkkoon.

Tärkeimmät suunnitteluominaisuudet

Valmistajien kehittämät nykyaikaiset RMU:t, kutenCNKEEYANe sisältävät edistyneitä suunnitteluperiaatteita, jotka takaavat erinomaisen suorituskyvyn ja pitkän kestävyyden.

• Täysin suljettu eristysrakenne, joka estää ulkoisen saastumisen
• Modulaarinen rakenne joustavaan järjestelmän laajentamiseen
• Integroidut suoja- ja automaatiojärjestelmät
• Korkean dielektrisen lujuuden komposiittimateriaalit
• Kaarenkestävä rakenne parantaa käyttäjän turvallisuutta

Nämä ominaisuudet yhdessä varmistavat vakaan toiminnan monimutkaisissa jakeluympäristöissä, mikä tekee laitteista soveltuvia sekä kaupunki- että teollisuussovelluksiin.

24 kV:n kiinteästi eristetyn rengaspääyksikön tyypilliset sovellukset

The24 kV umpieristetty rengaspääyksikköSitä käytetään laajalti useilla teollisuudenaloilla kompaktin rakenteensa, korkean turvallisuustasonsa ja vahvan ympäristöön sopeutumiskykynsä ansiosta. Valmistajat, kutenCNKEEYASuunnittele nämä järjestelmät vastaamaan nykyaikaisten älykkäiden sähkönjakeluverkkojen vaatimuksia.

• Kaupunkien sähkönjakeluverkot:Varmistaa luotettavan sähkönsyötön tiheästi asutuissa kaupungeissa, joissa tilaa on rajoitetusti.
• Teollisuustilat:Tarjoaa vakaan sähkönjakelun tuotantolaitoksille, kemiantehtaille ja raskaan teollisuuden alueille.
• Uusiutuvan energian kasvit:Ihanteellinen aurinkovoimaloihin ja tuulivoimaloihin, jotka vaativat vähän huoltoa vaativia kojeistoja.
• Liikenneinfrastruktuuri:Käytetään lentokentillä, metrojärjestelmissä, rautateillä ja tunneleissa turvalliseen ja vakaaseen tehonhallintaan.
• Liikerakennukset:Tukee ostoskeskuksia, sairaaloita, datakeskuksia ja korkeita rakennuksia jatkuvalla virrantarpeella.
• Älyverkkoprojektit:Integroituu digitaalisiin valvontajärjestelmiin älykästä energianhallintaa varten.

Asennus ja käyttö parhaat käytännöt

Kiinteän eristetyn RMU-järjestelmän pitkän aikavälin luotettavuuden ja turvallisen toiminnan varmistamiseksi on noudatettava asianmukaisia ​​asennus- ja käyttömenettelyjä.

1. Asianmukainen sivuston valmistelu

Asennusympäristön tulee olla puhdas, kuiva ja vapaa syövyttävistä kaasuista. Vaikka kiinteä eristys kestää hyvin epäpuhtauksia, oikeat asennusolosuhteet parantavat pitkän aikavälin suorituskykyä.

2. Oikea kaapelin pääte

Korkealaatuisia kaapelitarvikkeita on käytettävä vakaan sähköliitännön varmistamiseksi ja osittaisen purkauksen riskin minimoimiseksi.

3. Rutiinitarkastusstrategia

Vaikka huoltovaatimukset ovat minimaaliset, mekaanisen toiminnan, suojajärjestelmien ja ulkoisten koteloiden säännöllinen tarkastus on suositeltavaa.

4. Sähkötestaus ennen käyttöönottoa

Ennen kuin järjestelmä kytketään päälle, eristysresistanssitestit, toimintakytkentätestit ja releen suojaus on suoritettava.

5. Ympäristön seuranta

Kriittisissä asennuksissa, kuten konesaleissa tai teollisuuslaitoksissa, lämpötilan ja kosteuden valvonta auttaa ylläpitämään optimaaliset käyttöolosuhteet.

Valintaopas ostajille ja insinööreille

Oikean valinta24 kV umpieristetty rengaspääyksikkövaatii huolellista järjestelmävaatimusten ja ympäristöolosuhteiden arviointia.

• Nimellisjännite- ja -virtavaatimukset
• Oikosulkukatkaisukyky
• Lähtevien syöttölaitteiden määrä
• Ympäristöolosuhteet (kosteus, saastetaso, korkeus)
• Tilaa asennukseen
• Integrointi älyverkkoon tai automaatiojärjestelmiin

Yhteistyö luotettavan valmistajan kanssa, esimCNKEEYAvarmistaa, että valittu ratkaisu täyttää sekä tekniset vaatimukset että pitkän aikavälin toiminnalliset odotukset.

Miksi Solid Insulated Technology on tulevaisuutta?

Globaali energiasektori on siirtymässä nopeasti kohti turvallisempaa, vihreämpää ja älykkäämpää infrastruktuuria. Kiinteä eristetty kojeistotekniikka sopii täydellisesti tähän muutokseen.

Toisin kuin SF₆-pohjaiset järjestelmät, se eliminoi kasvihuonekaasuongelmat ja parantaa samalla käyttäjän turvallisuutta ja alentaa elinkaarihuoltokustannuksia. Älykkään verkon kehityksen kiihtyessä kompaktien, digitaalisesti yhteensopivien kytkinlaitteiden kysyntä kasvaa edelleen.

Tämä asettaa24 kV umpieristetty rengaspääyksikkötulevaisuuteen valmiina ratkaisuna nykyaikaisiin sähkönjakeluverkkoihin maailmanlaajuisesti.

Usein kysytyt kysymykset (FAQ)

Mihin 24 kV:n kiinteästi eristettyä rengaspääyksikköä käytetään?

Sitä käytetään keskijännitteisissä sähkönjakelujärjestelmissä sähköpiirien ohjaamiseen, suojaamiseen ja eristämiseen kaupunkiverkoissa, teollisuuslaitoksissa ja uusiutuvan energian projekteissa.

Miten kiinteä eristys eroaa SF₆-kaasueristyksestä?

Kiinteässä eristeessä käytetään epoksia tai komposiittimateriaaleja johtimien eristämiseen, kun taas SF₆-järjestelmät ovat paineistettuja kaasuja. Kiinteä eristys eliminoi kasvihuonekaasupäästöt ja vähentää huoltotarvetta.

Onko kiinteästi eristetty RMU turvallinen kaupunkiasennukseen?

Kyllä. Sen täysin suljettu rakenne estää tahattoman kosketuksen jännitteisten osien kanssa ja toimii luotettavasti myös pienikokoisissa maanalaisissa tai sisätiloissa olevissa sähköasemissa.

Mikä on 24 kV:n kiinteän eristetyn rengaspääyksikön käyttöikä?

Tyypillisesti se voi toimia luotettavasti 20–30 vuotta riippuen ympäristöolosuhteista ja kuormitusprofiileista.

Vaatiiko se usein huoltoa?

Ei. Yksi sen tärkeimmistä eduista on vähäinen huoltotarve, koska kaasun valvontaa tai lisäystä ei tarvita.

Voidaanko se integroida älykkäisiin verkkojärjestelmiin?

Kyllä. Nykyaikaiset mallit tukevat digitaalista valvontaa, kauko-ohjausta ja älykästä viantunnistusta älyverkkosovelluksissa.

Johtopäätös

The24 kV umpieristetty rengaspääyksikköon suuri edistysaskel keskijännitejakelutekniikassa. Ympäristöystävällisen suunnittelun, kompaktin rakenteen, korkean turvallisuustason ja pitkän käyttöiän ansiosta siitä on nopeasti tulossa suosituin ratkaisu nykyaikaisiin sähköverkkoihin.

Poistamalla SF₆-kaasun ja ottamalla käyttöön kiinteän dielektrisen eristyksen tämä tekniikka ei ainoastaan ​​lisää käyttöturvallisuutta, vaan tukee myös maailmanlaajuisia kestävyystavoitteita. Kaupunkiinfrastruktuurista uusiutuviin energiajärjestelmiin, sen monipuolisuus tekee siitä keskeisen osan seuraavan sukupolven sähkönjakelussa.
