Sähköinfrastruktuurin alalla Kiinassa sijaitseva Keeya on korkeajänniteshunttikondensaattorien asennuksen asiantuntemuksensa kärjessä. Räätälöidessään ratkaisuja vastaamaan asiakkaan erityistarpeita Keeya on esimerkki sitoutumisestaan räätälöityihin ja kestäviin asennuksiin.
Keeya, arvostettu tehdas ja luotettava toimittaja, on erikoistunut tarjoamaan huippuluokan ratkaisuja suurjänniteshunttikondensaattorien asennukseen. Tehtaamme on sitoutunut innovaatioihin ja tarkkuustekniikkaan ja valmistaa edistyksellisiä kondensaattoriasennuksia, jotka on suunniteltu parantamaan korkeajännitejärjestelmien virranlaatua ja tehokkuutta.
Keeyan kyky toimittaa henkilökohtaisia korkeajännitteisten shunttikondensaattorien asennusratkaisuja varmistaa korkeajännitteisten shunttikondensaattorien saumattoman integroinnin erilaisiin sähköjärjestelmiin. Nämä kestävästä rakenteestaan tunnetut asennukset osoittavat Keeyan omistautumista pitkäikäisyyteen ja luotettavuuteen erilaisissa käyttövaatimuksissa. Keeya painottaa räätälöintiä ja kestävyyttä, mikä tekee niistä luotettavan kumppanin korkeajännitteisten sähköverkkojen kestävyyden ja suorituskyvyn edistämisessä.
TBB-sarjan korkeajännite rinnakkaiskondensaattorilaite (jäljempänä laite) sopii AC 50HZ ja III 10KV tehosarjoihin.
● Nimelliskäyttöjännite on 10 kV, ja se voi toimia pitkään alle 1,1 kertaa nimellisjännitteeseen verrattuna;
● Kun neliön keskiarvo ei ylitä 1,3 Unia, laitteisto voi toimia jatkuvasti nimellistaajuudella, nimellissinijännitteellä ja -virralla ilman siirtymätilaa;
● Asennuksessa on ylivirta-, ylijännite-, alijännite- ja muut suojat järjestelmävikojen varalta;
● Kondensaattorin sisäisen vian suojaamiseksi yhden sarjan sulakesuojan lisäksi asennuksessa on myös erilainen relesuojaus eri pääjohdotusmuotojen mukaan;
● Asennuksen suunnittelun ja käsittelyn tulee noudattaa GB50227-1995 Shunttikondensaattorien asennusohjetta ja JB711-1993 Suurjänniteshunttikondensaattoriasennuksia

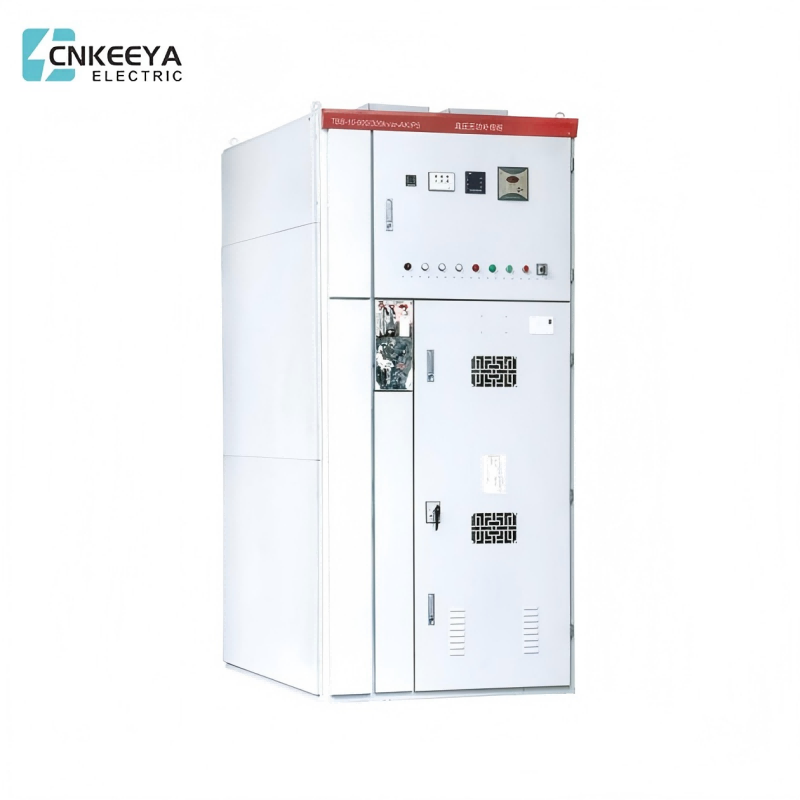

TBB:n suurjänniteshunttikondensaattorin asennus
Asennuksen rakenne on jaettu kaappi- ja kokoonpanotyyppiin. Kokoonpanotyyppi voidaan luokitella myös sirutyyppiin ja täyspurkutyyppiin. Kaappirakenne asennetaan ensin tehtaalla, sitten komponentit poistetaan, numeroidaan, kuljetetaan työmaalle ja kootaan piirustuksen mukaan.Sisätilan näkökulmasta lastutyyppi on pääasiassa kätevä käsitellä. Täysasennustyyppiä käytetään yleensä ulkona, mikä sopii pääasiassa kuumasinkitykseen. Tämä laite koostuu pääasiassa reaktorikaapista, purkauskaapista ja kondensaattorikaapista.
● Reaktorikaappi
Reaktorikaappia käytetään pääasiassa rajoittamaan sulkeutuvaa kytkentävirtaa ja vaimentamaan yliaaltoja. Kun sulkusyöttövirtaa rajoitetaan, reaktori XL=(0,1~1)%XC; kun yli 5 yliaaltoa on vaimennettu, XL=(5~6)%XC ;kun yli 3 harmonista on vaimennettu, XL=(12~13)%XC.
● Purkauskaappi
Purkauskaappi koostuu pääasiassa purkauskelasta tai jännitemuuntajasta, sinkkioksidisuojasta ja maadoituserottimesta. Purkauskela on kytketty kondensaattoriparkkiin rinnakkain. Kun kondensaattoriparkki irrotetaan virtalähteestä, sen purkauskyky vähentää jäännösvirtaa. kondensaattoripariston jännite nimellisjännitteen huippuarvosta alle 50 V:iin 5 sekunnissa. Sinkkioksidiylijännitesuojat ovat käytössä rajoittamaan kytkentäkondensaattoriparistojen aiheuttamaa ylijännitettä.Maadoituserotinta käytetään väylän maadoittamiseen sähkökatkoshuollon aikana. Yllä olevaa konfiguraatiota voidaan säätää käyttäjän tarpeiden mukaan.Jos linjaliitäntätila on kaksoistähti ,kondensaattorikaapin tulee olla kaksirivinen tai kaksikerroksinen rakenne, ja virtamuuntaja tulee lisäksi asentaa kaappiin.
● Kondensaattorikaappi
Kondensaattorikaappi koostuu pääasiassa sulakkeesta ja kondensaattorista. Kun kondensaattorin sisäinen hajoaminen saavuttaa 50 % ~ 70 %, sulake palaa ja vikakondensaattori erotetaan virtapiiristä, mikä estää onnettomuuden laajenemisen.
● Shunttikondensaattoriasennuksen kokoaminen
Tätä asennusta käytetään pääasiassa yhdistämään kokoonpanokondensaattori, purkauskela, ukkossuoja- ja maadoituskytkin sekä sähköreaktori. Kondensaattorin kokoonpanossa on tarkoitus asentaa oikea määrä yksittäisiä kondensaattoreita sisäisillä sulakkeilla eristystä täynnä olevaan laatikkoon. Laatikko on varustettu paineenalennusventtiilillä ja lämpötilansäätimellä hälytys- ja laukaisukoskettimilla. Asennuksen etuna on pieni Boor-alue, yksinkertainen asennus, kätevä käyttö ja huolto jne.
TBB:n suurjänniteshunttikondensaattorin asennus
1. 6 upotettu #10-kanavainen teräs ja koukut, jotka avautuvat alaspäin;
2. 4 upotettua teräslevyä ja koukut;
3. Betoninauha;
4. Upotettu teräslevy ja koukku;
5. Upotetut teräslevyt ja koukut ovat tasaisesti jakautuneet ympärysmitta.
Tyypillinen asennuksen ensiöpiiriratkaisu on esitetty kuvassa 1, jossa maadoituskytkin asennetaan käyttäjän vaatimusten mukaan. Asennuksen aikana se on sijoitettava poistokaappiin ja kaapin syvyys on muutettava 1200 mm:iin.
● Järjestelmän kapasiteetti (kVA) ja pääjohdotusratkaisu, järjestelmän kuormitus ja toimintatila;
● Harmoninen luku, jokainen harmoninen jännite ja harmoninen virtasisältö (valmistaja voi mitata käyttäjän puolesta);
● Järjestelmän tehokerroin, tehokerroin kompensoinnin jälkeen ja kokonaiskompensointikapasiteetti (valmistaja voi suunnitella käyttäjän puolesta);
● Asennuspaikan suunnitelma, asennustila, asennuksen sisään- ja ulostulotila;
● Kaapin koko- ja värivaatimukset.
