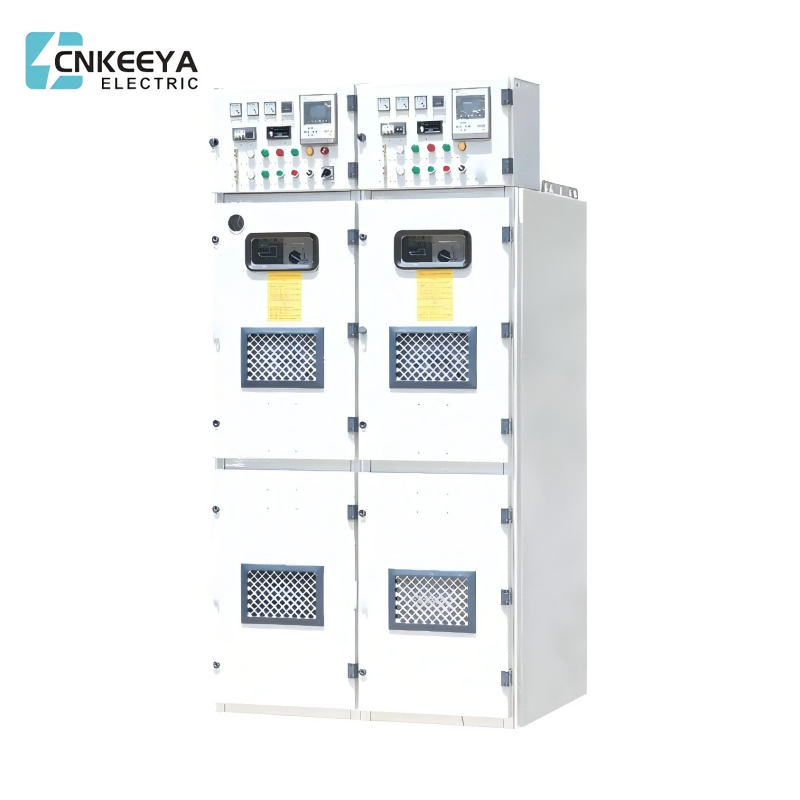

RM6-40.5 Täysin suljettu täysin eristetty, kaasutäytteinen rengaspääyksikkö

Keeya, merkittävä toimittaja, esittelee RM6-40.5 täysin suljetun täysin eristetyn kaasutäytteisen rengaspääyksikön, jossa yhdistyvät huipputeknologia ja kustannustehokkaat ratkaisut. Sitoutumisemme tarjota korkealaatuisia tuotteita vastaa sitoutumisemme kilpailukykyisten hintojen varmistamiseen. Keeya on luotettava lähde tehokkaille ja edullisille ratkaisuille täysin suljettujen, täysin eristettyjen kaasutäytteisten rengaspääyksiköiden alalla. Tee yhteistyötä kanssamme huippuluokan tuotteissa, jotka vastaavat budjettiasi.

RM6-40.5 täysin suljettu täyseristetty ges filed rengaspääyksikkö on uuden sukupolven kojeisto, jonka yhtiömme valmistaa täydellisenä sarjana sisätiloissa 12-40,5kV kolmivaiheisia AC 5OHz laitteita sähköenergian takaisin vastaanottoon ja jakeluun. Sitä käytetään pääasiassa voimanmuunnoksissa ja siirrossa keskijännitevoimaloissa, sähkölaitoksissa, sähköjärjestelmissä, sähköjärjestelmissä. yritykset, metrot, siviili- ja kaupalliset rakennukset valvontaa, suojaa ja valvontaa varten.Sille on ominaista luotettava suorituskyky, vahva sopeutumiskyky ja pieni koko.

RM6-40,5

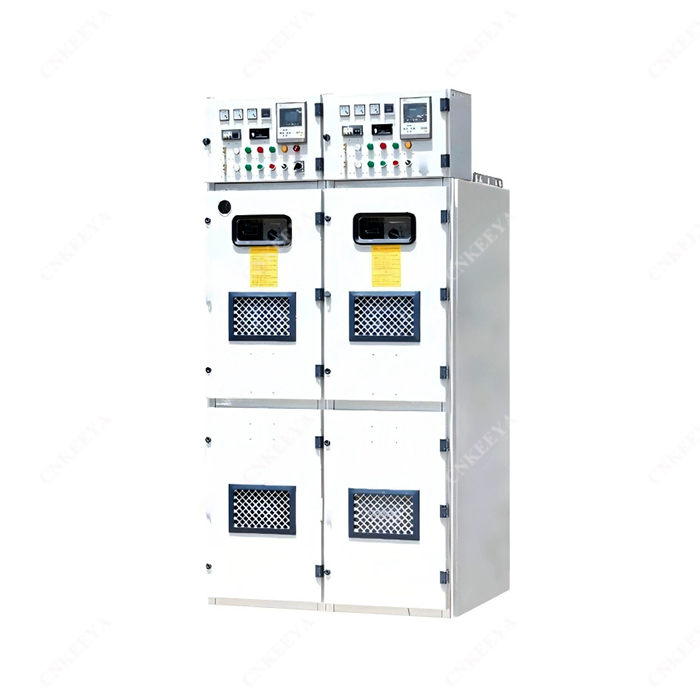

RM6-40.5 Täysin suljettu täysin eristetty kaasutäytteinen rengaspääyksikkö

Yhteensopivia standardeja

● GB 3906 Vaihtovirtaiset metallikoteloidut kojeistot ja ohjauslaitteet yli 3,6 kV ja enintään 40,5 kV nimellisjännitteille

● DL/T 404 AC korkeajännitekojeiston paneeli

● IEC 62271-200:2003 AC metallikoteloidut kojeistot ja ohjauslaitteet yli 1 kV ja enintään 52 kV nimellisjännitteille 1016001/003-0000-00 Kiinan State Grid Corporationin materiaalihankintastandardi 12 kV, 24 kV

● 1016001/003-0000-00 Kiinan State Grid Corporationin materiaalihankintastandardi 12KV, 24kV 40,5kV suurjännitekojeistolle 1016001/003-0000-00 Yleiset tekniset tiedot

Palvelun kunto

● Ympäristön lämpötila: maksimilämpötila on 40 ℃, alin lämpötila -25 ℃ ja 24 tunnin sisällä mitattu keskiarvo ei ylitä 35 ℃;

● Suhteellinen kosteus: 24 tunnin sisällä mitatun suhteellisen kosteuden keskiarvo ei saa ylittää 95 % ja kuukausittaisen suhteellisen kosteuden keskiarvo enintään 90 %.

● Kondensaatiota voi esiintyä, kun lämpötila muuttuu nopeasti korkean kosteuden aikana.Vesihöyrynpaineen keskiarvo mitattuna 24 tunnin sisällä ei saa ylittää 2,2 kPa ja kuukausittaisen vesihöyrynpaineen keskiarvo enintään 1,8 kPa;

● Korkeus: enintään 1000 m;

● Seisminen intensiteetti: enintään 8 astetta;

● Toissijaisessa järjestelmässä indusoituneiden sähkömagneettisten häiriöiden amplitudi ei saa ylittää 1,6 kV;

● Ympäröivä ilma ei ole selvästi pölyn, savun, syövyttävien ja palavien kaasujen, höyryn tai suolasumun saastuttama.

Huomautus: Kun käyttöolosuhteet ylittävät yllä olevat määräykset, ratkaisu voidaan määrittää neuvottelemalla käyttäjän kanssa. RM6-40,5 RM6-40.5 Täysin suljettu täysin eristetty kaasutäytteinen rengaspääyksikkö

Tekninen parametri

Ei.	Tuote			Yksikkö	Tekninen parametri
1	Nimellisjännite			kV	12	40.5
2	Nimellisvirta			A	1250-3150	1250-2500
3	Nimellistaajuus			Hz	50
4	Nimellinen lyhytkestoinen kestovirta			k/Vs	25, 31.5
5	Nimellishuippukestävyysvirta			kA	63, 80
6	Nimellinen oikosulkuvirran kesto			S	4
7	Nimellinen oikosulkukatkaisuvirta			kA	25, 31.5
8	Nimellinen oikosulkuvirta			kA	63, 80
9	Valokaarien kesto			S	0.5
10	Mekaaninen käyttöikä	Katkaisija		aika	2000	10000
		Eristävä kytkin			3000
		Maadoituskytkin			3000
11	Katkaisijan sähköinen käyttöikä			aika	30
12	Nimellinen täytetyn kaasun paine (mittaripaine 20 ℃)			MPa	0.05
13	Minimi toiminnallinen paine (mittari paine 20 ℃)				0.03
14	SF6-kaasun vuotuinen vuotonopeus				≤0,5 %
15	Nimelliseristystaso	Nimellistehotaajuuden kestojännite (1 min) (tehollinen)	Vaihe vaiheeseen, vaihe maahan	kV	42	95
			eristysetäisyys, tyhjiöaukko		48	118
		Nimellinen salamaimpulssin kestojännite (huippu)	Vaihe vaiheeseen, vaihe maahan	kV	75	185
			eristysetäisyys, tyhjiöaukko		85	215
16	Ylimääräinen ohjata piiri	Nimellisjännite		V	12	40.5
		1min teho taajuutta kestävä jännite			1250-3150	1250-2500
17	Kaappi suojaluokka	Kaappikotelo			50
		Kaasulla täytetty osasto			25, 31.5
18	Toiminnan jatkuvuuden menetyksen luokka			A	63, 80
19	Lämpötilan nousutesti				4
20	Pääpiirin vastus	1250		UΩ	25, 31.5
		2000			年
		2500			0.5
		3150			2000	10000
21	Osittainen purkaus	Testijännite		kV	3000
		Yksi eristyselementti		PC	3000
		Täydellinen setti			30
22	Käyttöikä				0.05

RM6-40,5

RM6-40.5 Täysin suljettu täysin eristetty kaasutäytteinen rengaspääyksikkö

Huomautus:

1. Nimellinen oikosulkukatkaisuvirta 40,5kV/2000A on 31,5kA; 12kV/3150A:n nimellinen oikosulkukatkaisuvirta on 31,5kA;

2. Virtamuuntajan nimellishuippukestävyysvirran ja nimellislyhytkestovirran parametrit on arvioitava erikseen;

3. Piirin resistanssi tarkoittaa mitattua arvoa, joka on mitattu väyläliittimen pistorasian (mukaan lukien väyläliitin) lähtevästä linjasta kaapelin pistorasian lähtevän linjan puolelle (mukaan lukien virtalaite). Kun väyläkytkintä ja virtalaitetta ei sisällytetä, taulukon arvo on vähennettävä 20:lla.

Kojeiston ääriviivat ja rakennekaavio

1. Pieni bussihuone

2. Instrumenttihuone

3. Pääväylän kaasulla täytetty osasto

4. Aseman erotin

5. Käyttömekanismin huone

6. Katkaisija

7.Kaasulla täytetty katkaisijaosasto

8. Kaapelihuone

9. Virtamuuntaja

10. Kaapeli

11.CM-35 salamansammutin

12.Paineenvapautuskanava

13. Kaapelin pistoke

14. Kaapelin pistoke

15.Testaa pistorasia

16.Testiliitäntä

17. Haarabussi

18. Paineenalennuslaite

19.Pääbussi

20. Väyläliittimen liitäntä

21. Linja-autoliitin

Huomautus:

a (kaapin leveys): 600mm, 800mm;

b (kaapin syvyys): 1420 syvyys 12kV; 1620 syvyys 40,5 kV:lle.
