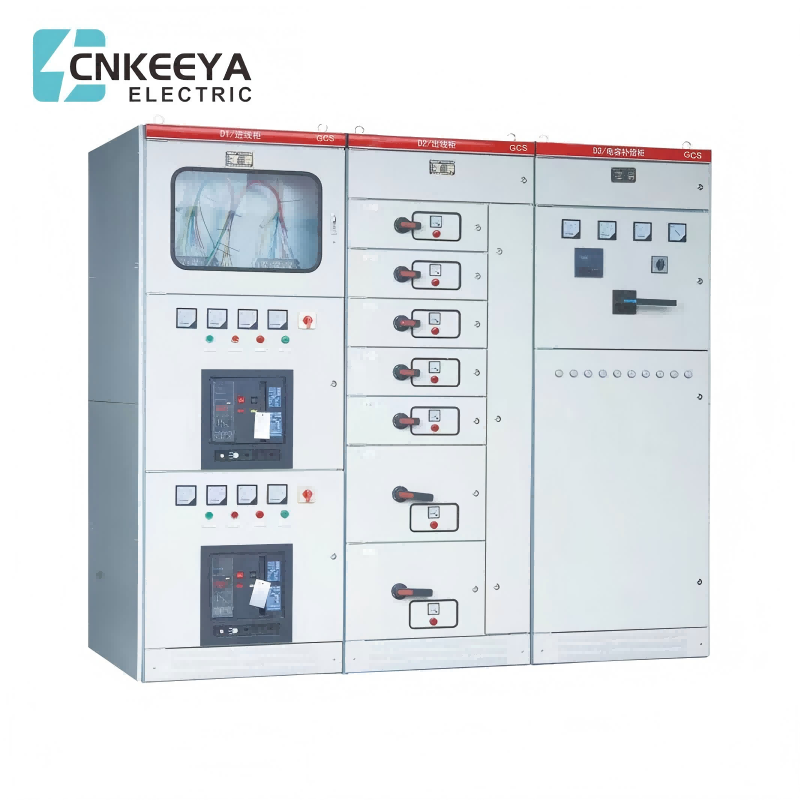

GCS-pienjännitteinen ulosvedettävä kytkinlaite

Sähkönjakelun alalla kiinalainen Keeya ottaa johtoaseman GCS-pienjännitteisellä ulosvedettävällä kytkinlaitteella, joka tarjoaa räätälöityjä ja kestäviä ratkaisuja. Keeyan sitoutuminen asiakaskohtaisten tarpeiden täyttämiseen näkyy GCS-sarjan räätälöidyssä suunnittelussa, joka varmistaa yhteensopivuuden erilaisten vaatimusten kanssa. Nämä kestävästä rakenteestaan ja pitkäikäisyydestään tunnetut kojeistoratkaisut lisäävät pienjännitejärjestelmien luotettavuutta.

Malli: GCS

Lähetä kysely

Tuotteen Kuvaus

Keeya, arvostettu tehdas ja luotettava toimittaja, on ylpeä huippuluokan GCS-pienjännitteisten ulosvedettävien kytkinlaitteiden valmistuksesta. Tehtaamme on sitoutunut innovaatioihin ja tarkkuussuunnitteluun, ja se on erinomaista näiden edistyneiden kytkinlaitteiden suunnittelussa, jotka on suunniteltu vastaamaan eri teollisuudenalojen kehittyviin tarpeisiin. Omistautuneena toimittajana Keeya asettaa etusijalle laadun ja alan standardien noudattamisen tarjoamalla huippuluokan GCS-kytkinlaitteita, jotka takaavat tehokkaan virranjakelun ja hallinnan. Uudella GCS-pienjännitteisten ulosvedettävien kytkinlaitteiden sarjallamme Keeya jatkaa luotettavuuden, turvallisuuden ja modernin tekniikan mittapuun asettamista. Valitse Keeya toimittajaksesi, niin saat viimeisimmät kojeistoratkaisut ja koe luotettavien ja kehittyneiden sähkönjakelujärjestelmien tulevaisuus.

Pääsovellus

GCS-laite soveltuu voimalaitos-, öljy-, kemian-, metallurgian tekstiili-, kerrostalojen ja muiden teollisuudenalojen sähkönjakelujärjestelmiin. Se on kolmivaiheinen AC 50 (60) Hz:n pienjännitteinen jakelulaitesarja, jonka nimelliskäyttöjännite on 380 V (400 V), (600 V) ja nimellisvirta

Tämä sarjan pienjännitteinen irrotettava kojeisto on yhdistetty kaappityyppi, joka on koottu tehtaalla (FBA) vakiomoduuleilla.

Tämä sarjan pienjännitteiset irrotettavat kojeistot sopivat voimalaitoksiin, sähköasemiin, petrokemian teollisuuteen, metallurgiaan, teräsvalssaukseen, kuljetuksiin, energiaan, kevyeen teollisuuteen, tekstiili- ja muihin teollisuusyrityksiin ja asuinalueisiin, korkeisiin rakennuksiin ja muihin paikkoihin, ja sitä käytetään AC 50-60Hz sähköjärjestelmän sähköenergian muunnos, jakelu ja ohjaus nimelliskäyttöjännitteellä 660V tai alle.

Laite on GB 7251.1 Pienjännitekojeisto- ja ohjauslaitekokoonpanot - Osa 1: Tyyppitestatut ja osittain tyyppitestatut kokoonpanot ja kansallisten ammattistandardien sekä IEC 439-1 kansainvälisen standardin mukainen.

Suorituskykyindeksi

Laitteen suunnittelu täyttää seuraavat standardit:

● IEC439-1 Pienjännitekytkin- ja ohjauslaitekokoonpanot - Osa 1: Tyyppitestatut ja osittain tyyppitestatut kokoonpanot

● GB 7251 Pienjännitekojeistot ja ohjauslaitteet - Osa 5 Kokoonpanot sähkönjakelua varten julkisissa verkoissa

● ZBK 36001 pienjännite irrotettava kytkinlaite

Tekninen perusparametri

(V) Pääpiirin nimellisjännite		AC380(400), (660)
(V) Apupiirin nimellisjännite		AC220, 380 (400); DC110, 220
(Hz) Nimellistaajuus		50(60)
(V) Nimellinen eristysjännite		660 (1000)
(A) Nimellisvirta	Vaakasuuntainen bussi	≤4000
	(MCC)Pystyväylä	1000
(kA,1 s) Nimellisarvo lyhytkestoinen väylän virta		50,80
(kA/0.1s) Väylän nimellishuippukestävyysvirta		105,176
(V/1min)Teho taajuustestijännite	Pääpiiri	2500
	Apupiiri	1760
Bussi	3-vaiheinen 4-johtoinen järjestelmä	A.B.C.PE.N
	3-vaiheinen 5-johtoinen järjestelmä	A.B.C.PE.N
Suojaustaso		P30.IP40

Laitteen ominaisuus

● Paranna sovittimen lämpökapasiteettia ja vähennä huomattavasti ylimääräistä lämpötilan nousua, joka aiheutuu sovittimen lämpötilan noususta liittimiin, kaapelitukiin ja välikappaleisiin.

●Toimintoyksiköiden ja osastojen välinen erotus on selkeä ja luotettava, eikä yhden yksikön vikaantuminen vaikuta muiden yksiköiden toimintaan vian minimoimiseksi.

● Virtakiskon vaakasuora järjestely tekee laitteesta hyvän dynaamisen ja lämpöstabiilisuuden, ja se kestää 80/176kA oikosulkuvirran iskun.

● Yhdessä MCC-kojeistossa on jopa 22 piiriä, mikä ottaa täysin huomioon suurten yhden yksikön sähköntuotannon, petrokemian järjestelmien ja muiden automatisoitujen moottoriryhmien teollisuuden tarpeet.

● Laitteen ja ulkoisen kaapelin välinen liitäntä on valmis kaapelikotelossa, ja kaapeleita voidaan syöttää ylös ja alas. Virtamuuntaja on asennettu kaapelikoteloon helpottamaan asennusta ja huoltoa.

● Sama tehonjakelujärjestelmä voi rajoittaa oikosulkuvirtaa sovittamalla virtaa rajoittavia reaktoreita, vakauttaa väyläjännitteen tiettyyn arvoon ja osittain vähentää komponenttien oikosulkulujuusvaatimuksia.

●Laatikossa on riittävä määrä toisioliittimiä (32 paria 1 yksikölle ja enemmän, 20 paria 1/2 yksikölle), jotka voivat täyttää tietokoneliitäntöjen ja automaattisten ohjauspiirien lukumäärän vaatimukset.

Apupiiri

Apukytkentäkaavion rakenne on "Lämpövoimalaitosten apuvoiman suunnittelun teknisten määräysten" ja muiden asiaankuuluvien suunnitteluteknisten määräysten mukainen. Sitä sovelletaan voimalaitosten ja sähköasemien pienjännitejärjestelmiin sekä pienjännitejärjestelmiin. Jännitteen jakelujärjestelmät tehtaissa ja kaivosyrityksissä sekä kerrostaloissa.. Apupiiriratkaisu on suunniteltu pääpiiriratkaisujen mukaan, jossa on virransyöttökaapelin, syöttölaitteen (PC) ja moottorin syöttölaitteen (MCC) toiminnalliset yksiköt toiminnan ohjaamiseksi.

Asennuskaavio

Yleiskaappikoodi	A	B	C	D	Huomautus
GCS-TG1010-4	1000	1000	850	956	Yhteyskaappi
GCS-TG0810-4	800	1000	650	956	Vastaanottaminen kaappi
GCS-TG0808-4	800	800	650	756	Vastaanottaminen kaappi
GCS-TG0608-4	600	800	450	756	Vastaanottaminen kaappi

KUVA 2 PC-kaapin asennuskaavio

Yleiskaappikoodi	A	B	C	D	E	FxG
GCS-TG1010-2	1000	1000	850	956	1000	400×400
GCS-TG0810-2	800	1000	650	956	800	200×400
GCS-TG1008-2	1000	800	850	756	1000	400×400
GCS-TG0808-2	800	800	650	756	800	200×400
