Mikä on sähköeristin ja miksi se on välttämätön suurjännitteisille voimansiirtojärjestelmille?

Ansähkökolmiulotteinen eristeon kriittinen komponentti nykyaikaisissa voimansiirto- ja jakelujärjestelmissä. Eristimet varmistavat sähköisen eristyksen, mekaanisen tuen ja pitkän aikavälin järjestelmän luotettavuuden ilmajohdoista sähköasemiin ja rautateiden sähköistysjärjestelmiin. Tässä kattavassa oppaassa tutkimme eristetyyppejä, materiaaleja, suorituskykystandardeja, valintakriteerejä, asennuksen parhaita käytäntöjä ja alan uusia trendejä.

Olitpa insinööri, hankintaasiantuntija tai projektipäällikkö, tämä opas auttaa sinua ymmärtämään, kuinka valita oikea eristeratkaisu suurjännitesovelluksiin. Esittelemme myös edistyneitä valmistusnäkemyksiä ja laadunvarmistuskäytäntöjäCNKEEYA, ammattimainen sähköeristeiden valmistaja.

Sisällysluettelo

• 1. Mikä on sähköeriste?
• 2. Miksi sähköeristeet ovat kriittisiä voimajärjestelmissä?
• 3. Sähköeristeiden tyypit
• 4. Eristemateriaalien vertailu
• 5. Kuinka valita oikea sähköeriste?
• 6. Kansainväliset standardit ja testausvaatimukset
• 7. Sovellukset eri toimialoilla
• 8. Asennus- ja ylläpitokäytännöt
• 9. Innovaatiot ja tulevaisuuden trendit
• 10. Usein kysytyt kysymykset

1. Mikä on sähköeriste?

Ansähköeristinon materiaali tai laite, joka vastustaa sähkövirran kulkua ja estää tahattoman johtumisen jännitteisten komponenttien ja maadoitettujen rakenteiden välillä. Sähköjärjestelmissä eristeitä käytetään ensisijaisesti:

• Tue johtimia mekaanisesti
• Estä vuotovirrat
• Säilytä turvalliset etäisyydet
• Varmista käyttöturvallisuus suurjänniteympäristöissä

Eristimet asennetaan tyypillisesti voimansiirtotorneihin, sähköpylväisiin, sähköasemille, kojeistokokoonpanoihin ja rautateiden sähköistysjärjestelmiin. Ilman niitä sähköenergiaa voisi vuotaa maadoitettuihin rakenteisiin, mikä voi johtaa oikosulkuihin, katkoihin tai turvallisuusriskeihin.

2. Miksi sähköeristeet ovat kriittisiä voimajärjestelmissä?

Nykyaikaiset sähköverkot toimivat jännitteillä, jotka vaihtelevat keskijännitteestä (MV) erittäin korkeaan jännitteeseen (UHV). Kun jännitetasot nousevat, tarve erinomaiselle eristyskyvylle kasvaa.

Tärkeimmät syyt, joilla niillä on merkitystä:

1. Sähköeristys:Estää välähdysten ja vuotovirran.
2. Mekaaninen lujuus:Tukee johtimen painoa, tuulikuormaa ja jääkuormaa.
3. Ympäristön kestävyys:Kestää saastumista, UV-altistumista ja äärimmäisiä lämpötiloja.
4. Järjestelmän luotettavuus:Vähentää seisokkeja ja ylläpitokustannuksia.

Suurjännitesiirtoverkoissa pienikin eristysvika voi aiheuttaa kaskadiverkon epävakautta. Siksi korkealaatuisten eristeiden valitseminen luotetuilta valmistajilta, kutenCNKEEYAon välttämätöntä infrastruktuurin pitkäikäisyyden kannalta.

3. Sähköeristeiden tyypit

3.1 Pin-tyyppinen eriste

Käytetään yleisesti jakelujärjestelmissä 33kV asti. Asennettu pylväiden ristikkäisiin varsiin.

3.2 Ripustuseriste

Koostuu useista sarjaan kytketyistä levyyksiköistä. Soveltuu yli 33 kV:n suurjännitesiirtolinjoihin.

3.3 Jännityseristin

Suunniteltu paikkoihin, joissa mekaaninen jännitys on suuri, kuten umpikujat tai jyrkät käännökset.

3.4 Sakkelin eriste

Käytetään tyypillisesti pienjännitejakelujärjestelmissä.

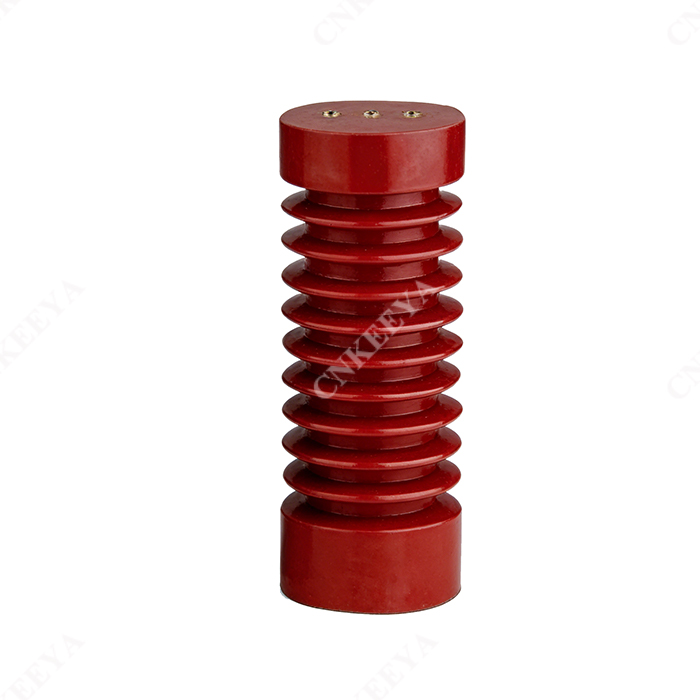

3.5 Pylväseristin

Käytetään sähköasemissa ja kojeistoissa.

4. Eristemateriaalien vertailu

Komposiittieristimet ovat saavuttaneet suosiota pienentyneen painonsa ja erinomaisen saastetehonsa ansiosta, minkä vuoksi ne sopivat rannikko- ja teollisuusalueille.

5. Kuinka valita oikea sähköeriste?

5.1 Jänniteluokitus

Varmista, että eristimen nimellisjännite ylittää järjestelmän käyttöjännitteen.

5.2 Ryömintäetäisyys

Kriittinen saastuneille tai kosteille ympäristöille.

5.3 Mekaaninen kantavuus

Ota huomioon tuulen nopeus, johtimien jännitys ja ympäristökuormitukset.

5.4 Ympäristöolosuhteet

• Rannikon suolasumu
• Teollisuuden saastuminen
• Aavikon hiekkamyrskyt
• Äärimmäisen kylmät alueet

Työskentely kokeneen sähköeristevalmistajan kanssa varmistaa asianmukaisen teknisen tuen ja vaatimustenmukaisuuden tarkastuksen.

6. Kansainväliset standardit ja testausvaatimukset

Sähköeristimien on täytettävä kansainväliset standardit turvallisuuden ja kestävyyden takaamiseksi.

• IEC 61109 – Komposiittieristeet AC-ilmajohtoihin
• IEC 60383 – Ilmajohtojen eristeet
• ANSI C29 – amerikkalaiset eristestandardit

Yleisiä testejä ovat:

1. Tehon taajuuden kestotesti
2. Salaman impulssitesti
3. Mekaaninen vetokoe
4. Saastumistesti
5. Vanhenemis- ja UV-kestävyystesti

Johtavat toimittajat pitävätCNKEEYAottaa käyttöön tiukat laadunvalvontajärjestelmät varmistaakseen maailmanlaajuisten markkinoiden vaatimusten noudattamisen.

7. Sovellukset eri toimialoilla

Voimansiirto

Käytetään ilmajohdoissa 11kV jakelusta 1000kV UHV-järjestelmiin.

Sähköasemat

Pylväseristimet ja läpiviennit pitävät eristyksen kytkintiloissa.

Rautateiden sähköistys

Tukee ajojohdinjärjestelmiä turvallisesti.

Uusiutuva energia

Tuulipuistot ja aurinkovoimalat käyttävät eristeitä verkkojen yhteenliittämisessä.

8. Asennus- ja ylläpitokäytännöt

Asennusvinkkejä:

• Varmista oikea vääntömomentti, kun kiristät laitteistoa.
• Vältä mekaanisia iskuja käsittelyn aikana.
• Säilytä oikea kohdistus estääksesi epätasaisen jännityksen.

Suositukset huoltoon:

• Säännölliset silmämääräiset tarkastukset
• Infrapunatermografiavalvonta
• Siivous erittäin saastuneilla alueilla

Ennaltaehkäisevä huolto pidentää merkittävästi käyttöikää ja vähentää odottamattomia vikoja.

9. Innovaatiot ja tulevaisuuden trendit

Eristeteollisuus jatkaa kehitystään älykkään verkkointegraation ja edistyneen materiaalitutkimuksen myötä.

• Parannetut silikonikumikoostumukset
• Itsepuhdistuvat hydrofobiset pinnoitteet
• Kevyt komposiittiydinteknologia
• Älykkäät eristimet upotetuilla antureilla

Maailmanlaajuisen verkon modernisoinnin ja uusiutuvien energialähteiden laajenemisen myötä kehittyneiden suurjännitesähköeristimien kysynnän odotetaan kasvavan merkittävästi.

10. Usein kysytyt kysymykset

Q1: Mitä eroa on posliini- ja komposiittieristeillä?

Posliinieristeet ovat kestäviä ja perinteisiä, kun taas komposiittieristeet ovat kevyempiä ja tarjoavat paremman saastumisenkestävyyden.

Q2: Kuinka kauan sähköeristeet kestävät?

Tyypillisesti 25–50 vuotta materiaali- ja ympäristöolosuhteista riippuen.

Q3: Miksi ryömintäetäisyys on tärkeä?

Se estää pintavuotovirtoja saastuneissa tai kosteissa ympäristöissä.

Q4: Voivatko eristeet epäonnistua?

Kyllä, johtuen ikääntymisestä, saastumisesta, mekaanisista vaurioista tai valmistusvirheistä.

Johtopäätös

Sähköeristeet ovat nykyaikaisen sähköinfrastruktuurin välttämättömiä osia. Suurjännitesiirtolinjojen tukemisesta sähköasemien turvallisuuden varmistamiseen niiden roolia verkon luotettavuudessa ei voi yliarvioida. Sopivan tyypin, materiaalin ja mallin valinta on ratkaisevan tärkeää pitkän aikavälin suorituskyvyn kannalta.

Globaalin energian kysynnän kasvaessa ja verkoista älykkäämpiä, investoiminen laadukkaisiin eristeratkaisuihin on tärkeämpää kuin koskaan. Jos etsit luotettavia, standardien mukaisia ​​sähköeristystuotteita, jotka on räätälöity projektisi tarpeisiin,ota meihin yhteyttätänään oppiaksesi kuinkaCNKEEYAvoi tukea sähköjärjestelmävaatimuksiasi.
