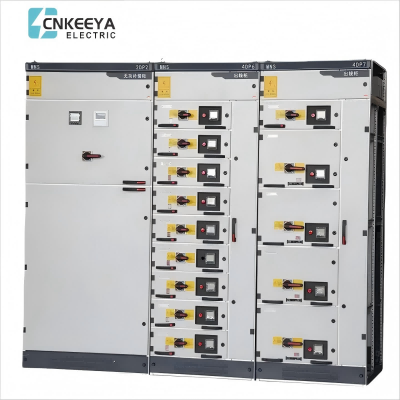

MNS Matalajännitteen vetäminen kytkinlaitteet

MNS Matalajännitteen vetäminen kytkinlaitteet

Cnkeeyan korkealaatuista MNS -alhaisen jännitteen vetäytymistä, joka on tunnettu vankasta rakenteesta ja kestävästä suorituskyvystään, varmistaa pienjänniteasennusten pitkäikäisyyden ja luotettavuuden. Cnkeeyan painotus räätälöinnissä korostaa heidän tehtäväänsä tarjota räätälöityjä, kestäviä ratkaisuja, jotka vastaavat sähköteollisuuden kehittyviä tarpeita.

Pääsovellus

Tämä matalan jännitteen vetäytymiskytkimen sarja on yhdistelmäkaapin tyyppi, jonka tehtaalla on koottu vakiomoduuleja (FBA).

Tämä matalan jännitteen vetäytymiskytkimen sarja sopii voimalaitoksille, sähköasemille, petrokemialle, metallurgiselle teräsvalinnalle, kuljetusenergialle, kevyelle teollisuudelle ja tekstiiliyrityksille, asuinyhteisöille, korkea-asteille ja muille paikkoille. Sitä käytetään energian muuntamiseen, jakeluun ja hallintaan tehon jakelulaitteiden voimajärjestelmissä AC 50-60Hz: llä ja nimellistymisjännite AC 660V: n ja sen jälkeen.

Tämä laite noudattaa GB7251.1 "Matalajännitteen täydellistä kytkentälaitetta" ja JB/T9961 "matalan jännitettä vetäytymistä täydellisen kytkimen" sekä IEC439-1: n kansainvälisten ammatillisten standardien "matalajännitteen täydellisestä kytkimestä" ja JB/T9961 ".

MNS Matalajännitteen vetäminen kytkinlaitteet

Tämä matalan jännitteen vetäytymiskytkimen sarja on eräänlainen yhdistetty kaappi, jonka tehdas (FBA) on koottu vakiomoduuleilla.

Tätä matalan jännitteen nostettavissa olevien kytkimensarjoja sovelletaan voimalaitoksiin, sähköasemiin, petrokemiallisiin, metallurgisiin ja teräsrullaisiin, kuljetuksiin, energiaan, kevyisiin teollisuus- ja tekstiiliyrityksiin, asuinalueelle, korkean rakennusten ja muiden paikkojen, kuten AC 50 ~ 60Hz: n tehojärjestelmän voimalaitteina, joiden voimansiirto ja jakautumislaite on 660V: n ja sen alapuolella.

Asennus on GB 7251.1: n pienjännitekytkimen ja ohjauslaitteiden kokoonpanoiden 1: Tyyppitestattu ja osittain tyyppitestatut kokoonpanot ja JB/T 9961 Pienjänniteiset vetäytyvät kytkentälaitteet ja ohjauslaitteet ja IEC439-1 kansainväliset ammattimaiset standardit.

Normaali huoltoolosuhteet

● Ympäristön ilman lämpötila ei ole korkeampi kuin +40 ℃ ja pienempi kuin -5 ℃, ja keskilämpötila ei ole korkeampi kuin +35 ℃ 24 tunnin sisällä. Ilmakehän olosuhteet: Ilma on puhdas ja suhteellinen kosteus ei ylitä 50%maksimilämpötilassa +40 ℃. Suurempi suhteellinen kosteus on sallittu alhaisemmissa lämpötiloissa, esim .90% +20 ℃, mutta lämpötilan muutokset olisi otettava huomioon, koska kondensaatio voi tapahtua satunnaisesti.

● Korkeus: enintään 2000m.

● Laite soveltuu kuljetus- ja varastointiprosesseihin lämpötiloissa, jotka vaihtelevat -25 - +55 ℃ ja enintään +70 ℃ lyhyen ajan (enintään 24 tuntia). Laitteessa ei pitäisi olla mitään peruuttamattomia vaurioita näissä rajoitetuissa lämpötiloissa ja sen tulisi pystyä toimimaan normaalisti normaaleissa olosuhteissa.

● LF: n yllä olevia palveluolosuhteita ei voida täyttyä, se ratkaistaan neuvotteluilla käyttäjän ja valmistajan välillä. Kun laitetta käytetään offshore -öljyporausalustalla ja ydinvoimalaitoksella, allekirjoitetaan erillinen tekninen sopimus.

Tekninen perusparametri

MNS Matalajännitteen vetäminen kytkinlaitteet

Suojataso

IEC 529: n ja D: n mukaisesti 40050 standardissa

IP30: Kiinteä protiaatio suurempien koon kanssa kuin φ 2,5 mm

IP40: Kiinteä protiaatio, joka on suurempi kuin 1,0 mm φ

IP54: Suojaus pölyltä ja kaikesta roiskeesta

(Ota yhteyttä valmistajaan, kun tilaat IP54 -suojaustasoa)

Vaihdakaapin tyyppi

1.Power Distribution Center -kaappi (PC): Se voi käyttää Emax, MT, 3WN, AH, ME -sarjan katkaisija.

2.Moottorin ohjauskeskuksen kaappi (MCC): Se on koottu erikokoisilla laatikoilla. Kunkin piirin pääkytkin hyväksyy korkealaatuisen rikkoutuneen muovikotelon katkaisijan tai pyörivän kuormituskytkimen sulakkeella. Tehokerroin automaattinen kompensointikaappi (manuaalisella, automaattisella ja kaukosäätimen komitean kompensointilaitteella)

Kaapin rungon kaavio

Power Distribut Center (PC) -kaappi

MNS Matalajännitteen vetäminen kytkinlaitteet

B Motor Control Center (MCC) -kaappi

Yhdistelmätilan kaavio

Asennuskaavio
