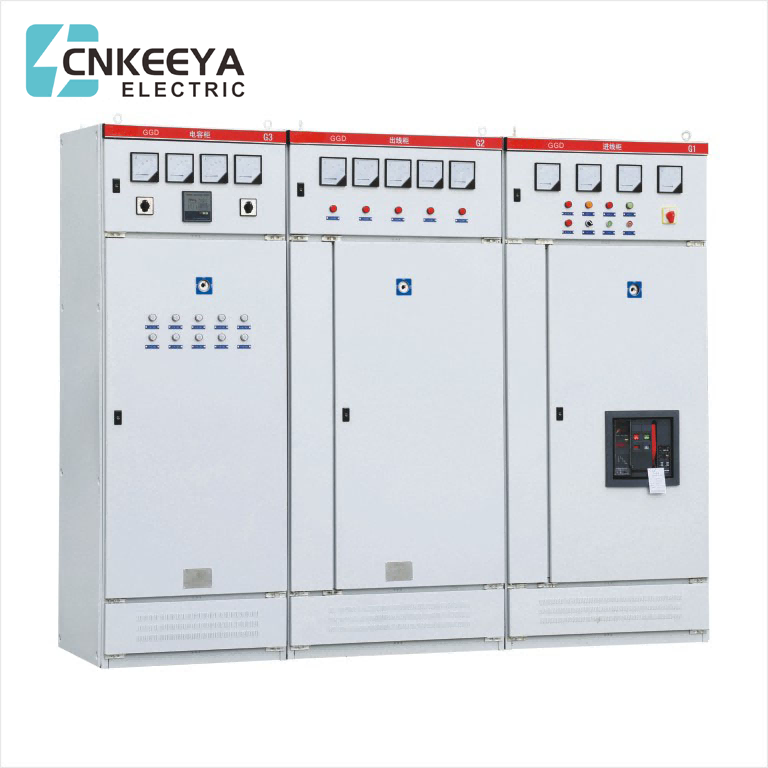

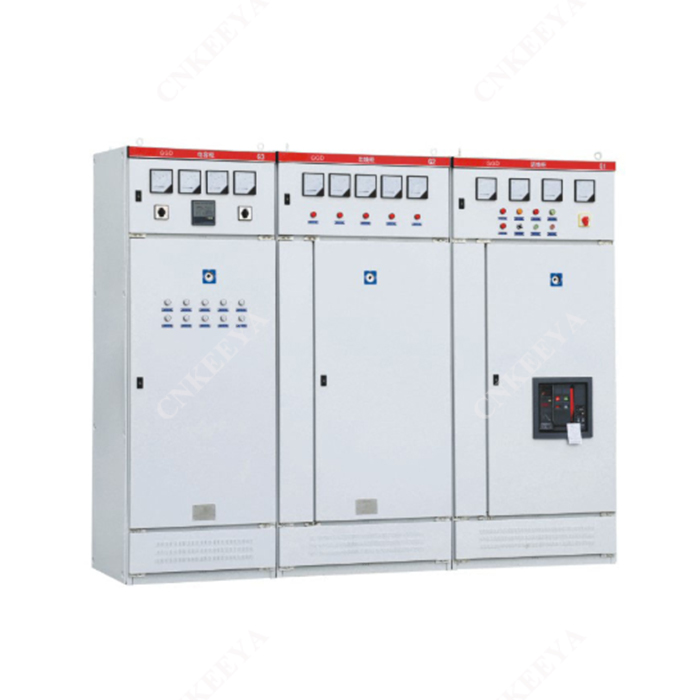

GGD AC-pienjännitteinen virranjakokaappi

Tarkkuuteen ja luotettavuuteen suunniteltu GGD AC Low Voltage Power Distribution Cabinet toimii kulmakivenä sähkönjakelujärjestelmissä, ja se osoittaa Keeyan omistautumisen alan standardien täyttämiseen ja ylittämiseen. Alan luotettuna kumppanina Keeyan AC Low Voltage Power Distribution -kaapit tarjoavat luotettavan ja tehokkaan ratkaisun erilaisiin sovelluksiin, mikä lisää sähköinfrastruktuurin kestävyyttä.

GGD AC-pienjännitesähkönjakelukaappi soveltuu voimalaitoksille, sähköasemille, kaivosyrityksille ja muille sähkönkäyttäjille, joiden AC 50H, nimelliskäyttöjännite 380V ja nimelliskäyttövirta 3150A jakelujärjestelmässä. Sitä käytetään tehon muuntamiseen, jakeluun ja tehon, valaistuksen ja jakelulaitteiden ohjaukseen.

GGD AC-pienjännitesähkönjakokaappi on suunniteltu energiaministeriön ylimmän viranomaisen sekä tehonkäyttäjien ja suunnitteluosastojen vaatimusten mukaisesti. Se perustuu turvallisuuteen, taloudellisuuteen, rationaalisuuteen ja luotettavuuteen Uusi pienjännitejakokaappi, joka on suunniteltu periaatteella. Tuotteella on korkea katkaisukyky, hyvä dynaaminen ja lämpöstabiilisuus, joustavat sähköratkaisut, kätevä yhdistelmä, eri sarjat, vahva käytännöllisyys, uusi rakenne ja korkea suojaustaso. Sitä voidaan käyttää päivitettynä tuotteena pienjännitekojeistoille.

GGD AC-pienjännitteinen virranjakelukaappi täyttää standardit, kuten IEC439 "Pienjännitekytkinlaitteet ja ohjauslaitteet" ja GB7251 "Matalajännitekytkinlaitteet".

Palvelun kunto

● Ympäristön lämpötila ei saa olla korkeampi kuin +40 ℃, vähintään -5 ℃ ja keskilämpötila 24 tunnin sisällä ei saa olla korkeampi kuin +35 ℃;

● Sisäasennuksessa ja -käytössä käyttöpaikan korkeus saa olla enintään 2000m;

● Ympäröivän ilman suhteellinen kosteus ei ylitä 50 %, kun maksimilämpötila on +40 ℃, ja suurempi suhteellinen lämpötila tulisi sallia alemmassa lämpötilassa (esim: 90 % +20 ℃ ), ottaen huomioon mahdollisuus lämpötilan muutokset aiheuttavat toisinaan kondensaatiovaikutuksia;

● Kun laite on asennettu, kaltevuus pystytasoon ei saa ylittää 5°;

● Laite tulee asentaa paikkaan, jossa ei ole voimakasta tärinää, iskuja tai korroosiota;

● Kun käyttäjällä on erityisvaatimuksia, se voidaan ratkaista neuvottelemalla valmistajan kanssa.

Sähköinen suorituskyky

Sähköiset perusparametrit

GGD AC-pienjännitteinen virranjakokaappi

Pääpiirin ratkaisu

GGD-kaapin pääpiirissä on 129 ratkaisua, jotka on suunniteltu yhteensä 298 spesifikaatiolla (pois lukien apupiirin toiminnan muutoksista ja ohjausjännitteen muutoksista johtuvat ratkaisut ja spesifikaatiot).

Missä GGD1 tyypin 49 ratkaisuja on saatavana 123 eritelmänä

GGD2 tyyppi 53 -ratkaisuja on saatavana 107 erittelyllä

GGD3 tyypin 27 ratkaisuja on saatavana 68 erittelyllä

Pääpiiriratkaisu valitaan kysymällä enemmistön suunnittelu- ja käyttäjäosastojen mielipiteitä ja siihen on lisätty voimalaitoksen vaatima ratkaisu. Nimellisvirta on jopa 3150A, soveltuu 2000kVA ja sitä pienempien jakelumuuntajien valintaan. Lisäksi GGJ1- ja GGJ2-kondensaattorikompensointikaapit on suunniteltu vastaamaan loistehon kompensoinnin tarpeita, ja niissä on yhteensä 4 pääpiiriratkaisua ja 12 erittelyä.

Apupiirin ratkaisu

Apupiirin suunnittelussa on kaksiosainen ratkaisu: tehonsyöttösuunnitelma ja voimalaitos. GGD-kaapissa on riittävästi tilaa toisiokomponenttien asentamiseen. Samanaikaisesti erityinen LMZ3D-virtamuuntaja on kehitetty vastaamaan voimalaitosten ja erikoiskäyttäjien tarpeita, kun liitetty relesuojaus on tarpeen.

Pääbussi

Kun otetaan huomioon hintasuhde ja kuparin korvaaminen alumiinilla, yksittäistä alumiiniväylää voidaan käyttää, kun nimellisvirta on 1500A tai pienempi, ja kaksinkertaista kupariväylää, kun nimellisvirta on yli 1500A. Valmistaja valmistaa prototyyppejä ja "läpäisee" tyyppitestin tämän asetuksen mukaisesti. Valmistaja voi tietysti myös korvata alumiiniväylän kupariväylällä, jonka virrankantokyky on sama kuin käyttäjät vaativat. Väylän päällekkäiset pinnat on käsitelty tinaemalointiprosessilla.

Sähkökomponenttien valinta

(1) GGD-kaappi käyttää pääasiassa kehittyneempiä sähkökomponentteja, joita voidaan valmistaa massatuotantona Kiinassa. Samalla se säilyttää myös joitakin vanhojen tuotteiden ominaisuuksia, kuten DZ10D, DZ20 jne., sillä oletuksella, että toteutettavuus harkitaan täysin taloudellisten ja järkevien periaatteiden mukaisesti. Vanhentuneita tuotteita ei enää käytetä.

(2) HD13BX ja HS13BX pyörivä veitsikytkin on erityinen komponentti, joka on suunniteltu täyttämään GGD-kaapin ainutlaatuisen rakenteen tarpeet. Se muuttaa mekanismin toimintatilaa ja säilyttää vanhan tuotteen edut. Se on käytännöllinen uudentyyppinen sähkökomponentti.

(3) Suunnitteluosasto valitsee uudet sähkökomponentit, joissa on parempi suorituskyky ja kehittyneempi tekniikka käyttäjien tarpeiden mukaan, koska GGD-kaappi on hyvä asennus joustavuus, se ei yleensä aiheuta valmistus- ja asennusvaikeuksia. päivitetyt sähkökomponentit.

(4) Pääpiirin dynaamisen stabiilisuuden parantamiseksi edelleen on suunniteltu ZMJ-tyyppinen yhdistetty väyläpuristin ja eristävä tuki GGD-kaappiin. Väyläpuristin on valmistettu erittäin lujasta, nimeä hidastavasta PPO-lejeeringistä, jossa on korkea eristyslujuus, hyvä itsestään sammuva suorituskyky ja ainutlaatuinen rakenne. Se voidaan helposti yhdistää yhdeksi väyläpuristimeksi tai kaksinkertaiseksi väyläpuristimeksi säätämällä rakennuspalikka. Eristystuki on holkkityyppinen muovattu rakenne, jolla on edullinen ja korkea lujuus, mikä ratkaisee vanhojen tuotteiden riittämättömän virumisetäisyyden puutteen.

Muoto ja asennusmitat

Täydellinen tuotesarja

Yrityksemme toimittaa seuraavat asiakirjat ja liitteet toimittaessaan:

● Pakkausluettelo

● Tuotteen sertifiointi

● Käyttöopas

● Tehdastestiraportti

● Aiheeseen liittyvät sähköpiirustukset

● Kaapin oven avaimet, käyttökahvat ja sopimuksessa mainitut varaosat.
