Panssaroitu irrotettava AC metallikoteloitu kytkinlaite

Johtavana Kiinassa toimivana valmistajana Keeya esittelee ylpeänä panssaroidun irrotettavan AC-metallikoteloidun kytkinlaitteen – räätälöitävän ratkaisun, jossa yhdistyvät huipputeknologia ja kohtuuhintaisuus. Me Keeyalla ymmärrämme räätälöityjen ratkaisujen tärkeyden, ja sitoutumisemme räätälöintiin näkyy esimerkkinä tämän kytkinlaitteen suunnittelussa.

Malli: KYN61-40.5KV Switchgear

Lähetä kysely

Tuotteen Kuvaus

Keeya, arvostettu valmistaja Kiinassa, esittelee ylpeänä panssaroidun irrotettavan AC-metallikoteloidun kytkinlaitteen – monipuolisen ja muokattavissa olevan ratkaisun, joka on suunniteltu vahvaan virranjakoon. Valmistajina Keeya painottaa voimakkaasti räätälöintiä vastaamaan asiakkaidemme ainutlaatuisia tarpeita. Sitoutumisemme tarjota räätälöityjä ratkaisuja vastaa sitoutumistamme kohtuuhintaisuuteen. Panssaroitu irrotettava AC metallikoteloitu kytkinlaite heijastaa Keeyan lupausta toimittaa korkealaatuisia tuotteita edulliseen hintaan. Tämä tekee Keeyasta luotettavan valinnan niille, jotka etsivät sekä joustavuutta että kustannustehokkuutta kojeistoratkaisuissaan, mikä varmistaa luotettavan suorituskyvyn eri sovelluksissa.

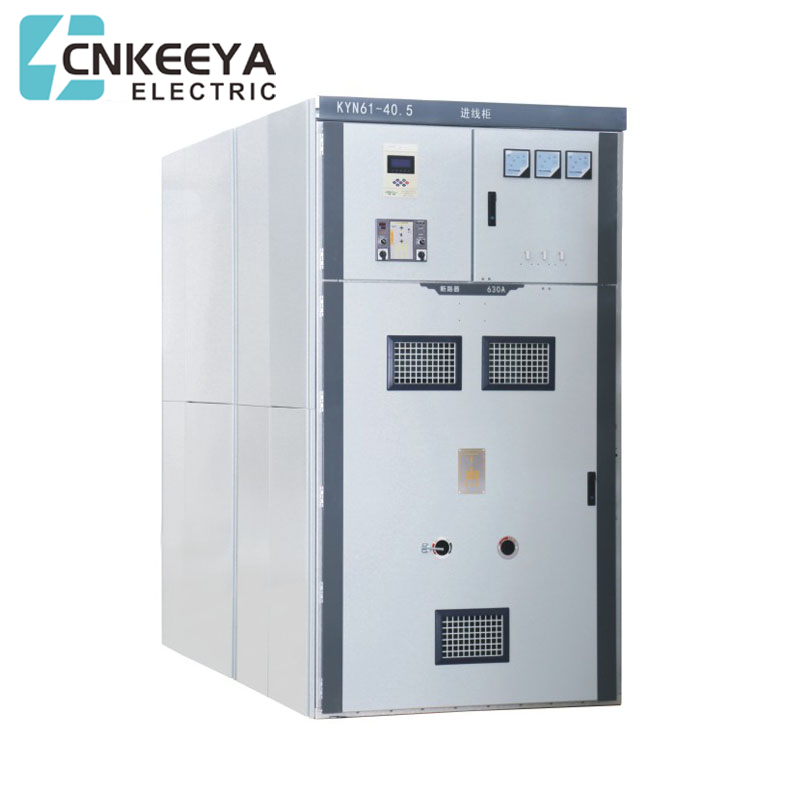

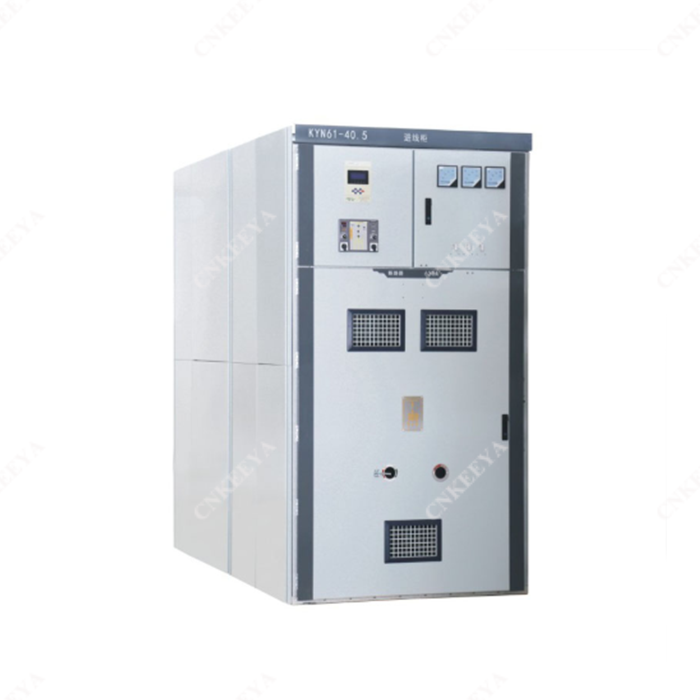

KYN61-40.5 (Z) panssaroitu irrotettava AC metallikoteloitu kojeisto (jäljempänä kojeisto) on täydellinen sarja sisätilojen sähkönjakelulaitteita AC 50 Hz kolmivaiheisella nimellisjännitteellä 40,5 KV. Sitä käytetään pääasiassa voimalaitoksissa, sähköasemissa ja teollisuus- ja kaivosyritykset vastaanottavat ja jakelevat sähköenergiaa piirin ohjaamiseksi suojaksi ja valvomiseksi, ja sitä voidaan käyttää myös toistuviin käyttökohteisiin. Kojeisto täyttää GB3906-2006,GB/T11022-2011 ja DL/T404 standardit. -2018

Pääominaisuus

● Kaapin rakenne ottaa käyttöön kootun tyypin ja katkaisija käyttää käsikärry Boor -tyyppistä rakennetta;

● Se on varustettu uudentyyppisellä komposiittieristetyllä tyhjökatkaisijalla, jonka ominaisuudet ovat hyvä vaihdettavuus ja helppo vaihtaa.

● Käsikärryn runkoon on asennettu ruuvimutterin työntömekanismi, joka voi helposti siirtää käsikärryä ja estää virheellisen toiminnan vahingoittamasta propulsiorakennetta;

● Kaikki toiminnot voidaan suorittaa, kun kaapin ovi on kiinni;

● Pääkytkimen, käsikärryn ja kytkinkaapin oven välinen lukitus käyttää pakollista mekaanista lukitusmenetelmää "Pve-esto"-toiminnon täyttämiseksi;

● Kaapelihuoneessa on runsaasti tilaa ja siihen voidaan liittää useita kaapeleita.

● Pikamaadoituskytkintä käytetään maadoitukseen ja oikosulun sulkemiseen;

● Kotelon suojaustaso on IP3X ja suojaustaso IP2X, kun käsikärryhuoneen ovi on auki;

● Tuote on standardien GB3906-2006, DL/T404-2018 mukainen ja viittaa kansainväliseen IEC298-standardiin.

Palvelun kunto

● Ympäristön lämpötila: yläraja +40 ℃ ja 24 tunnin sisällä mitattu keskiarvo ei ylitä 35 ℃, alaraja -10 ℃;

● Korkeus: enintään 1000 m merenpinnan yläpuolella;

● Suhteellinen kosteus: päivittäinen keskiarvo enintään 95 %, kuukauden keskiarvo enintään 90 %;

● Maanjäristyksen voimakkuus: enintään 8 astetta;

● Vesihöyryn paine: päivittäinen keskiarvo enintään 2,2 kPa ja kuukauden keskiarvo enintään 1,8 kPa;

● Ympäröivä ympäristö: ei esi- tai räjähdysvaaraa, ei vakavaa saastumista, ei kemiallista korroosiota tai voimakasta tärinää.

Tekninen parametri

Tyhjiökytkinkaapin tekninen pääparametri

Ei.	Tuote	Yksikkö	Arvo
1	Nimellisjännite	kV	40.5
2	Nimellisvirta	A	1250 1600 2000
3	Nimellistaajuus	Hz	50
4	Nimellinen lyhytkestoinen virrankesto	kA	20 25 31.5
5	Nimellishuippukestävyysvirta	kA	50 63 80
6	Nimellistehotaajuuden kestojännite	kV	95/1min
7	Nimellinen salamaimpulssin kestojännite	kV	185
8	Nimellinen oikosulun kesto	s	4
9	Suojaustaso	kA	IP3X

Tyhjiökytkimen tärkein tekninen parametri

Ei.	Tuote	Yksikkö	Arvo
1	Nimellisjännite	kV	40.5
2	Nimellistaajuus	Hz	50
3	Nimellistehotaajuuden kestojännite	kV	95/1min
4	Nimellinen salamaimpulssin kestojännite	kV	185
5	Nimellisvirta	A	1250 1600 2000
6	Nimellinen lyhytkestoinen virrankesto	kA	20 25 31.5
7	Nimellinen oikosulkuvirta	kA	20 25 31.5
8	Nimellishuippukestävyysvirta	kA	50 63 80
9	Nimellinen oikosulun kesto	neiti	4
10	Avaamis aika	neiti	30≤t≤60
11	Sulkemisaika	neiti	50≤t≤60
12	Nimellinen oikosulkuvirtausaika	Aika	20
13	Mekaaninen käyttöikä	Aika	10000

Kytkinkaapin asennus

● Sähköhuoneen korkeus:≥4500mm;

● Kaapin takaosan ja seinän välinen etäisyys:≥1500mm;

● Perustuskehyksen tasaisuus: ≤ 1mm/m²;

● Perustuksen upotettu kanavateräs ei saa ylittää 3 mm maanpinnan yläpuolella;

● Se voidaan kiinnittää perustukseen ruuveilla tai hitsaamalla; Kojeisto painaa noin 1800 kg;

● Kojeiston käyttökäytävän leveys (yksi pylväs):≥3000mm, kaksoispilari (kasvotusten)≥4000mm.

Tilausohje

Ilmoita tilauksen yhteydessä:

● Pääpiiriratkaisun numero, käyttötarkoitus, yksilinjainen järjestelmäkaavio, järjestelykaavio ja jakeluhuonekaavio;

● Apupiirin kytkentäkaavio, liitinjärjestelykaavio;

● Sähköisten komponenttien tyyppi, erittely ja määrä kojeistossa;

● Vaatimukset kytkinlaitteiden ja muiden lukitus- ja automaattilaitteiden ohjaus-, mittaus- ja suojaustoiminnoille;

● Jos väylähyllyn liitäntä tarvitaan kojeiston tai tulolinjakaapin välillä, on annettava tiedot, kuten väyläalustan nimelliskantavuus, väyläalustan jänneväli ja korkeus maasta.

● Kun lisävarusteita ja varaosia tarvitaan, malli ja määrä on ilmoitettava;

● Erikoisympäristöolosuhteissa käytettävät kojeistot tulee ilmoittaa tilauksen yhteydessä.
