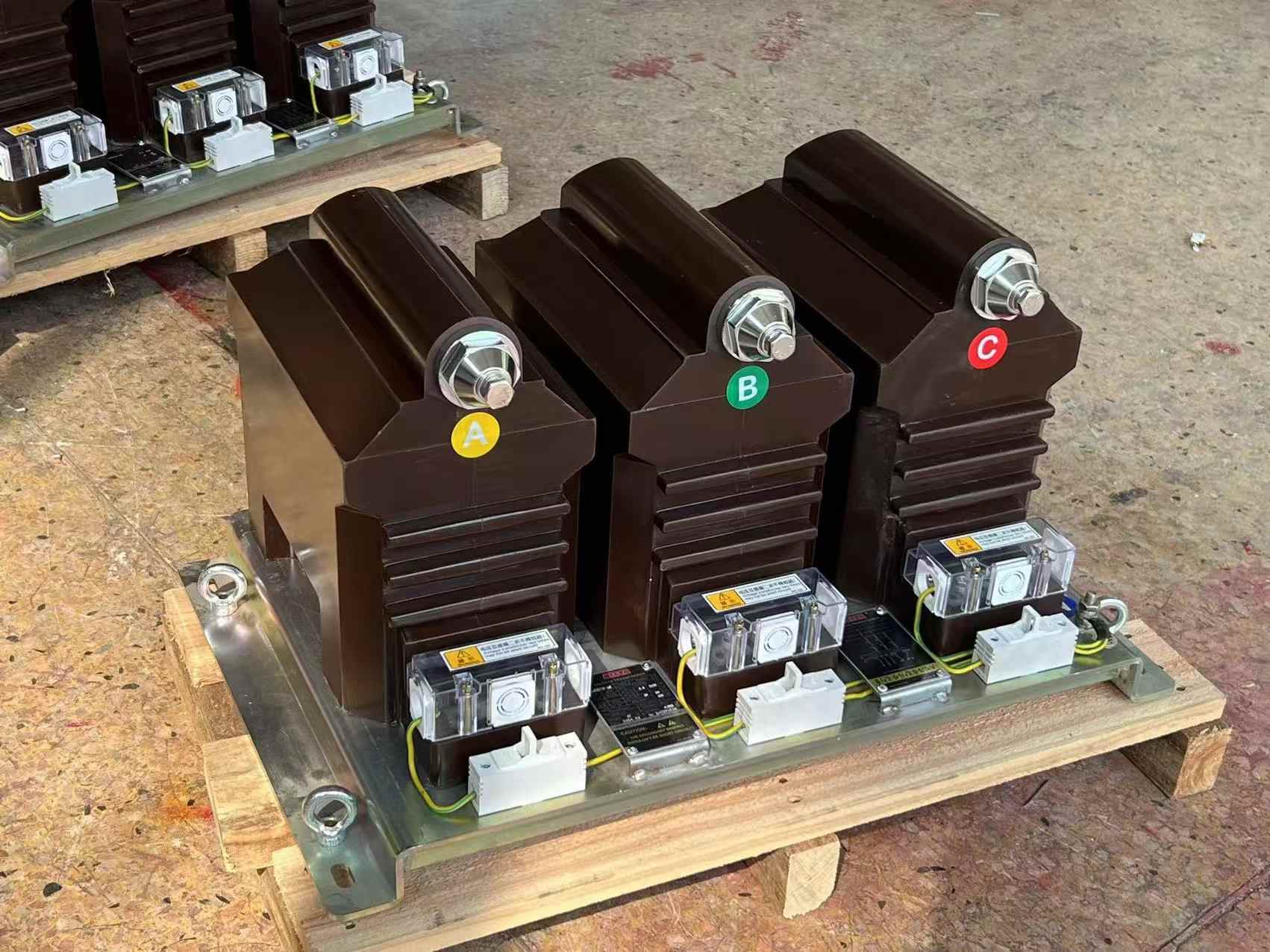

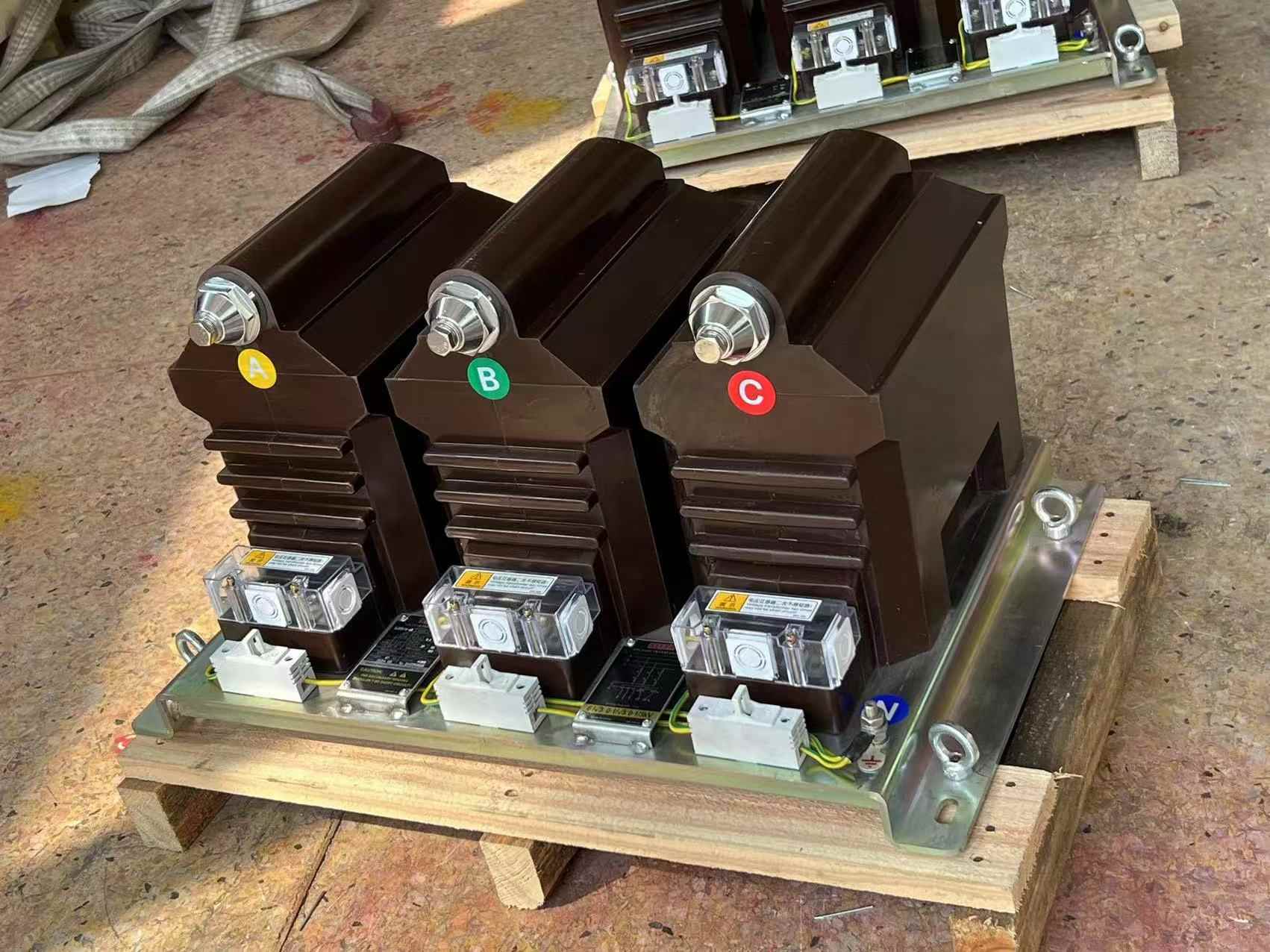

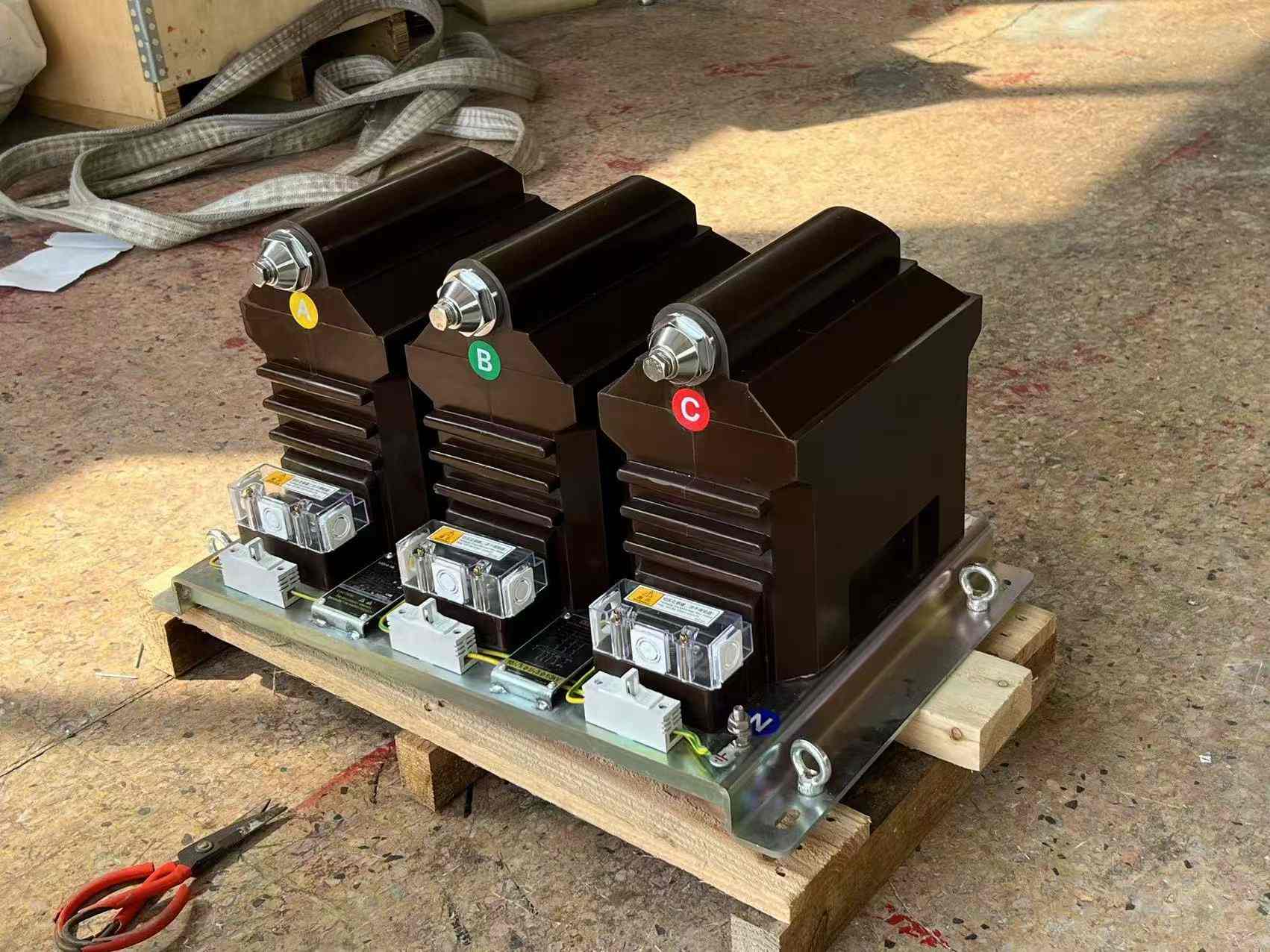

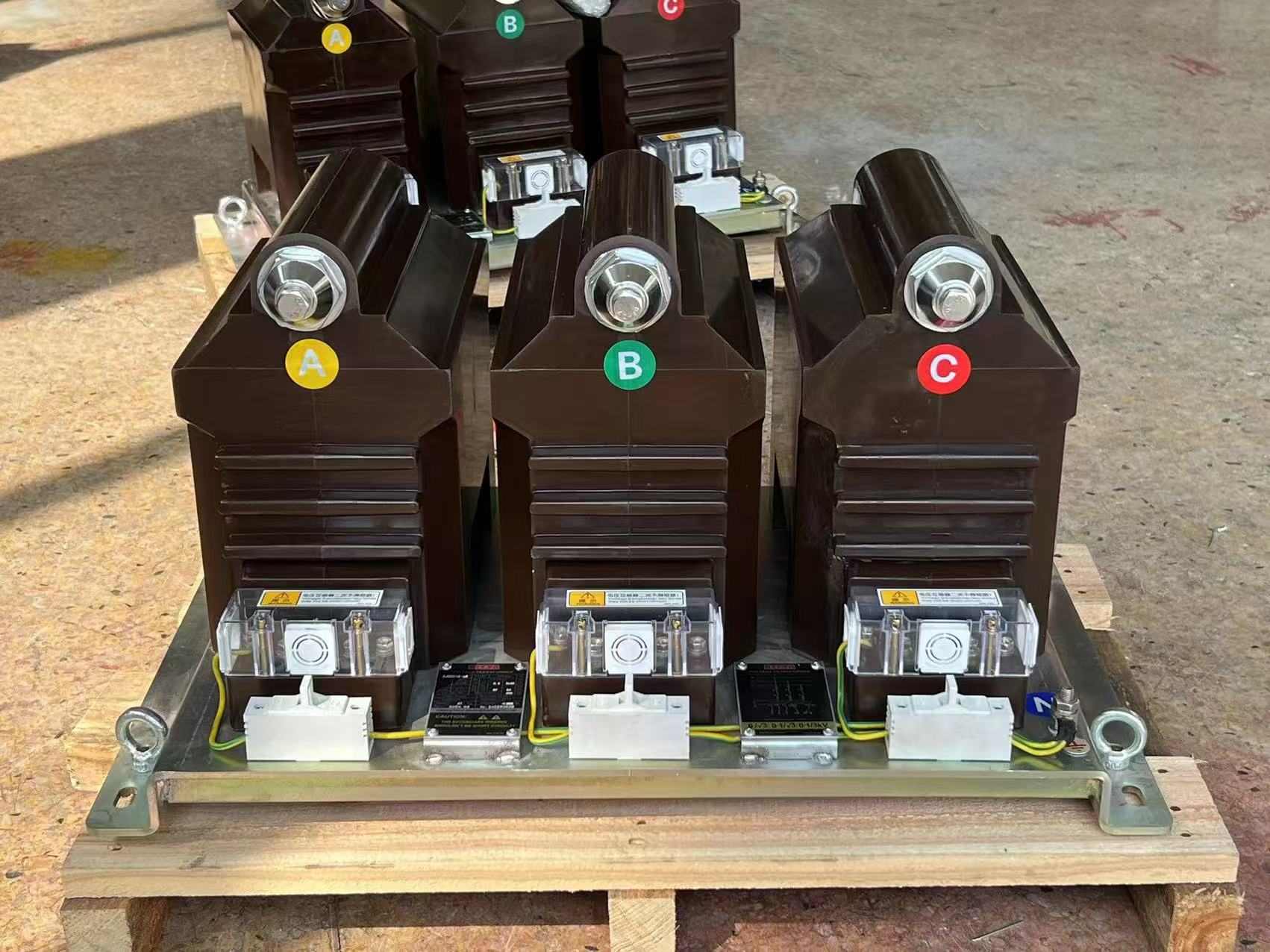

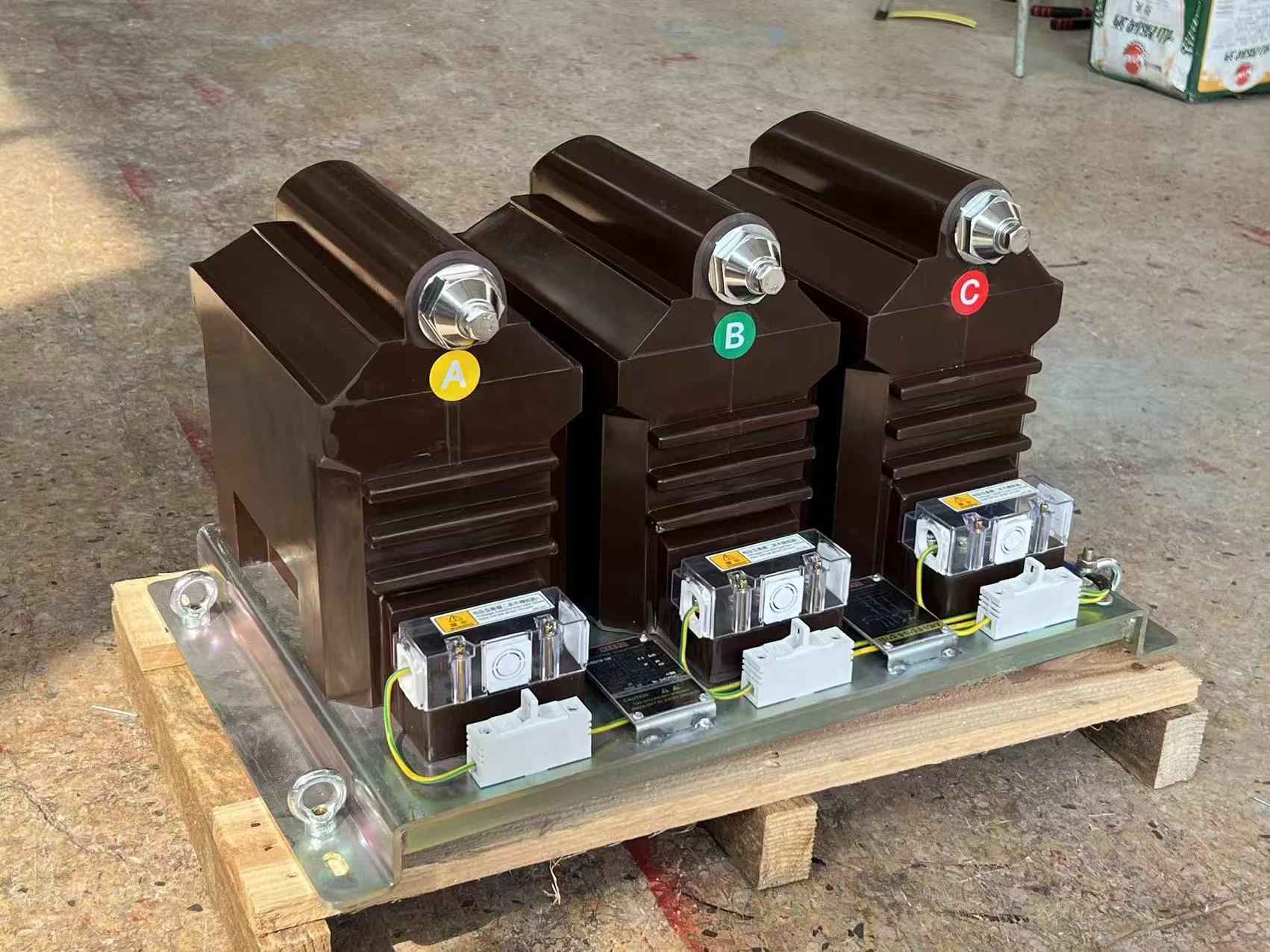

Jännitemuuntaja on instrumentin muuntaja, joka on kytketty rinnakkain. Niiden suunnittelutarkoituksena on tarjota merkityksettömiä kuormia mitattavalle tarjonnalle ja saada tarkkoja jännitesuhteita ja vaihesuhteita tarkan sekundaarisen yhteyden mittauksen saavuttamiseksi.
Jännitemuuntaja on instrumentin muuntaja, joka on kytketty rinnakkain. Niiden suunnittelutarkoituksena on tarjota merkityksettömiä kuormia mitattavalle tarjonnalle ja saada tarkkoja jännitesuhteita ja vaihesuhteita tarkan sekundaarisen yhteyden mittauksen saavuttamiseksi.
1. Tuotelastandardi: GB1207-2006 Sähkömagneettiset jännitemuuntajat
2. Nimelliseristysaste: 7,2/32/60kv
3. Nimellistaajuus: 50 Hz tai 60 Hz
4. Tuotteen pinta -hiipiväisyys: vastaa luokan II pilaantumistasoa;
5. kuormituskerroin: cos∮ = 08 (viive)
Jännitemuuntajamalli koostuu seuraavista osista, joissa on kirjaimia ja symboleja, jotka edustavat sisältöä:
Ensimmäinen kirjain: J - jännitemuuntaja;
Toinen kirjain: D - yksivaihe; S - kolmivaiheinen;
Kolmas kirje: J - öljyn upotus; Z - kaataminen;
Neljäs kirjain: numero - jännitetaso (KV).
Esimerkiksi JDZX18-10R1 edustaa yksivaiheista valettua jännitemuuntajaa, jonka nimellisjännite on 10 kV.
