Venäläinen komposiittikytkin

Venäläinen komposiittikytkin

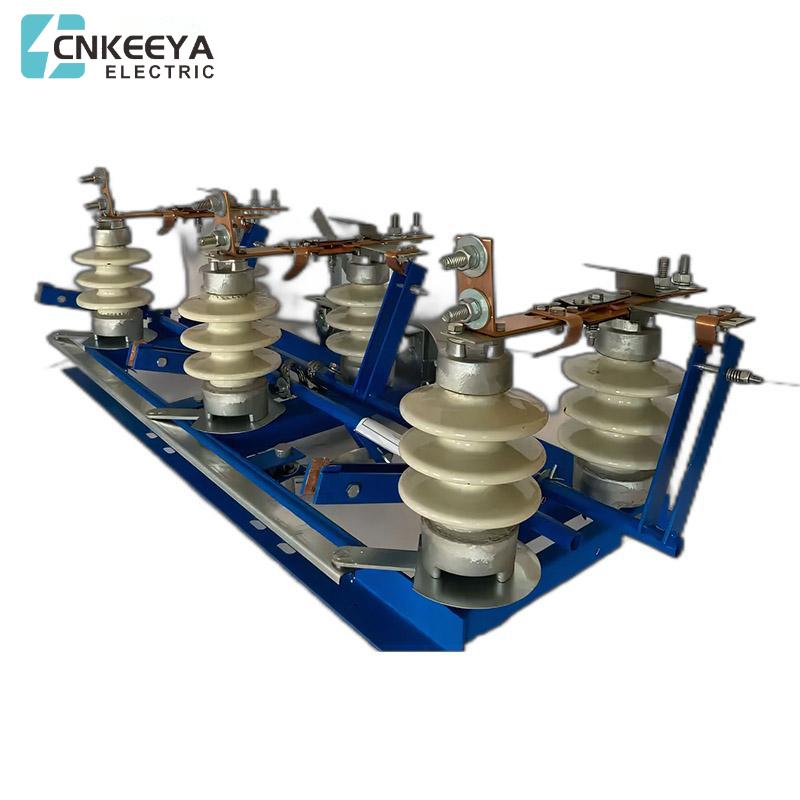

Erotinta RLND-1-10 II / 400 UHL1 käytetään suurjännitteiden korjaamiseen ja estämiseen

sähköverkkoja tai sähkölaitteita, joiden jännite on 10 kV, mikä mahdollistaa turvallisen poiston

jännite aiemmin jännitteettömästä kuluttajapiireistä, kun taas kaikki irrotetut kuluttajapiirit

ovat tehokkaasti maadoitettuja.

Tekniset tiedot:

Nimellisjännite, kV ........................... 10

Korkein käyttöjännite, kV .............. 12

Nimellisvirta, A ........................................ 400

Lämpövastusvirta, kA ................................... 10

Sähködynaamisen vastuksen virta, kA ........ 25

Nykyisen virtausajan jälkeen, koska:

- pääveitsille .............................................. 3

- maadoitusveitsille ................................................ 1

Sallittu jännitys johtimista vaakatasossa ottaen huomioon

tuulen ja jään vaikutus, ei enää, N .......... 200

Ulkoisen eristeen ryömintäetäisyys, cm ..... 30

MTBF, syklit, B-O ..................... 1000

Kokonaismitat, mm ................................... 1115 x485x370

Paino, kg, ei enempää ................................................... 35

RLND-1-10 II / 400 on välttämätön:

- suurjännitepiirin jännitteettömän osien jännitteen kytkeminen päälle ja pois;

- näkyvän sähkölaitteiden osaston läsnäolo, jossa sitä tarvitaan

suojatut laitteet tai laitteiden korjaus;

- sokerimuuntajien joutokäyntivirran kytkeminen päälle ja pois;

- maadoita jännitteettömät piirin osat kiinteillä maadoitusjohtimilla
