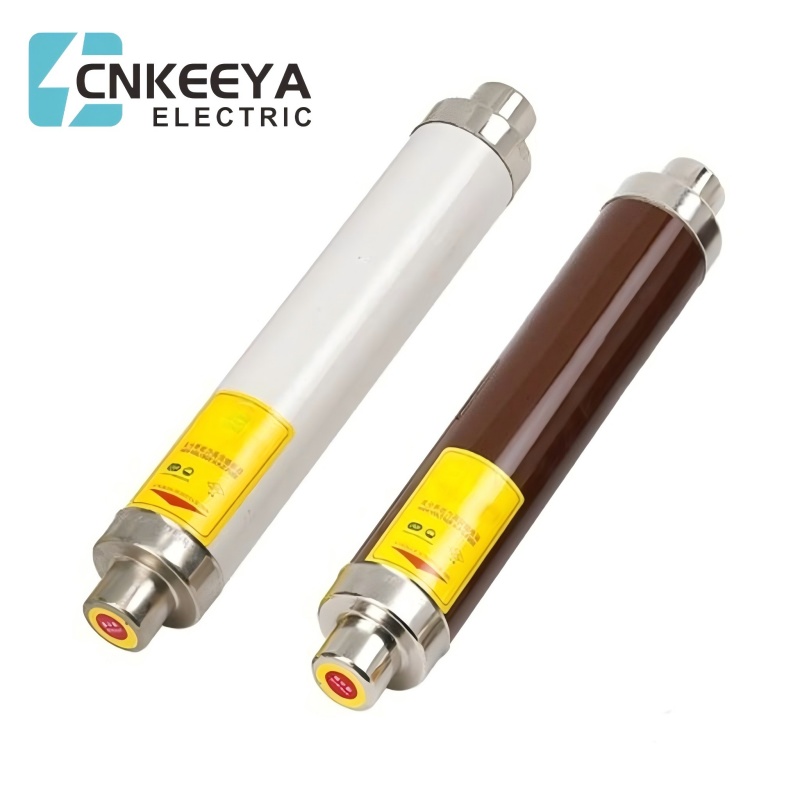

Korkeajännitesulake DIN-virtaa rajoittava sulake XRNT 63A HRC sulake IEC60282 12KV 24KV 36kv

Korkeajännitesulake DIN-virtaa rajoittava sulake XRNT 63A HRC sulake IEC60282 12KV 24KV 36kv

HRC-sulake (korkean repeämiskapasiteetin sulake) on eräänlainen sulake, jossa sulakejohto kuljettaa oikosulkuvirtaa tietyn ajan.

Jos vika ilmenee piirissä, se sammuu. HRC-sulake on valmistettu lasista tai muusta kemiallisesta yhdisteestä. Sulakkeen kotelo voidaan sulkea tiiviisti, jotta ilma ei pääse poistumaan ilmasta. Varokkeen molemmilla puolilla keraaminen kotelo on valmistettu metallikorkilla, joka on hitsattu sulavalla hopealangalla. Sen kotelo sisältää jonkin verran tilaa, joka on ympäröity johdolla, muuten sulakkeen elementti.

Normaaliolosuhteissa sulakkeen läpi kulkeva virta ei anna riittävästi energiaa elementin pehmentämiseen. Jos sulakkeen läpi kulkee valtava virta, se sulattaa sulakkeen elementin ennen kuin vikavirta saavuttaa huippunsa.

Kun sulake on ylikuormitustilassa, sulakkeen elementti ei pala, mutta jos tämä tilanne on olemassa pidemmän aikaa, materiaali, kuten Eutectic, hajottaa ja rikkoo sulakkeen elementin. Kun sulake on oikosulkutilassa, sulakeelementin ohuet osat liukenevat nopeasti ja hajoavat ennen eutektista materiaalia.

Joten tämä on syy tarjota rajoitukset HRC-sulakkeen elementin sisällä.

HRC-sulakkeen rakenne sisältää materiaalia, jolla on korkea lämmönkestävä runko, kuten keramiikka. Tämä keraaminen runko sisältää metallipäädyt, jotka on hitsattu hopeavirtaa kuljettavan elementin läpi.

Sulakkeen rungon sisätila on täytetty täytejauhemateriaalilla. Tässä käytetty materiaali on kvartsia, kipsiä, pölyä, marmoria, liitua jne. Tästä syystä virta ei voi ylikuumentua. Syntynyt lämpö höyrystää sulaneen elementin. Kemiallinen reaktio tapahtuu täyttötehon ja hopeahöyryn välillä, mikä johtaa erittäin kestävään materiaaliin, joka auttaa vähentämään kaaria sulakkeen sisällä.

Yleensä varoke-elementtinä käytetään kuparia tai hopeaa sen alhaisen ominaisvastuksen vuoksi. Tässä elementissä on yleensä kaksi tai useampia osia. Sulake-elementissä on normaalisti kaksi tai useampia osia, jotka on yhdistetty tinaliitoksilla. Tinan sulamispiste on 2400 C, mikä on alhaisempi kuin hopean sulamispiste 980°C. Näin ollen tinaliitosten sulamispiste estää sulakkeen lämpenemisen korkeisiin lämpötiloihin oikosulku- ja ylikuormitusolosuhteissa.
