Johtavana toimittajana Keeya on ylpeä tarjoaessaan poikkeuksellisia ratkaisuja sähkönjakeluun XL-21 pienjännitejakelu- ja ohjauskaapeillaan. Sitoutumisestaan korkeaan laatuun tunnettu Keeya varmistaa, että jokainen kaappi täyttää tiukat standardit ja tarjoaa luotettavan ja tehokkaan pienjännitejärjestelmien ohjauksen. Tarkkaan suunnitteluun keskittyvät Keeyan tuotteet ovat osoitus heidän omistautumisestaan huippuosaamiseen sähkönjakelun alalla, mikä tekee niistä luotettavan valinnan niille, jotka etsivät huippuluokan ratkaisuja ohjauskaappitarpeisiinsa.
Huipputason toimittajiksi tunnustettu Keeya on erinomaista korkealaatuisten XL-21 pienjännitejakelu- ja ohjauskaappien toimittamisessa, mikä takaa verrattoman tarkkuuden ja luotettavuuden sähkönjakelujärjestelmissä.

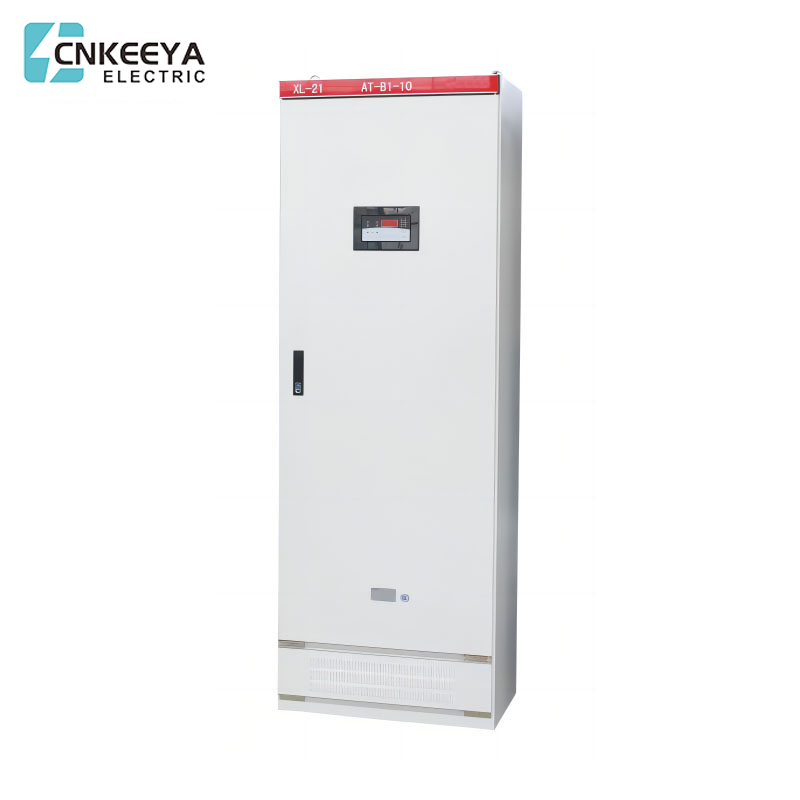

Uusi XL-21 teholaatikko on laajalti käytössä voimalaitoksissa sekä teollisuus- ja kaivosyrityksissä. Sitä käytetään virran tai valaistuksen jakeluun alle 500 V:n kolmivaiheisessa vaihtovirrassa kolmivaiheisissa kolmijohtimisissa, kolmivaiheisissa nelijohtimissa, kolmivaiheisissa viisijohtimissa jne. virranjakelujärjestelmissä, kuten sisäasennus seinää vasten, käyttö näytön edessä ja huolto näytön edessä; laatikon runko on täysin suljettu rakenne, joka on koottu C- tai 8MF-muotoisista materiaaleista. Laatikossa on käytetty uudentyyppistä pyörivää kuorman eristävää kytkintä, jota voidaan käyttää kuormalla. Etuovi on varustettu jännitteen ja virran osoittimilla sekä merkkivaloilla, painikkeilla, vaihtokytkimillä ja muilla pääkomponenteilla. Jakelukotelossa on itse suunnitellut uudet komponentit, kompakti rakenne, kaunis ulkonäkö, kätevä huolto ja erilaisia johdotusratkaisuja, joista käyttäjät voivat valita. Se on ihanteellinen tuote vanhan XL-21-virtakotelon tilalle.
● Ympäristön lämpötila: -5 ℃ ~ +40 ℃, ja keskilämpötila 24 tunnin sisällä ei ylitä +35 ℃ .
● Korkeus: enintään 2000 m.
● Suhteellinen kosteus: enintään 50 %, kun ympäristön lämpötila on +40 ℃; korkeampi suhteellinen kosteus voi olla mahdollista alhaisemmissa lämpötiloissa (esim.: 90% +20 ℃), ottaen huomioon sallitut lämpötilan muutokset. Tuottaa kohtalaista kondensaatiota.
● Kun laite on asennettu, kaltevuus pystytasosta ei saa ylittää 5°.
● Laite tulee asentaa paikkaan, jossa ei ole voimakasta tärinää, iskuja tai korroosiota.
Huomautus: Jos ylität yllä olevat ehdot, voit ottaa yhteyttä yritykseemme.
|
Sarja nro |
Nimi |
Yksikkö |
Arvo |
|
1 |
Pääpiirin nimellisjännite |
V |
AC: 380 |
|
2 |
Apupiirin nimellisjännite |
V |
AC: 220 380 |
|
3 |
Nimellistaajuus |
HZ |
50 |
|
4 |
Nimelliseristysjännite |
V |
660 |
|
5 |
Nimellisvirta |
A |
≤ 800A |
XL-21 Uusi teholaatikkosarja
Kun tuote on saapunut, tarkista ensin, onko pakkaus ehjä ja vahingoittumaton. Jos havaitset ongelmia, ilmoita asiasta vastaavalle osastolle syyn selvittämiseksi. Jos tuotteita ei asenneta heti, ne tulee sijoittaa sopivaan paikkaan normaalit käyttöolosuhteet.
● Käyttäjä valmistelee peruskanavateräksen ja pultit tuotteen asennusta varten, ja peruskanavateräksen ja kaapin rungon välinen liitäntäreikä (katso kuva 1)
● Kun tuote on asennettu, tee tarkastukset ja testit ennen sen käyttöönottoa
● Tarkista, onko kaapin runko irronnut monikerroksisesta maalikalvosta ja onko kaappi kuiva ja puhdas;
● Ovatko pääsähkölaitteiden ja apukoskettimet luotettavia ja tarkkoja;
● Onko pääkomponenttien valinta ja kytkentäperiaate kaaviokuvan mukainen;
● Käytä 500 V megaohmimittaria, jonka eristysarvo on vähintään 1 M2. Kiinnitä mittauksen aikana irrottamaan sähkökomponenttien johdot, jotka eivät kestä jännitettä.
● Käyttöön liittyvät varotoimet
Kun pienjänniteilmakatkaisija on kytketty päälle ja pois useita kertoja, se aiheuttaa pääkoskettimien palovammoja ja tuottaa hiilimateriaaleja kosketusresistanssin lisäämiseksi. Yleiskäyttöinen pienjännitekatkaisin tulee huoltaa ja korjata säännöllisesti sen käyttöohjeiden mukaisesti.
| A | B | C | D | H |
| 800(600) valinnainen | 500 (400) valinnainen | 650 (450) | 450 (350) | 1800(1600) valinnainen |
● Kaikki tuotteen mallit (mukaan lukien pääpiirin ratkaisun numero ja apupiirisuunnitelman numero
● Pääpiirijärjestelmäkaavio, kaapin asettelukaavio.
● Apupiirin sähkökaavio.
● Luettelo kaapin komponenteista (pääväylän tekniset tiedot).
● Kotelon väri (jos ei vaadita, se toimitetaan beigenharmaana) ja kotelon koko. Muut erikoisvaatimukset, jotka ovat ristiriidassa tuotteen normaalien käyttöolosuhteiden kanssa.
