Sisäkäyttöinen korkeajänniteeristyskytkin

Sisäkäyttöinen korkeajänniteeristyskytkin

CNKEEYA, arvostettu tehdas ja luotettava toimittaja, on avaintoimija sähkölaiteteollisuudessa, ja se on erikoistunut edistyneiden sisäkäyttöisten korkeajännitteisten eristyskytkimien tuotantoon. Nämä eristyskytkimet on suunniteltu tarkasti huippuluokan laitoksessamme, ja ne ovat esimerkki huipputeknologiasta ja ylivertaisesta luotettavuudesta sähköjärjestelmissä. Omistautuneina toimittajina asetamme etusijalle yhteistyön hyvämaineisten toimittajien kanssa varmistaaksemme huippuluokan komponenttien integroinnin, mikä takaa poikkeuksellisen suorituskyvyn ja turvallisuuden. Uudella sisäkäyttöisten korkeajännitteisten eristyskytkimien sarjallamme CNKEEYA jatkaa kestävyyden, tehokkuuden ja nykyaikaisen tekniikan standardien asettamista. Valitse CNKEEYA toimittajaksesi uusimman eristyskytkinteknologian saamiseksi ja koe luotettavan ja edistyneen sähköohjauksen tulevaisuus.

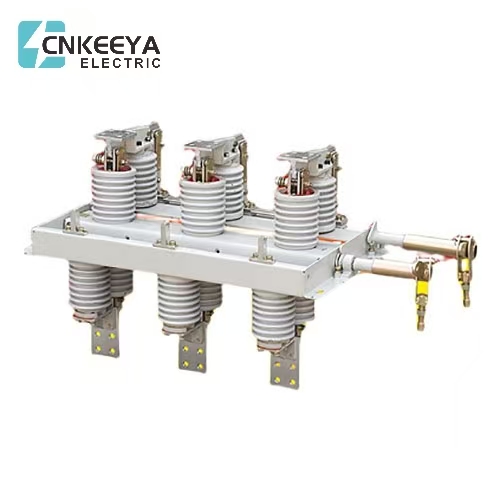

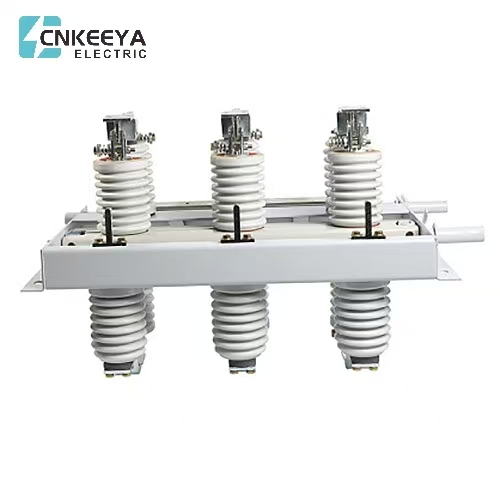

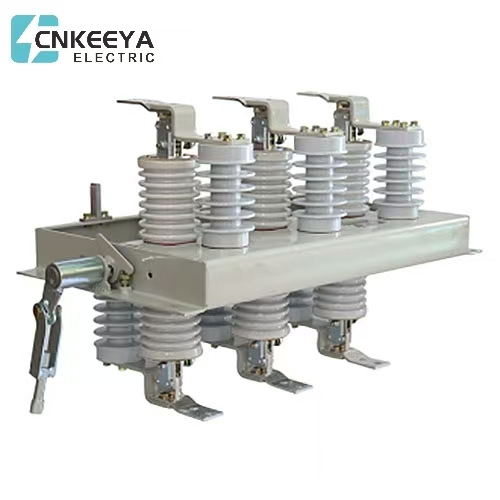

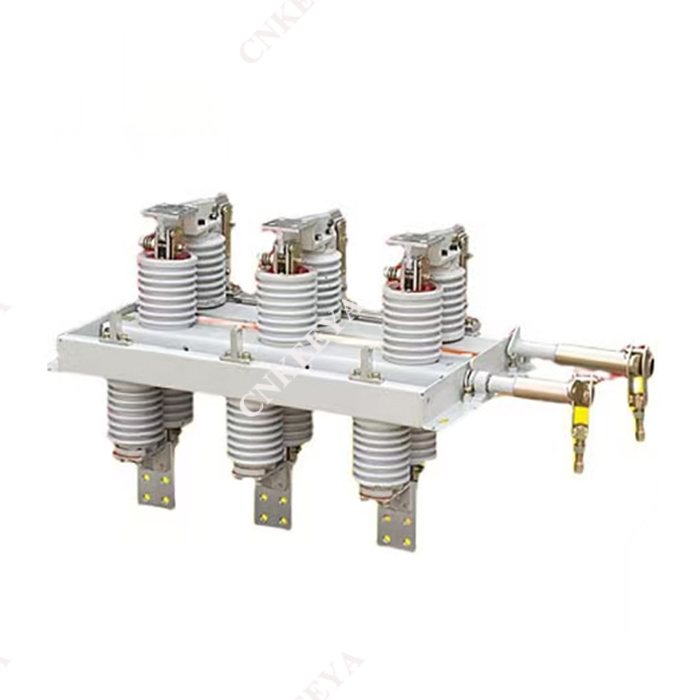

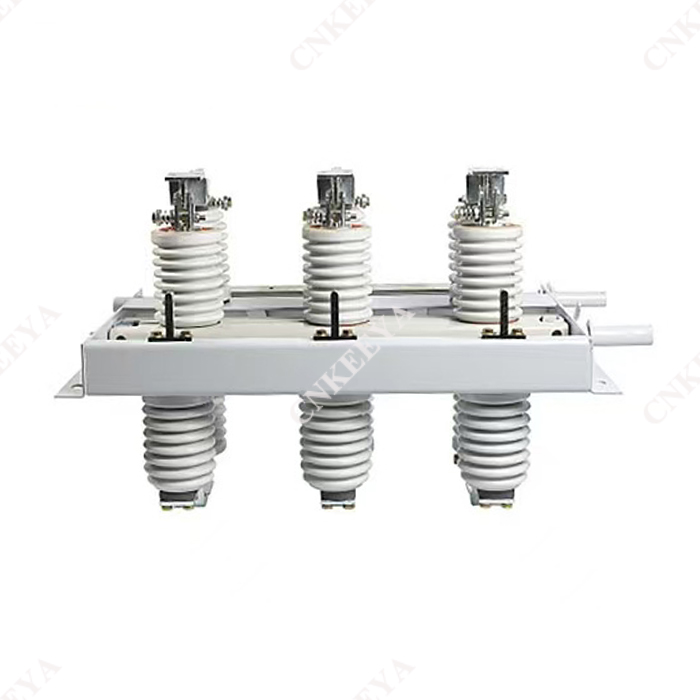

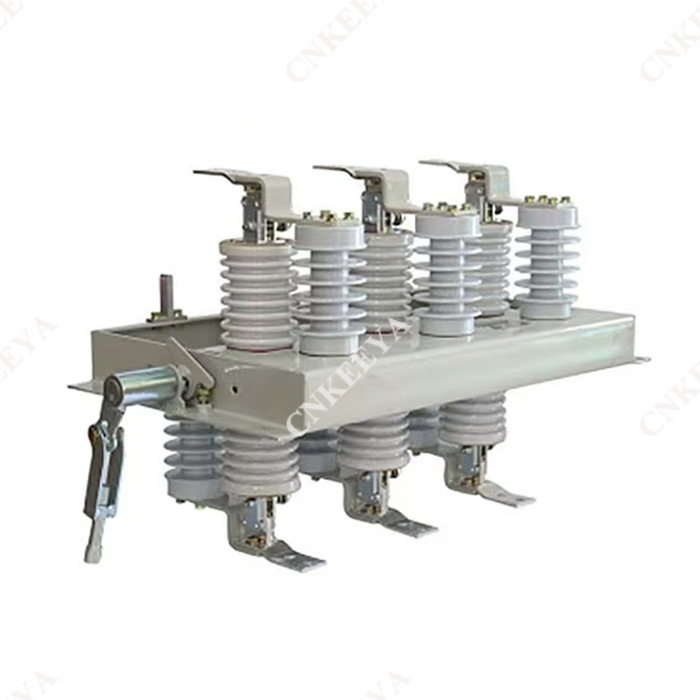

CNKEEYA:n GN30-12(D) -katkaisin on suunniteltu sisäkäyttöön 12 kV:n nimellisjännitteellä ja toimii kolmivaiheisessa vaihtovirtajärjestelmässä 50/60 Hz taajuudella. Sen ensisijainen tehtävä on katkaista ja siirtää virtaa suurjännitesähkölaitteita varten, kun ne ovat jännitteessä, mutta kuormittamattomassa tilassa. Tämä kytkin on varustettu pyörivällä liikkuvalla koskettimella, joka on helppo asentaa kojeistoon, ja se tukee myös seinäasennusta. Se on standardissa IEC62271-102 määriteltyjen standardien mukainen.

Toimintaympäristö:

1. Korkeus: Jopa 1000 metriä merenpinnan yläpuolella.

2. Ympäristön lämpötila: -25°C ja +40°C välillä.

3. Suhteellinen kosteus: Päivittäinen keskiarvo ei ylitä 95 % ja kuukausikeskiarvo ei ylitä 90 %.

4. Seisminen aktiivisuus: Intensiteetti ei ylitä 8 astetta.

5. Nimetyillä alueilla ei saa olla syttyviä, räjähtäviä tai syövyttäviä aineita, eivätkä ne saa altistua voimakkaalle tärinälle.

Sisätilojen korkeajänniteeristyskytkimen avaimen rakenteelliset ominaisuudet:

1. Sisältää hyvin harkitun suunnittelun ja uraauurtavan rakenteen.

2. Kosketuspisteet on jaettu strategisesti kahteen tasoon, mikä johtaa minimaaliseen käyttövoimaan ja paineeseen, mikä mahdollistaa helpon säädön.

3. Parannetut komponentit ajamiseen ja johtamiseen.

4. Käyttää pylvästyyppistä liikkuvaa kosketinta, mikä vähentää tehokkaasti tarvittavaa käyttövoimaa ja varmistaa luotettavan piiriliitännän.

Tekninen parametri

Ääriviivan ulottuvuus

GN30-12/1250 ulkonäkö ja asennusmitat

Hakemus

"GW9-10G"-tyyppinen ulkokäyttöinen suurjännitekatkaisin on yksivaiheisen 50 Hz:n vaihtovirran suurjännitekytkinlaite. Tuote soveltuu 10 kV:n nimellisjännitteelle sähköjärjestelmään virransyötön tekemiseen tai katkaisemiseen jännitteellisessä ja kuormittamattomassa tilanteessa.

Isolaattori käyttää eristettyä koukkutankoa.

Normaalit huoltoolosuhteet

1.Korkeus ei ylitä 1000m;

2.Ympäröivän ilman lämpötila: Korkein +40*C:;Alin:Yleinen alue -30°C. Paramos -40°C;

3. Tuulen paine ei ylitä 700 Pa (vastaa tuulen nopeutta 34 m/s):

4. Maanjäristyksen voimakkuus ei ylitä 8 astetta,

5. Työtilanne on ilman toistuvaa voimakasta tärinää;

8. Tavallisen tyyppisen isolaattorin asennuspaikka tulee pitää heiluvana g9s:n, savukemikaalien laskeuman, suolasuihkusumun vuoksi. pöly

ja muut räjähtävät ja syövyttävät aineet, jotka vaikuttavat vakavasti eristimen eristykseen ja johtavuuskykyyn.

7.Saastumisenkestävä tyyppinen isolaattori soveltuu kuitenkin erittäin likaisille johtavuusalueille. se ei saa olla räjähtäviä tai tulipaloa aiheuttavia aineita.
