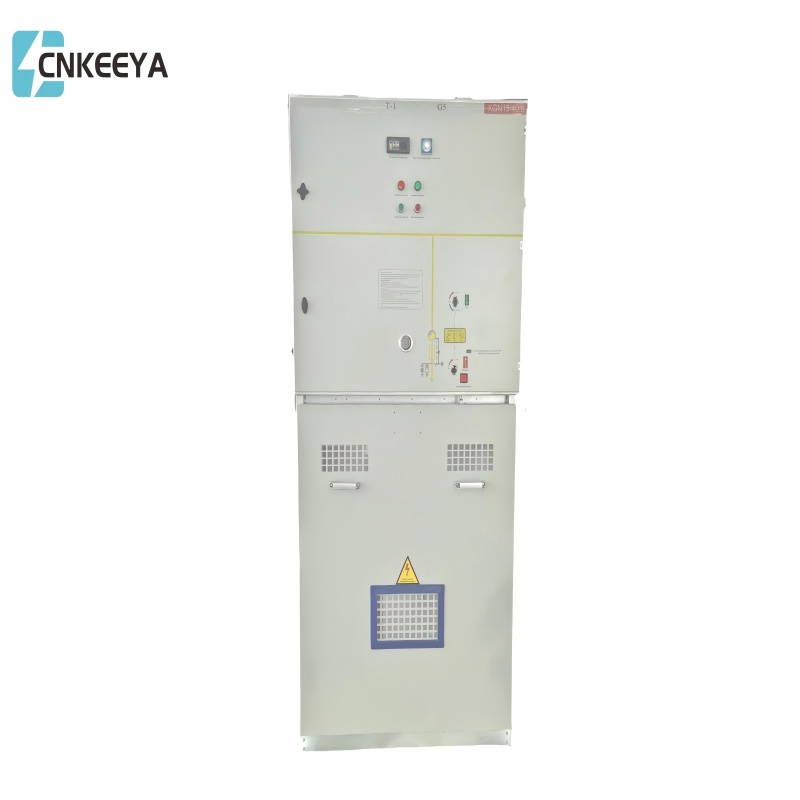

XGN□-35 Täysmetallikoteloitu RMU-rengaspääyksikkö

Model: XGN□-24KV

CNKEEYA,XGN□-35 Full Metal Encloseed RMU Ring Main Unit, hyvämaineinen valmistaja, esittelee ylpeänä Full Metal Encloseed Ring -pääyksikön, joka yhdistää edistyneen teknologian kustannustehokkaisiin ratkaisuihin. Etusijalla on korkealaatuisten tuotteiden toimittaminen kilpailukykyiseen hintaan, jotta voimme varmistaa, että täysmetallikoteloidut rengaspääyksikkömme erottuvat luotettavina ja edullisina ratkaisuina. Tee yhteistyötä CNKEEYA:n kanssa saadaksesi käyttöösi huippuluokan valmistusosaamisen, kustannustehokkuuden ja huippuosaamisen täysin metallikoteloitujen rengaspääyksiköiden alalla. Luota meihin innovatiivisten ratkaisujen löytämisessä, jotka vastaavat tarpeitasi ja pysyt budjetin rajoissa.

Lähetä kysely

Tuotteen Kuvaus

CNKEEYA, XGN□-35 Täysmetallikoteloitu RMU-rengaspääyksikkö, johtava valmistaja, esittelee ylpeänä täysmetallikoteloidun rengaspääyksikön, jossa yhdistyvät huipputeknologia ja sitoutuminen kustannustehokkuuteen. Sitoutumisemme korkealaatuisten tuotteiden tarjoamiseen vastaa keskittymistämme kilpailukykyisten hintojen toimittamiseen. CNKEEYA on luotettava lähde kustannustehokkaille ratkaisuille täysmetallisuljettujen rengaspääyksiköiden alalla. Tee yhteistyötä kanssamme saadaksesi käyttöösi huippuluokan tuotteita, joissa sekä laatu että kohtuuhintaisuus ovat etusijalla.

Kasvata päämuuntajan kapasiteettia ja paranna sähköaseman tehonsyöttökapasiteettia.

Parantaa jakelulinjojen voimansiirtokapasiteettia ja vähentää jakelulinjojen määrää.

Lisää keskijännitelinjojen virransyötön sädettä.

Paranna keskijänniteverkon virransyötön laatua.

Pienennä keskijännitteisen sähköverkon tehohäviötä.

Säästä ei-rautametalleja ja maavaroja.

Malli ja merkitys

Palvelun kunto

● Korkeus: ≤1000m

Ympäristön lämpötila: korkein ympäristön lämpötila +40 ℃, alin ympäristön lämpötila -35 ℃, suurin päivittäinen lämpötilaero 25 ℃;

● Suhteellinen kosteus: päivittäinen keskimääräinen suhteellinen kosteus ≤ 95 %, kuukausittainen keskimääräinen suhteellinen kosteus ≤ 90 %;

● Seisminen intensiteetti: 8 astetta;

Järjestelmän nimellistaajuus: 50HZ;

SF6:n vuotuinen vuotonopeus: ≤0,1 %;

Kotelon suojausluokka: IP3X;

● Huomautus: kun tilaat tämän tuotteen edellä mainittujen ehtojen ulkopuolella, ota yhteyttä yritykseemme.

Executive-standardi

● GB/T156 Vakiojännitteet

● GB 311.1 Eristyksen koordinointi - Osa 1: Määritelmät, periaatteet ja säännöt;

● GB 38043.6kV~40.5kV Korkeajännitteiset vaihtovirtakytkimet yli 3.6kV ja alle 40.5kV nimellisjännitteille GB 3906 Vaihtovirtaiset metallikoteloidut kojeistot ja ohjauslaitteet yli 3,6 kV ja enintään 40,5 kV nimellisjännitteille;

● GB/T 11022 Korkeajännitekytkinlaitteiden ja ohjauslaitteiden standardien yhteiset tekniset tiedot;

● GB/T 12 022 Rikkiheksafluoridi teolliseen käyttöön;

● GB16926 Korkeajännitteiset vaihtovirtakytkin-sulakeyhdistelmät;

● DL/T 404 AC korkeajännitekojeiston paneeli Täysin metallikoteloitu rengaspääyksikkö

Tekninen parametri

Ei.	Nimi		Yksikkö	Kuormakytkinkaappi	Kytkin-sulake-yhdistelmäkaappi
1	Nimellisjännite		kV	24
2	Nimellistaajuus		Hz	50
3	Nimellisvirta		A	630	125
4	Nimellinen kuorman katkaisuvirta		A	630	125
5	Nimellislyhytkestovirta (tehollinen) (3 s)		kA	20
6	Nimellishuippukestävyysvirta		kA	50
7	Suljetun silmukan katkaisuvirta		A	630
8	Suurin siirtovirta		A		31.5
9	Tulevaisuuden oikosulku katkeaa sulakkeen virta (tehollinen)		kA		1400
10	2s lyhytkestoinen maadoituskytkimen virta		kA	20
11	Nimellisvirran katkeamisajat		Aika	≥100
12	Mekaaninen käyttöikä	Latauskytkin		≥ 2000
		Maadoituskytkin		≥ 2000
13	SF6-kaasun vuotuinen vuotonopeus	SF6-kaasun vuotuinen vuotonopeus	%	≤0,1
14	Nimellinen lyhytaikainen tehotaajuus kestää jännitettä (tehollinen)	Eristysetäisyyden yli	kV	64(79)
		Kytkimen avautumisetäisyys	kV	64(79)
		Vaihe vaihe, vaihe maahan	kV	50(65)
	nimellinen salamaimpulssin kestojännite (huippu)	Eristysetäisyyden yli	kV	110(145)
		Kytkimen avautumisetäisyys	kV	110(145)
		Vaihe vaihe, vaihe maahan	kV	95(125)
15	Lämpötilan nousun raja		K	GB/T11022:n mukaan
16	Toimintamekanismi			Manuaalinen tai sähköinen plus manuaali
17	Käyttöjännite		V	suositeltu DC110, valinnainen DC24 tai DC48 AC220
18	Kaapissa olevien eristysosien ryömintäetäisyys		mm/kV	≥20(24kV)220(laskettu per 24kV)
19	Kotelon suojausluokka			IP3X
20	Vapaa ilmaetäisyys paljaasta johtimesta (vaiheesta maahan ja vaiheesta vaiheeseen)		mm	≥ 180
21	Nimellinen latauskaapelin katkaisuvirta		A	25
22	Kytkentäinduktanssivirta kuormittamaton muuntaja		A	0-15A
23	Asynkronian avaaminen ja sulkeminen		ms	<5
24	Pääpiirin vastus (ilman sulaketta)		μΩ	<140

Huomautus: Kytkin-sulake-yhdistelmän nimellisvirtaa käytetään koko kuormakytkimen ja valitun sulakkeen yhdistettyyn laitteeseen. Sulujen ulkopuolella olevat tiedot viittaavat nollapisteen maadoitusjärjestelmään matalan vastuksen kautta, ja suluissa olevat tiedot viittaavat nollapisteen maadoitukseen tai maadoittamattomaan järjestelmään kaarenvaimennuskäämin kautta.

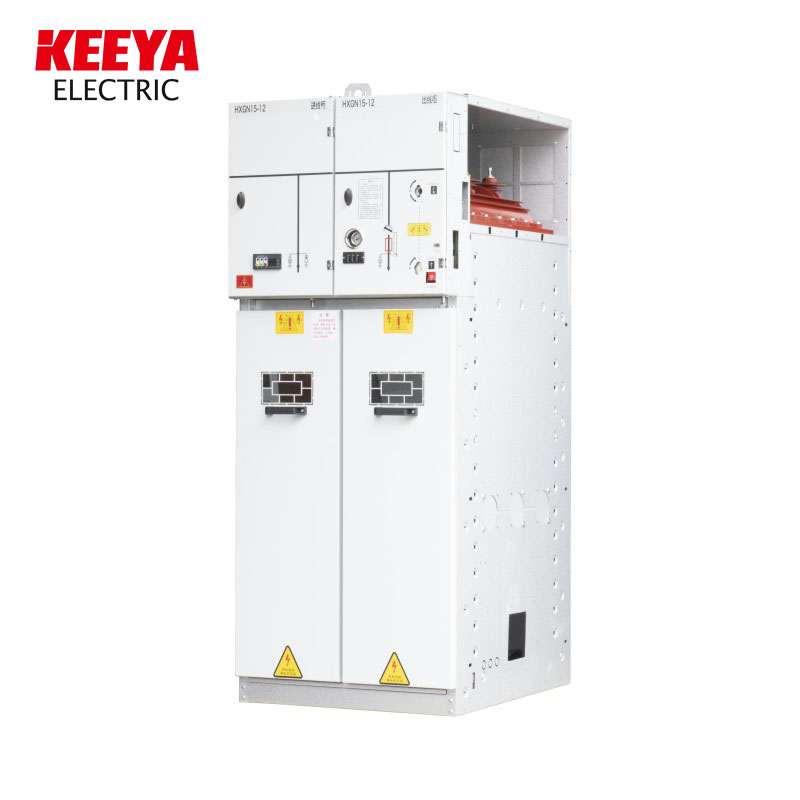

Täysin metallikoteloitu rengaspääyksikkö

Ääriviivan koko

Sisääntulevan (lähtevän) linjakaapin ääriviivakaavio

Kytkinkaapin käyttötarkoitus	Kaapin leveys (mm)	Kaapin syvyys (mm)	Kaapin korkeus (mm)
Saapuva kaappi	750	1020	1900
Lähtevä kaappi	500	1020	1900
kaappi	500	1020	1900
Bussi pariskuntakaappi	500	1020	1900
Varabussi pariskuntakaappi	500	1020	1900
Bussin siirtymäkaappi	500	1020	1900
Mittaus kaappi	1120	1020	1900

Huomautus:

1. Kytkinkaapin nimellissyvyys sisältää kaikki ovipaneelin ulkoreunat (pois lukien kuperat elementit, lukot, tapit ja ovipaneelin kuperat osat)

2. Kytkinkaapin nimelliskorkeus, mukaan lukien kaikki pään ulkoreunat (pois lukien kuperat renkaat)
