Tarkka energian mittaus, virran mittaus ja tehonjakeluviivojen, muuntajien ja sähkölaitteiden suojaaminen sähköjärjestelmässä

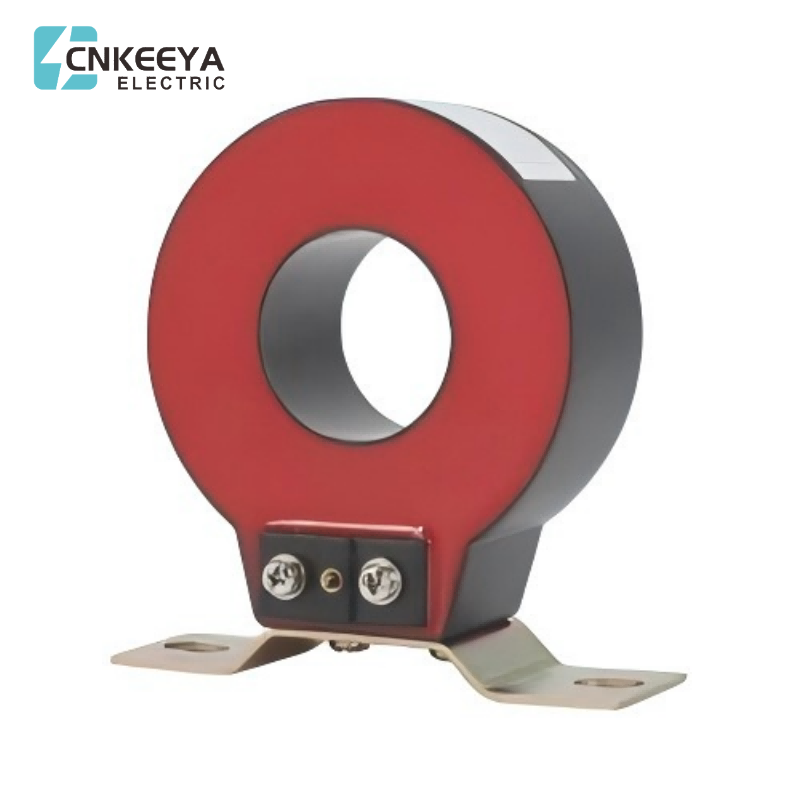

LMZC (1、2) -10 Korkean tarkkuuden Curent-muuntaja soveltuu vaihtovirtajärjestelmään 35KV ja 10 kV virransyöttölaitteiden virran ja energian mittaamisen ja suojauksen alapuolella. Nykyisellä muuntajalla on edut pienikokoisista, kevyistä, helpoista asennuksista jne. Ominaisuudet. Tämän virran muuntajien sarjan mittausydin on komposiittikomposiitti, jolla on suuri läpäisevyys ja matala kylläisyys magneettinen induktio. Magneettisena materiaalina kultaraudan ytimessä on korkea mittaustarkkuus ja instrumenttiturvakerroin. Korkealaatuinen tuodu piidarkki on edistynyt prosessoinnin jälkeen, sitä käytetään rautaydintä käämin suojaamiseksi varmistaen tarkan rajakertoimen. Toroidiset ydin- ja toissijaiset käämitykset otetaan korkealaatuiseen epoksihartsiin, tyhjiö valettu liekin häviävässä muovikuoressa, kosteudenkestävässä, vakaassa suorituskyvyssä ja huoltovapaassa. Tämän tyyppinen nykyinen muuntaja on pieni, painopiste ja pieni avaruudessa. Se on kiinnitetty rengasverkkokaapin kytkinkaapin kaapelihuoneeseen. Väli vain kaapeli sisäreiän läpi, mikä on yksinkertainen, nopea, harmoninen ja kaunis.
Huolto-olosuhteiden lämpötila: -35 ° C ~ +55 ° C, enintään +40 ° C.
Merenpinnan yläpuolella korkeus: 0 ~ 3000m.
Ilmakehän olosuhteet: Ei erittäin saastuneita, virheitä, eroosiota, radioaktiivisuuskaasuja. Tekniset parametrit: Nimellistaajuus: 50Hz tai 60Hz
Nimellistoverkko: 5A tai 1A
Toissijainen käämitystehoa kestävä jännite: 3 kV, 1 min
Turvakerroinluokitus (FS) <5
Sovellusstandardi: GB1208-2006; IEC 60044-1; NTC 2205
Tarkkuusluokka: 0,5 s tai 0,5, 1;
