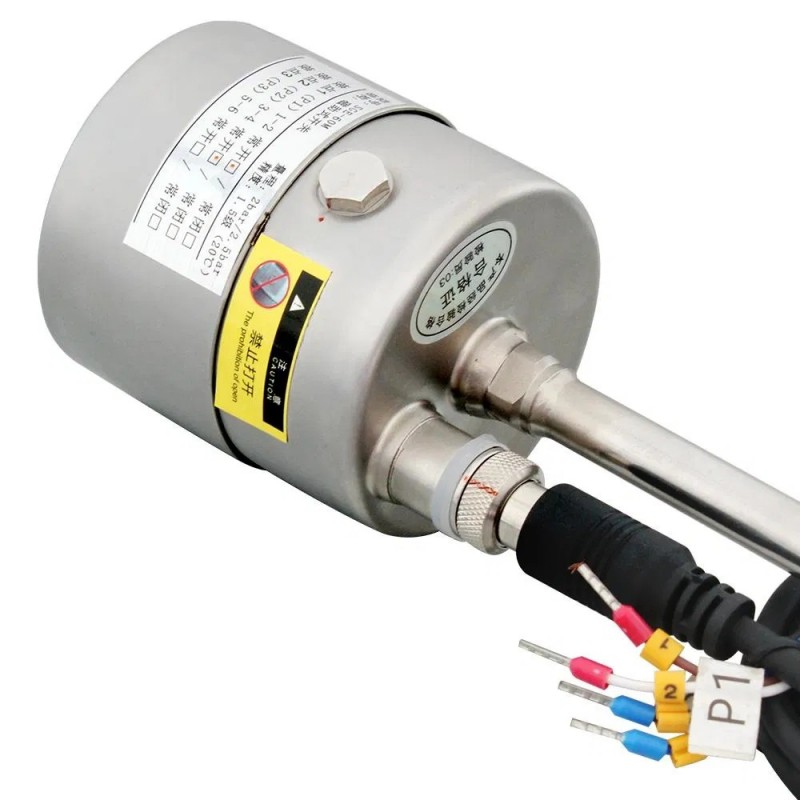

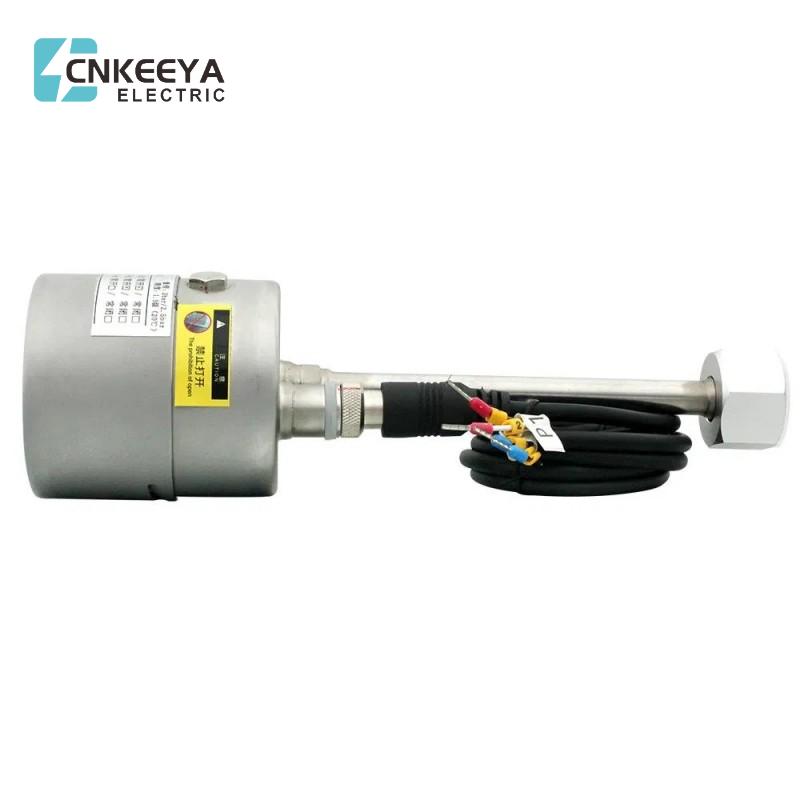

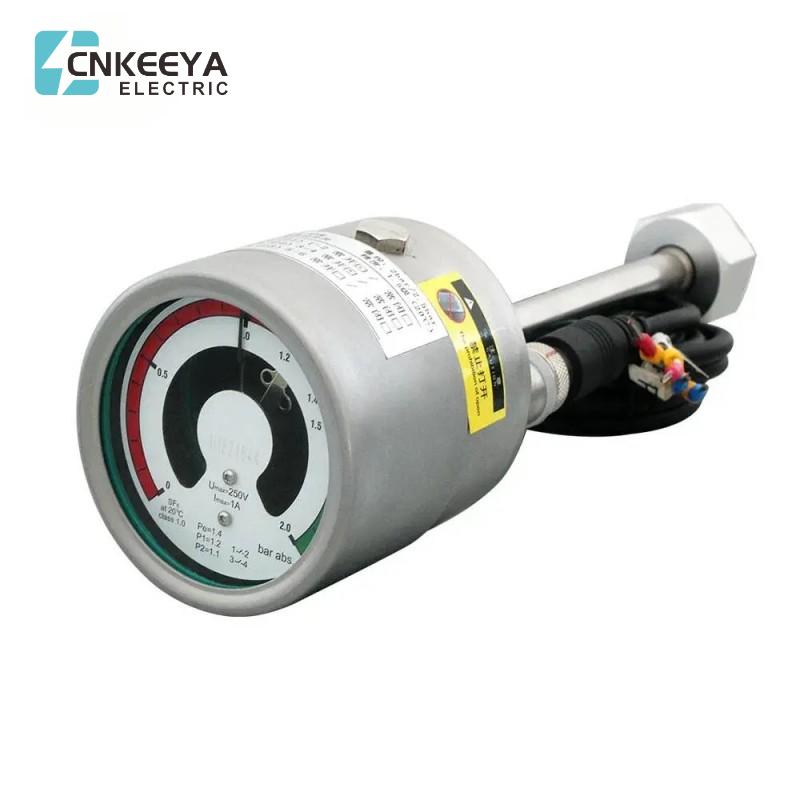

SF6 Barometri SF6

Yleiskatsaus

SF6 Barometri SF6

Käytetään SF6-kaasun tiheyden havaitsemiseen suljetussa säiliössä, käytetään laajasti keskijännitekojeistoissa ja GIS:ssä, voidaan käyttää ulkona kovissa olosuhteissa. Pieni tilavuus, erityinen räätälöity asennusliitäntä, kätevä ja luotettava. Paineliitäntä voidaan räätälöidä asiakkaan vaatimusten mukaan. Useita kytkintoimintokoskettimia voidaan tarjota käyttäjän vaatimusten mukaan.

Tekninen parametri

1. Kuoren halkaisija: φ60 mm

2. Kuoren materiaali: ruostumaton teräs

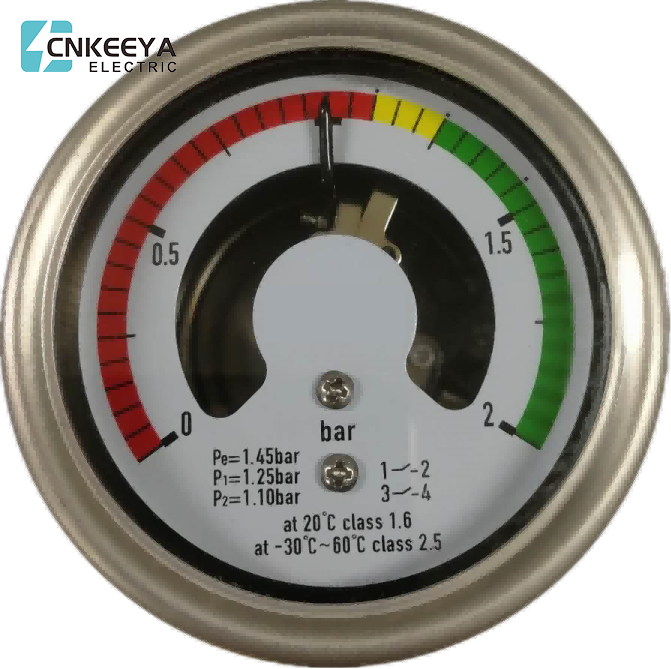

3. Mittausalue: 0-2 bar (abs.)

4. Mittaustarkkuus: 1,5 astetta (20 ºC:ssa); 2,5 astetta (-30 ºC - +60 ºC) (kaasutila)

5. Työympäristö: Lämpötila -30 ºC - +60 ºC, suhteellinen kosteus ≤ 95 % RH

6.IP-luokka: IP65

7. Absoluuttinen vuotonopeus: ≤1X10-9Pa.m³/(heliumvuodon tarkistus)

8. Yhteydenottolomake: Magneettiavusteinen sähköinen kosketinkytkin (enintään kaksi ryhmää, normaalisti auki tai normaalisti suljettu, kolme ryhmää voidaan mukauttaa asiakkaan vaatimusten mukaan)

9. Asennus: Aksiaalinen suunta

10. Eristyksen suorituskyky: eristysvastus > 100 MΩ (500 VDC)

eristyksen kesto Jännite: 2000V,50/60HZ 1min

11. Koskettimen sähköiset parametrit: Teho 30VA, Max käyttöjännite: 380 V, Max virta: 1A

12. Paino: 0,3 kg

13. Paineherkkä komponentti: Bourdon-putket
