Ulkoinen tyhjiökatkaisin

CNKEEYA Outdoor Vacuum Circuit Breaker on luotettava ja kestävä korkean suorituskyvyn sähkölaite, joka on suunniteltu ulkokäyttöön sähkönjakelujärjestelmiin. Sen erinomainen suorituskyky ja luotettavuus tekevät siitä yhden energiateollisuuden suosituimmista katkaisijasta.

1. Tuotteen kuvaus

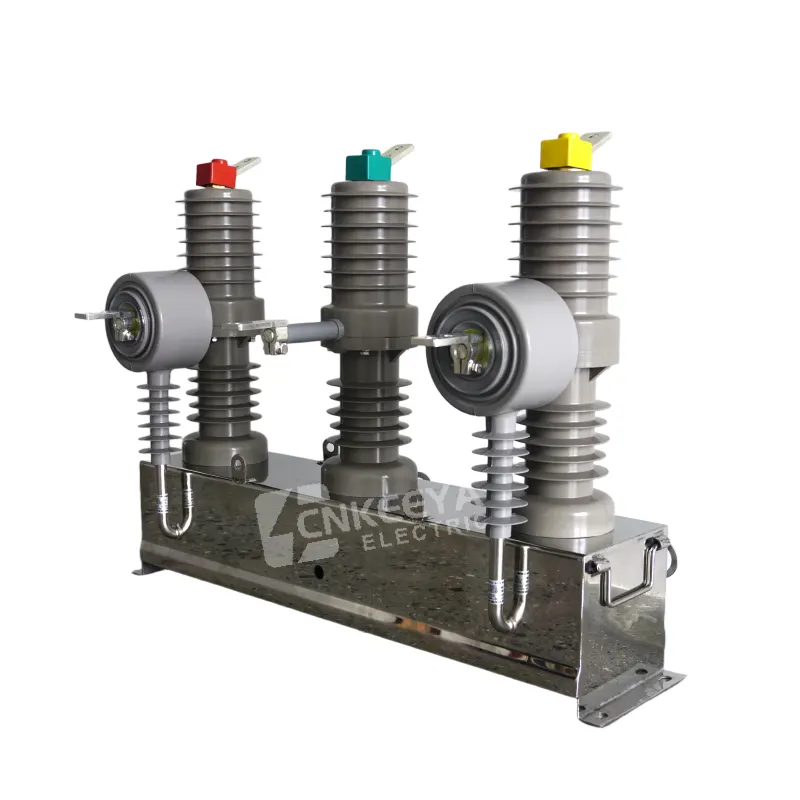

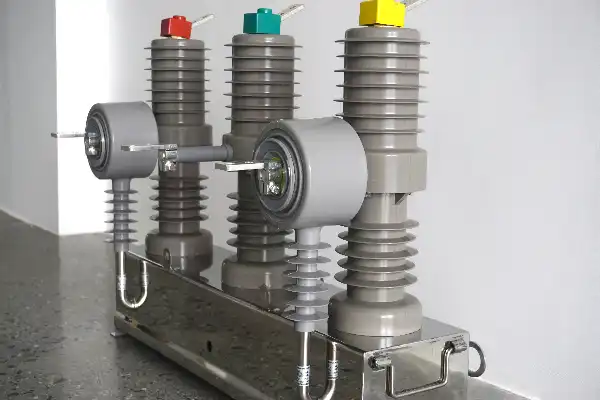

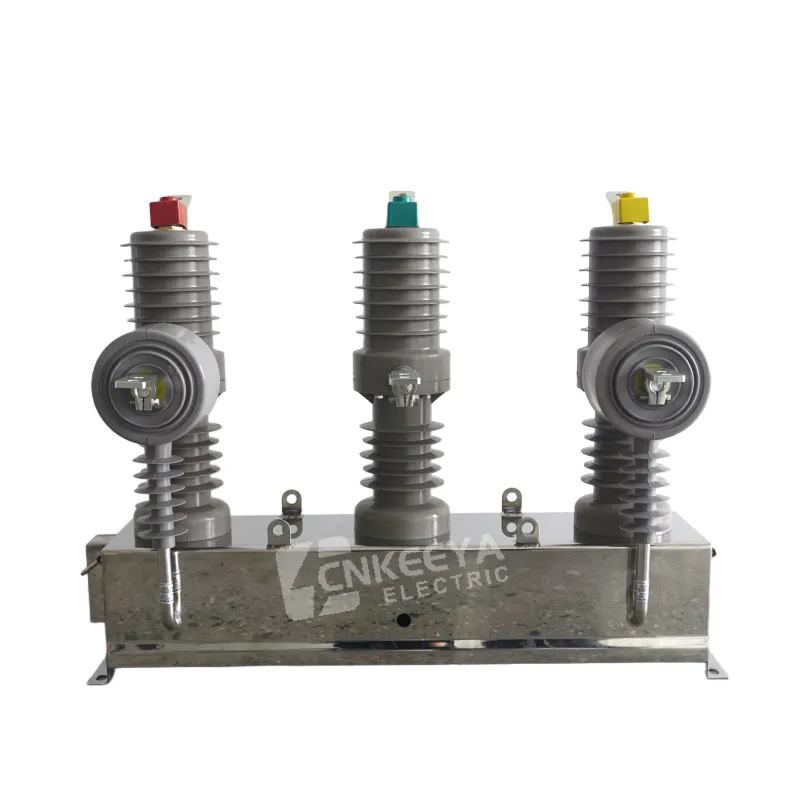

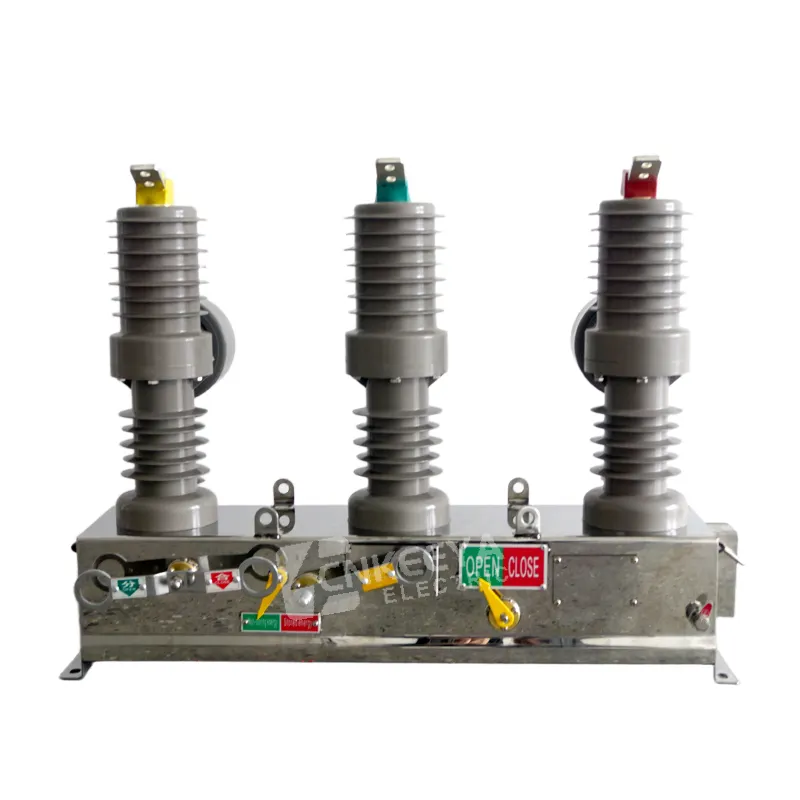

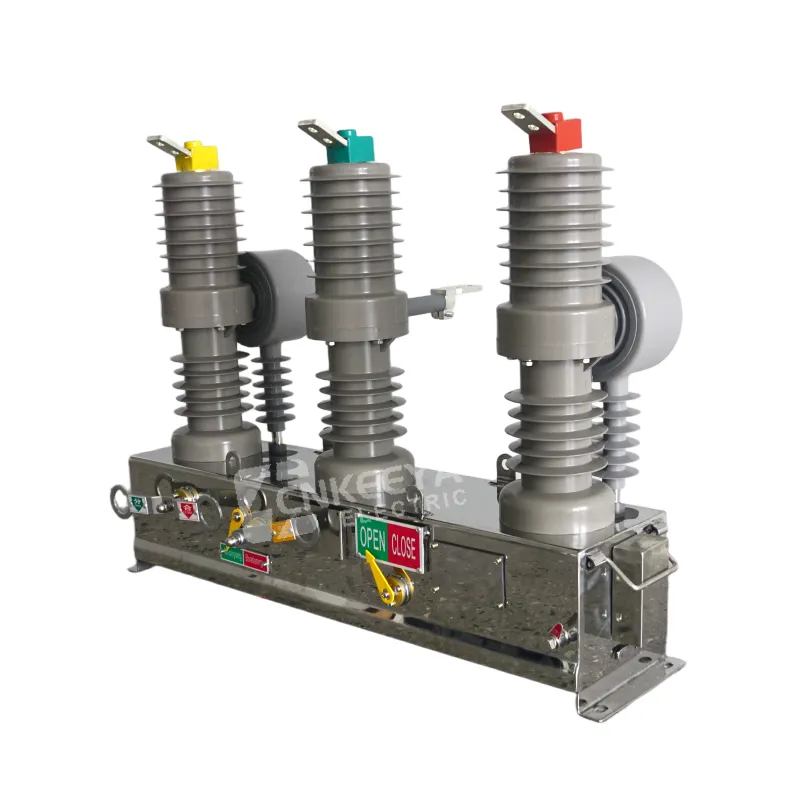

ZW32-12/630-20 on 12 kV:n pylväisiin asennettava tyhjiökatkaisin ulkokäyttöön. Nimellinen taajuus: 50 Hz kolmivaiheinen vaihtovirta; Nimellisvirta: 630 A; Nimellinen oikosulkukatkaisuvirta: 20 kA. Sitä käytetään laajasti kaupunkien ja maaseudun sähköverkoissa, teollisuuden ja kaivostoiminnan oikosulku- ja ylikuormitusjärjestelmissä. sopii toistuviin käyttötarkoituksiin.

Mallin merkitys

ZW32: Ulkoinen tyhjiökatkaisinsarja

12: Nimellisjännite 12kV

630: Nimellisvirta 630A

20: Nimellinen oikosulkukatkaisuvirta 20kA

Tuotteen kuvaus:

Outdoor Vacuum Circuit Breaker on edistynyt katkaisija, joka on erityisesti suunniteltu ulkokäyttöön korkeajännitteisille sähkönjakelujärjestelmille. Se käyttää tyhjiökaarisammutustekniikkaa luotettavan suojan ja ohjaustoiminnon tarjoamiseksi sähköjärjestelmällesi.

2. Tuotteen ominaisuudet

2.1 Rakennesuunnittelu

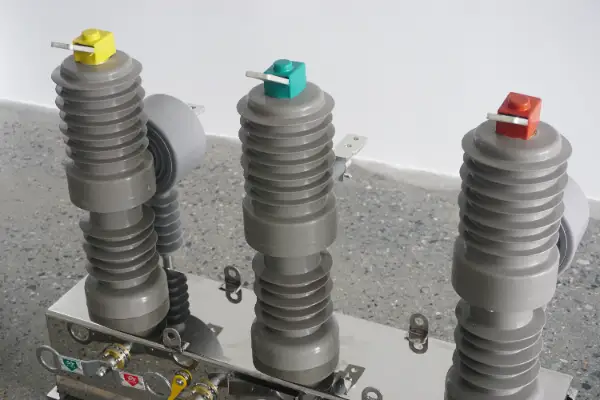

Kolmivaiheinen pilari täysin suljettu rakenne, sisäänrakennettu käyttömekanismi, pölytiivis, kosteudenkestävä ja kondensaation esto.

Kompakti koko ja kevyt, helppo pylväsasennus, erikoisperustaa ei tarvita.

Valinnainen eristyskytkin, jossa on näkyvä murtumiskohta avausasennossa ja väärinkäytön estävä lukitus huoltoturvallisuuden takaamiseksi.

2.2 Eristys ja valokaaren sammuttaminen

Hyväksyy tyhjiökatkaisijan, öljytön ja SF6-vapaa, ympäristöystävällinen ilman palo- tai räjähdysvaaraa.

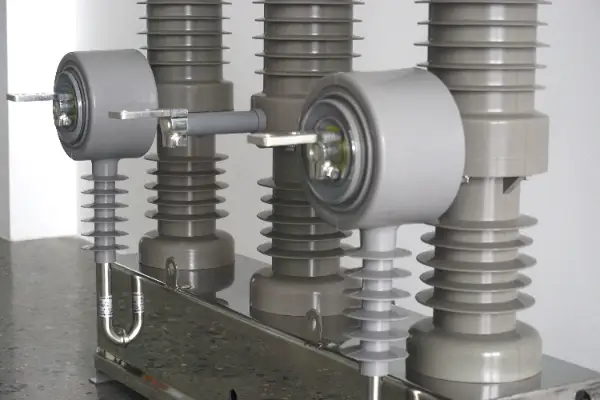

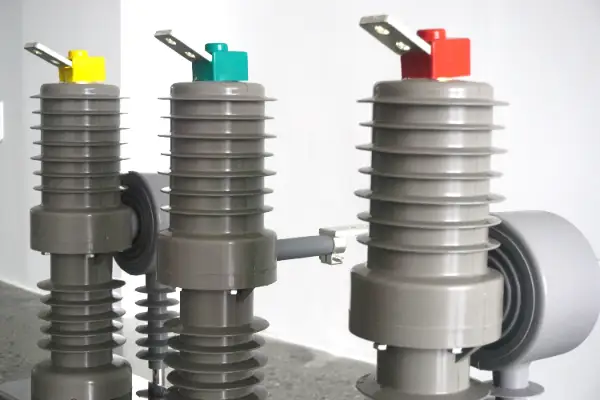

Piikumikomposiittieristys, otsoninkestävä, UV-kestävä ja vahva hydrofobisuus; soveltuu laajaan lämpötila-alueeseen -40 ℃ ~ +70 ℃ ja luokan IV saasteympäristöön.

Kupari-kromikontakti aksiaalisella magneettikentän rakenteella, vahva katkaisukyky ja pitkä sähköinen käyttöikä, ihanteellinen toistuvaan käyttöön.

2.3 Käyttö ja ohjaus

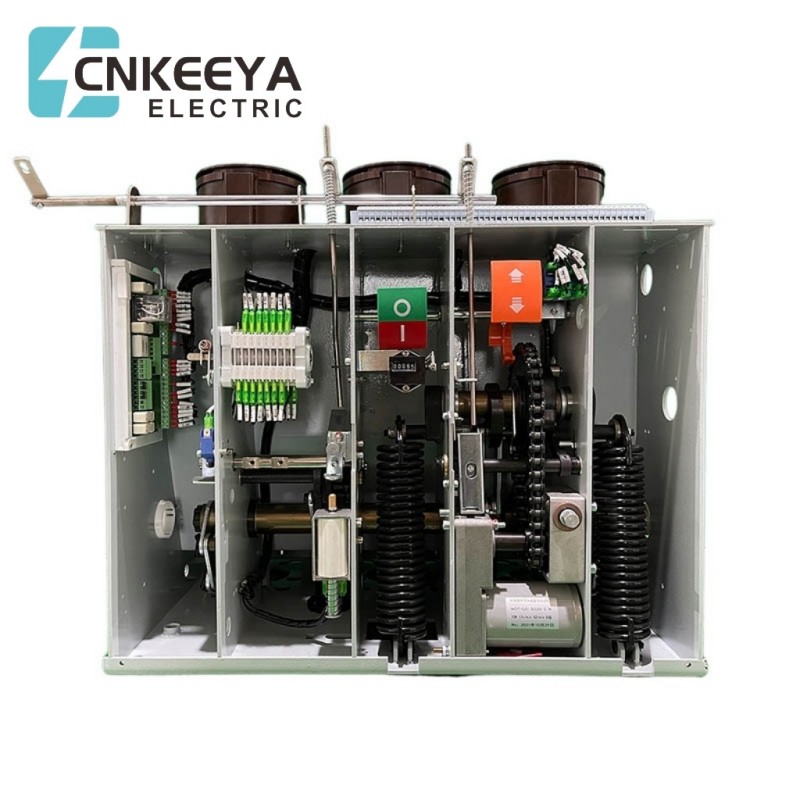

Jousimekanismi / kestomagneettimekanismi valinnainen, tukikäsikirja, sähkö- ja kaukosäädin.

Kestomagneettimekanismi, jossa on vähemmän osia ja lyhyt voimansiirtoketju; mekaaninen käyttöikä jopa 30 000 kertaa, aukioloaika ≤8ms.

Ulkoinen CT/PT konfiguroitava, integroitu ylivirta, hetkellinen laukaisu- ja maasulkusuoja; varustettu älykkäällä ohjaimella uudelleensulkemista ja vikamuistia varten.

2.4 Materiaali ja suojaus

Kaappi: Ruostumaton teräs / Dacromet ruosteenestopinnoite UV-kestävällä lakalla, suolasumua ja korroosiota kestävä.

Täysin suljettu rakenne, kestää 12 mm jääpinnoitetta ja 35 m/s tuulen nopeutta, vakaa toiminta jopa 2000 m korkeudessa.

3. Myyntipisteet

3.1 Korkea turvallisuus ja luotettavuus

Tyhjiökaarisammutus + ympäristöystävällinen materiaali, ei palo- ja räjähdysvaaraa, huoltovapaa toiminta.

Millisekunnin tason viankatkaisu, nopea vianeristys sähkökatkon laajuuden minimoimiseksi.

3.2 Älykäs yhteensopivuus

Yhteensopiva jakeluverkkoautomaation kanssa, tukee etävalvontaa, tiedonsiirtoa ja aktiivista vikahälytystä.

Integroitu ensisijainen ja toissijainen suunnittelu, kansallisten verkkostandardien mukainen, helppo liittää älykkään sähköverkkoon.

3.3 Kustannustehokas ja korkea tehokkuus

Pitkä mekaaninen ja sähköinen käyttöikä, alentaa vaihto- ja ylläpitokustannuksia, pienentää koko elinkaaren investointeja.

Yksinkertainen asennus ja pieni jalanjälki, säästää maa- ja vesirakennuskustannuksia, lyhentää rakennusaikaa.

3.4 Erinomainen sopeutuvuus ympäristöön

Laaja käyttölämpötila-alue, vahva saastumisen ja korroosion estokyky; vakaa pitkäaikainen käyttö ankarissa ulko-olosuhteissa, sopii kaupunki-, maaseutu-, vuoristo- ja rannikkoalueille.

Ominaisuudet:

Tehokas tyhjiökaarisammutustekniikka: Edistyksellisen tyhjiökaarisammutustekniikan käyttö varmistaa nopean ja luotettavan piirin katkaisun ja vähentää energiahävikkiä.

Erinomainen säänkestävyys: Suunniteltu täyttämään ulkoympäristön ankarit vaatimukset, sillä on erinomaiset vedenpitävyys ja pölytiivis ominaisuudet, mikä varmistaa laitteiden vakaan toiminnan.

Luotettava toimintakyky: Sillä on luotettava oikosulkukestävyys ja se soveltuu voimajärjestelmiin erilaisissa työolosuhteissa varmistaen laitteiden ja järjestelmien turvallisen toiminnan.

Älykäs ohjaus ja valvonta: Varustettu edistyneellä ohjausjärjestelmällä, se voi seurata sähköjärjestelmän toimintatilaa reaaliajassa ja tarjota monipuolista turvallisuutta.

Mukautettava kokoonpano: Tarjoaa erilaisia ​​teknisiä tietoja ja malleja, ja se voidaan räätälöidä asiakkaiden tarpeiden mukaan vastaamaan eri sähköjärjestelmien vaatimuksia.

Outdoor Vacuum Circuit Breaker soveltuvat kentät:

Korkeajännitteinen sähkönjakeluasema

Teollisuuden tehdasalue

tuulipuisto

aurinkoenergian stat
