FLAIR 23DM jännitteentunnistusrele (osanumero EMS58355)

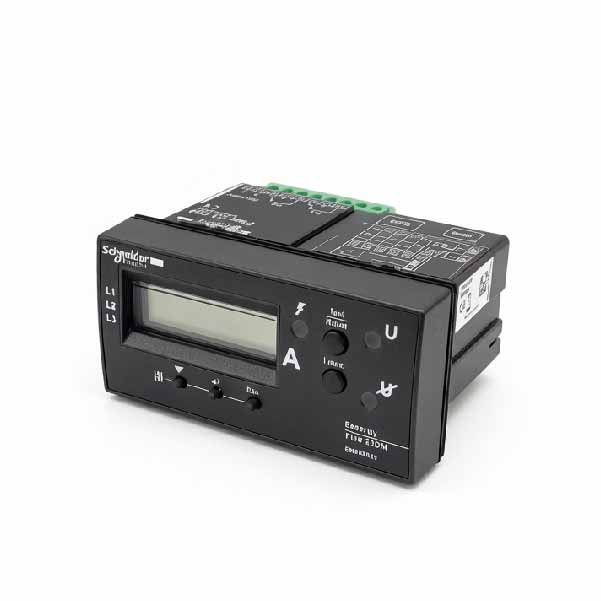

FLAIR 23DM Jännitteentunnistusrele (osanumero EMS58355) Tuotteen yleiskuvausFLAIR 23DM on Schneider Electricin kehittämä älykäs jännitteenvalvontalaite keskijännitekaasueristeisille rengaspääyksiköille (RMU, malli SM6/RM6). Se integroi kolmivaiheisen jännitteen mittauksen, verkkovikahälytyksen, live-line-ilmaisun ja Modbus-etäviestinnän. Se voidaan yhdistää VPIS-V0-jänniteilmaisimiin ja EMS58423-liitäntäkaapeleihin täydellisenä sarjana, jota käytetään laajalti jakelun kytkentäasemissa ja ulkona olevissa RMU-kaapeissa. Ydintoiminnot

L1/L2/L3 kolmivaiheisen jännitteen reaaliaikainen valvonta, joka havaitsee tarkasti jännitteen, jännitehäviön ja vaihehäiriön.

Keskijännitteen verkkovikakanavan ilmaisu: kaappaa automaattisesti oikosulku-, maasulku- ja vaihekatkosvirheet, näyttää vikavaiheen ja vikakoodin paikallisella LCD-näytöllä.

Relelähtö jännitteen läsnäolo/poissaolologiikkaa varten paikallisten merkkivalojen tai etähälytyslaitteiden laukaisemiseksi.

Sisäänrakennettu Modbus RTU -tiedonsiirtoportti, joka tukee yhteyttä SCADA- ja jakeluautomaatiojärjestelmiin tiedon etälatausta ja valvomatonta valvontaa varten.

Tärkeimmät edut

Integroitu LCD-näyttö paikalliseen reaaliaikaiseen jännitteen lukemiseen ja vikakyselyyn, helppo käyttöönotto paikan päällä.

DIN-kiskoasennusrakenne, täysin yhteensopiva Schneiderin keskijännitekojeistokennojen kanssa.

Yhdessä alkuperäisen VPIS-V0 jännitteenilmaisimen kanssa koko järjestelmä on IEC 62271-206 -standardin mukainen.

Teolliset laajan lämpötilan laitteistot, jotka kestävät korkeita lämpötiloja, kosteutta ja voimakkaita sähkömagneettisia häiriöitä kytkinkaappien sisällä.

Vakio-Modbus-protokolla, joka on yhteensopiva useimpien jakelun valvontaalustojen kanssa, kätevä älykkään sähköverkon päivittämiseen.

Käyttöalue 10kV ~ 36kV keskijänniterengaspääyksiköt, kaasueristetyt kytkinlaitteet, ulkojakelukaapit, kaupalliset ja asuinrakennukset.
