Amerikkalaisen tyyppinen esivalmistusasema

Cnkeeya, tunnettu tehdas ja luotettava toimittaja, on erikoistunut huipputeknisten amerikkalaisten tyyppisten esittelyasemien tuotantoon. Sitoutumalla innovaatioihin ja tarkkuustekniikkaan tehtaamme on erinomainen näiden edistyneiden sähköasemien muotoilussa, jotka on suunniteltu vastaamaan sähköinfrastruktuuriteollisuuden kehittyviä tarpeita.

Lähetä kysely

Tuotteen Kuvaus

Omistautuneina toimittajina Cnkeeya asettaa etusijalle alan laadun ja noudattamisen ja tarjoaa huipputekniset ratkaisut energianjakelujärjestelmien parantamiseksi. Uudella amerikkalaisten tyyppisten esittelyasemien linjalla Cnkeeya jatkaa vertailuarvoa luotettavuuden, tehokkuuden ja nykyaikaisen tekniikan kannalta. Valitse Cnkeeya toimittajasi viimeisimmille sähköasemille ja koe tehokkaan ja edistyneen sähkönjaon tulevaisuus.

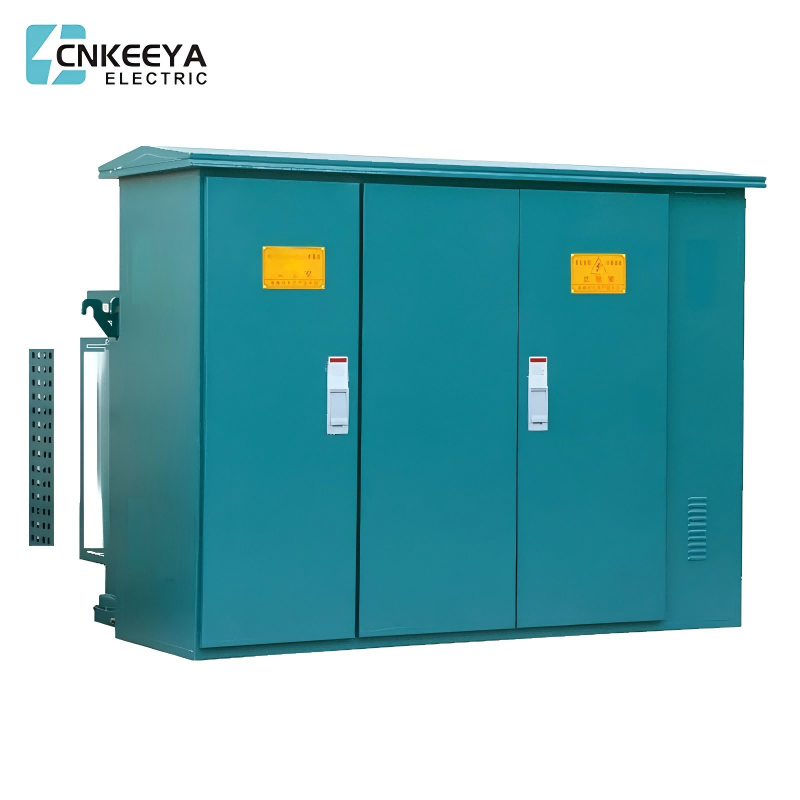

ZGS11-12-sarja amerikkalainen tyyppinen esivalmistusasema (amerikkalainen tyyppi), jolla on pieni tilavuus, helppo asennus ja ylläpito, pieni melu, pieni häviö, varkaudenesto, ylikuormituskyky, täysi suoja ja muut ominaisuudet. Se sopii uusille asuinalueille, vihreille vyöille, puistoille, asemille, hotelleille, rakennustyöille, lentokentille ja muihin paikkoihin.

ZGS11-12-sarjan amerikkalainen tyyppinen esivalmistusasema (amerikkalainen tyyppi), joka sopii 10 kV: n rengasverkon virtalähteeseen, kaksoisvirtalähteen tai päätelaitteiden virtalähdejärjestelmiin, käytetään sähköasemana, mittaus-, kompensointiohjaus- ja suojauslaitteina. Tämä tuote on seuraavien standardien mukainen: GB/T17467-2020 "Korkeajännite/matalajännite esivalmistetut sähköasemat" ja DL/T537-2018 "6-35KV laatikkoasemat Tekniset olosuhteet".

Huoltotila

● Korkein: enintään 1000 m;

● Ympäristön lämpötila: -35 ℃ ~+40 ℃;

● Suhteellinen kosteus: päivittäinen keskiarvo enintään 95%, kuukausittainen keskimäärin enintään 90%;

● Asennuspaikka: Ei tulipaloa, räjähdysriskiä tai kemiallista syövyttävää kaasua ja hyvin ilmettyä, maa-upotuskulma on enintään 3 °.

Tekninen parametri

Esivalmistettu sähköaseman tekninen parametritaulukko

Ei.	Esine	Yksikkö	Tekninen parametri
1	Nimellisjännite	KV	12/0,4 (HV/LV)
2	Enimmäisjännite	KV	12 (HV SLD)
3	Nimellistaajuus	HZ	50
4	Nimelliskapasiteetti	kva	50-1600
5	1 minuutin tehotaajuus kestää jännitettä	KV	35
6	Salaman impulssijännite	KV	75
7	Jäähdytyskoodi		Öljy-
8	Korkea Jännitteen varmuuskopio -sulakevirta	se	50
9	Plug-in-sulakkeen murtumisvirta	se	2.5
10	Ympäristön lämpötila	℃	-35 ~+40
11	Sallittu lämpötila kelan rsie	℃	65
12	Kuormitusjännitesäätely		± 5% tai ± 2 × 2,5%
13	Melutaso	db	50
14	Suojataso		P43

ZGS11-12-esivalmistettu alaosa (amerikkalainen tyyppi)

Sähköaseman kaapelin sisääntulo- ja poistorakennepiirustus

Tekniset vaatimukset:

1. Katso yhdistelmän todellisesta koosta:

2. Betonilaisen pinnan on oltava tasainen, ja yhdistetty sähköasema on kiinnitettävä laiturille puristamalla levyn kiinnitys;

3. Maadoituspalkin ja kaapelin kiinnityskiinnike voidaan määrittää todellisen tilanteen mukaan;

4. kaapelin kiinnityskehys ja maadoituspalkki tulisi upottaa;

5. Tulo- ja poistokaapelin reikän sijainti määritetään tietyn tilanteen mukaan;

6. Kytkimen etuosassa on oltava vähintään 1,5 metrin aukko asennuksen jälkeen toiminnan helpottamiseksi.

7. maadoitusverkko voidaan valmistaa 12 galvanoidusta pyöreästä teräksestä tai 40 × 4 galvanoidusta litteästä kuparista, maadoitusvastuksen tulisi täyttää sähköosaston vaatimukset.
