72 mm:n kokoinen analoginen Hn-72 ampeerimittari vain DC AC volttimittari ja ampeerimittari tukkumyynti

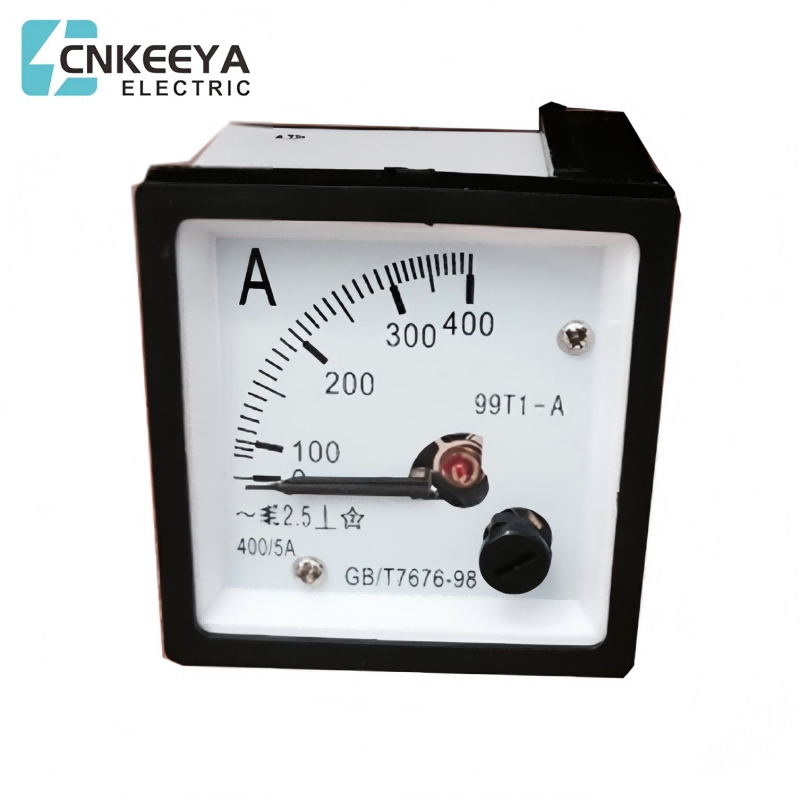

Ampeerimittari 99T1-A

Vain 72 mm:n kokoinen analoginen Hn-72 ampeerimittari DC AC volttimittari ja ampeerimittari Tukkumyynti, 99T1 ampeerimittari on yleisesti käytetty osoitinampeerimittari, joka sopii asennettavaksi eri ohjaus- ja jakelujärjestelmien näyttöpaneeleihin ja suuriin kytkintauluihin osoittamaan asiaankuuluvia sähköparametreja, kuten AC/DC-virtaa, jännitettä, tehokerrointa, tehoa, taajuutta, ylikuormitusvirtaa, jännitettä ja purkamisjännitettä.

99T1-ampeerimittaria käytetään yleisesti osoitinampeerimittarina. Kätevä tarkkailla virran ominaissuuruutta.

Sovelluksen laajuus

Käytetään laajasti seuraavilla teollisuudenaloilla: voimalaitokset, jakelulaitokset, mekaaniset laitteet, laivat, ilmailu, muuntajat jne.

Kansainvälinen standardi

99T1 ampeerimittari kansainvälisesti tunnustettujen osoitinampeerimittarien eritelmien ja mittojen mukaan:

Koostumuksen rakenne

Koostuu kiinteästä magneettipiirijärjestelmästä ja liikkuvista osista. Instrumentin magneettipiirijärjestelmä sisältää kestomagneetin 1, magneetin kahteen napaan kiinnitetyt napakämmenet 2 ja kahden napakämmentin välissä olevan lieriömäisen rautasydämen 3. Sylinterimäinen rautasydän on kiinnitetty instrumentin telineeseen magneettisen vastuksen vähentämiseksi ja tasaisen säteilevän magneettikentän luomiseksi napakämmenen ja rautasydämen väliseen ilmaväliin. Kun liikkuva kela 4 tässä magneettikentässä poikkeaa pyörimisakselin ympäri, magneettikentät molemmilla tehollisilla puolilla ovat aina yhtä suuret ja kohtisuorassa toisiinsa nähden. Liikkuva kela on kierretty alumiinirungon ympärille. Akseli on jaettu kahteen osaan, etu- ja takaosaan. Kummankin puoliakselin toinen pää on kiinnitetty liikkuvan kelan alumiinirunkoon ja toinen pää on tuettu laakeriin akselin kärjen kautta. Etupuolen akseliin on asennettu myös osoitin, joka osoittaa mitatun sähkön suuruuden liikkuvan osan taipuessa.

Rakenteelliset ominaisuudet

1: (Instrumentin) mittauspiiri

Sähkömittarin sisäinen piiriosa ja sen lisävarusteet, mukaan lukien toisiinsa kytketyt johdot (jos sellaisia ​​on). Toimii virralla tai jännitteellä, joista toinen tai molemmat ovat päätekijät, jotka määrittävät mitatun indikaattorin arvon. (Yksi virrasta tai jännitteestä voi olla itse mitattu)

2 Virtapiiri

Mittauspiiri, jonka virta on päätekijä, joka määrittää mitatun indikaattorin arvon.

Huomautus: Virtajohdon läpi kulkeva virta voi olla suoraan mitattu virta tai ulkoisen virtamuuntajan syöttämä, ulkoisen shuntin vetämä virta, joka on verrannollinen mitattuun virtaan.

3 jännitelinjaa

Mittauspiiri, jossa syötetty jännite on päätekijä, joka määrittää mitatun indikaattorin arvon.

Huomaa: Jännitelinjaan syötetty jännite voi olla mitattu jännite tai ulkoisen jännitemuuntajan tai jännitteenjakajan syöttämä jännite tai ulkoisesta sarjavastuk- sesta otettu jännite (impedanssi) verrannollinen mitattuun jännitteeseen.

4 Ulkoiset mittauslinjat

Laitteen ulkoinen piiriosa, josta mitattu arvo saadaan

5 apulinjaa

Välttämätön instrumenttien käyttöön, mittauspiirejä piirin ulkopuolella.

6 Lisävirtalähde

Apupiiri sähköenergian syöttämiseen

7 mittauskomponenttia

Jotkut mittauselementtien komponenttiyhdistelmät. Ne voivat saada liikkuvan osan tuottamaan mitattuun kohteeseen liittyvää liikettä mitattavan kohteen vaikutuksesta.

8 liikkuvaa osaa

Mittauselementin liikkuvat osat.

9 ilmaisinlaite

Mittauslaitteen komponentti, joka näyttää mitatun arvon.

10 indikaattori

Komponentti, joka osoittaa liikkuvan osan sijainnin asteikolla.

11: Mittaviivain

Mittausarvon saamiseksi voidaan käyttää sarjaa merkkejä ja numeroita yhdistettynä indikaattoreihin.

12 jakolinja

Kellotaulun merkinnät jakavat asteikon sopiviin välein osoittimen sijainnin määrittämiseksi.

13 Nolla jakoviiva

Kellotaulussa oleva nollanumero.

14 divisioonaa

Kahden vierekkäisen jakoviivan välinen etäisyys.

15 asteen numeroita

Numerosarja yhdistettynä jakoviivaan.

16 Mekaaninen nolla-asento

Ilmaisimen tasapainoasento sen jälkeen, kun mekaanisen ohjauksen mittauselementti on kytketty pois päältä. Tämä sijainti voi olla sama tai olla sama kuin nollajakoviiva.

Instrumenteissa, joissa on mekaaninen puristusnolla-asento, mekaaninen nolla-asento ei vastaa jakoviivaa.

Instrumenteissa, joissa ei ole merkittäviä mekaanisia reaktiovoimia, mekaaninen nolla-asento on epävarma.

Tarkkuus

Instrumenttien tarkkuutta kutsutaan tarkkuudella, joka tunnetaan myös nimellä tarkkuus. Tarkkuuden ja virheen voidaan sanoa olevan kaksoisveljiä, koska virheen olemassaolo synnyttää käsitteen tarkkuudesta. Lyhyesti sanottuna instrumentin tarkkuus viittaa siihen, missä määrin instrumentin mitattu arvo on lähellä todellista arvoa, joka ilmaistaan ​​yleensä suhteellisena prosentuaalisena virheenä (tunnetaan myös suhteellisena muunnosvirheenä).

Variaatio

Variaatio tarkoittaa maksimieroa instrumentin ilmoitettujen arvojen välillä, kun mitattu muuttuja (joka voidaan ymmärtää tulosignaalina) saavuttaa saman arvon eri suunnista useita kertoja. Toisin sanoen mitatun parametrin vaihtelu pienestä suureen (positiivinen ominaisuus) ja suuresta pieneen (käänteinen ominaisuus) on aste, jolla mitattu parametri ei täsmää jatkuvissa ulkoisissa olosuhteissa. Eroa näiden kahden välillä kutsutaan instrumenttivariaatioksi

Herkkyys

Herkkyydellä tarkoitetaan laitteen herkkyyttä mitatun parametrin muutoksille tai toisin sanoen kykyä reagoida mitatun suuren muutoksiin. Se on lähdön muutoksen lisäyksen suhde tulon muutoksen lisäykseen vakaassa tilassa. Herkkyys tunnetaan joskus myös "vahvistussuhteena" ja se on kunkin pisteen kaltevuus instrumentin staattisten ominaisuuksien tangenttiviivalla. Vahvistuskertoimen lisääminen voi parantaa instrumentin herkkyyttä. Pelkkä herkkyyden lisääminen ei muuta instrumentin perussuorituskykyä, eli instrumentin tarkkuus ei parane. Päinvastoin, joskus voi esiintyä värähtelyilmiöitä, jotka aiheuttavat epävakaita lähtöjä. Laitteen herkkyys tulee säilyttää sopivalla tasolla.
