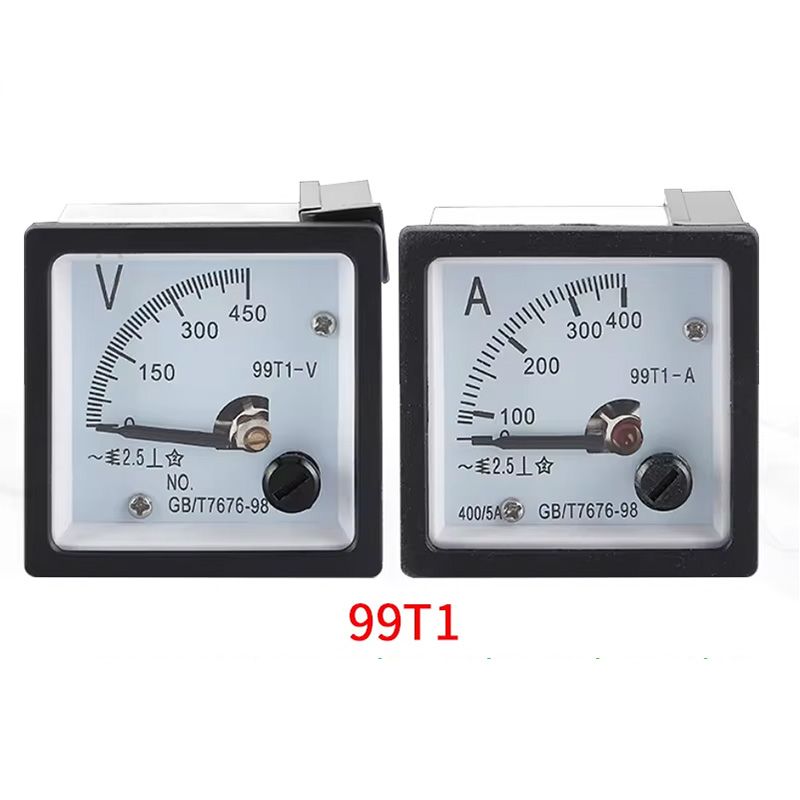

AMMETER 99T1-A
99T1 -ampeerimittari on yleisesti käytetty osoitinmittari, joka soveltuu asennukseen näyttöpaneeleihin ja erilaisten ohjaus- ja jakelujärjestelmien suuriin kytkentätauluihin, jotka osoittavat asiaankuuluvat sähköparametrit, kuten AC/DC -virran, jännitteen, tehokertoimen, tehon, synkronisen arvon, taajuuden, avautuvan jännitteen ja ylikuormituksen virran.
99T1 -ampeerimittaria käytetään yleisesti osoittimen ampeerimittarina. Kätevä tarkkailla virran spesifistä suuruutta.
Hakemus
Käytetään laajasti seuraavilla aloilla: voimalaitokset, jakelulaitokset, mekaaniset laitteet, alukset, ilmailu, muuntajat jne.
Kansainvälinen standardi
99T1 AMMETRI Kansainvälisesti tunnustetun osoitintason eritelmien ja mittojen mukaan:
Koostumusrakenne
Koostuu kiinteästä magneettikierisysteemistä ja siirrettävistä osista. Instrumentin magneettikirisysjärjestelmä sisältää pysyvän magneetin 1, napaiset kämmenet 2, joka on kiinnitetty magneetin kahteen napaan ja lieriömäisen rautaydin 3, joka sijaitsee kahden navan palmujen välillä. Sylinterimäinen rautaydin kiinnitetään instrumenttitelineeseen magneettisen resistanssin vähentämiseksi ja tasaisen säteilevän magneettikentän tuottamiseksi navan kämmenen ja raudan ytimen välillä. Kun tämän magneettikentän siirrettävä kela 4 taipuvat kierto -akselin ympärille, kahden efektiivisen sivun magneettikentät ovat aina yhtä suuret ja kohtisuorassa toisiinsa nähden. Siirrettävä kela haavoitetaan alumiinirungon ympärille. Akseli on jaettu kahteen osaan, edessä ja takana. Kunkin puoliakselin toinen pää on kiinnitetty liikkuvan kelan alumiinirunkoon, ja toista päätä tuetaan laakerissa akselin kärjen läpi. Etupuoliakseliin on asennettu myös osoitin, jota käytetään osoittamaan mitatun sähkön suuruus, kun siirrettävä osa taipui.
Rakenteelliset ominaisuudet
1: (instrumentti) mittapiiri
Sähkömittarin sisäinen osa ja sen lisävarusteet, mukaan lukien toisiinsa liittyvät johdot (jos sellaisia on). Virta tai jännitteen avulla yksi tai molemmat ovat tärkeimmät tekijät, jotka määrittävät mitatun indikaattorin arvon. (Yksi virran tai jännite voi olla itse mitattu)
2 Virtapiiri
Mittauspiiri, jonka virta on pääkerroin, joka määrittää mitatun indikaattorin arvon.
HUOMAUTUS: Nykyisen viivan läpi kulkeva virta voi olla suoraan mitattu virta tai ulkoinen virran muuntaja, joka on piirretty ulkoisella šuntilla, ja verrannollinen mitattuun virtaan.
3 jänniteviivaa
Mittauspiiri, jossa käytetty jännite on pääkerroin, joka määrittää mitatun indikaattorin arvon.
HUOMAUTUS: Jännitteen levitetty jännite voi olla mitattu jännite tai ulkoisen jännitemuuntajan tai jännitteenjakajan toimittama jännite tai jännite, joka on verrannollinen ulkoisesta sarjan vastuksesta (impedanssi) vedettyyn mitattuun jännitteeseen.
4 ulkoista mittauslinjaa
Instrumentin ulkoinen osa, josta mitattu arvo voidaan saada
5 apulinjaa
Laitteen toimintaan tarvitaan piireiden mittauspiirin ulkopuolella.
6 ylimääräistä virtalähdettä
Apulaite sähköenergian toimittamiseksi
7 mittauskomponentit
Jotkut mittauselementtien komponenttiyhdistelmät. Ne voivat aiheuttaa siirrettävän osan tuottavan mitattuun objektiin liittyvän liikkeen mitatun esineen vaikutuksesta.
8 siirrettävää osaa
Mittauselementin siirrettävät komponentit.
9 Ilmaisinlaite
Mittauslaitteen komponentti, joka näyttää mitatun arvon.
10 Indikaattori
Komponentti, joka käyttää asteikkoa osoittamaan siirrettävän osan sijainti.
11: Asteikon hallitsija
Mitatun arvon saamiseksi voidaan käyttää sarjaa markkereita ja numeroita yhdistettynä indikaattoreihin.
12 Division Line
Valintamerkinnät jakavat asteikon sopiviin väliajoihin indikaattorin sijainnin määrittämiseksi.
13 nollajakoviiva
Nolla numeroinen merkki valitsimessa.
14 Divisions
Etäisyys minkä tahansa kahden vierekkäisen jakavan linjan välillä.
15 asteen numeroa
Sarja numeroita yhdistettynä jakoviivaan.
16 mekaaninen nolla -asema
Indikaattorin tasapainon sijainti mekaanisen ohjauksen mittauselementin jälkeen on virta. Tämä asema voi olla samanaikaisesti samanaikaisesti nollajakoviivan kanssa.
Instrumenteissa, joissa on mekaaninen puristus nolla, mekaaninen nolla -asema ei vastaa jakoviivaa.
Instrumenteissa ilman merkittäviä mekaanisia reaktiovoimia mekaaninen nolla -asema on epävarma.
Tarkkuus
Instrumenttien tarkkuutta kutsutaan tarkkuudeksi, joka tunnetaan myös nimellä tarkkuus. Tarkkuuden ja virheen voidaan sanoa olevan kaksoisveljiä, koska virheen olemassaolo aiheuttaa tarkkuuden käsitteen. Lyhyesti sanottuna, instrumentin tarkkuus viittaa siihen asteeseen, jossa instrumentin mitattu arvo on lähellä todellista arvoa, joka yleensä ilmaistaan suhteellisena prosentuaalinen virhe (tunnetaan myös nimellä suhteellinen muuntovirhe).
Vaihtelu
Variaatio viittaa instrumentin ilmoitettujen arvojen suurimpaan eroon, kun mitattu muuttuja (joka voidaan ymmärtää tulosignaalina) saavuttaa saman arvon eri suunnista useita kertoja. Toisin sanoen mitatun parametrin variaatio pienestä suuresta (positiivinen ominaisuus) ja suuresta pieneen (käänteinen ominaispiirte) on se, missä määrin mitattu parametri ei vastaa vakioissa ulkoisissa olosuhteissa. Ero näiden kahden välillä kutsutaan instrumentin vaihtelusta
Herkkyys
Herkkyys viittaa instrumentin herkkyyteen mitatun parametrin muutoksiin tai toisin sanoen kyky reagoida mitatun määrän muutoksiin. Se on lähtömuutoksen lisäyksen suhde tulonmuutoksen lisäykseen tasapainotilassa. Herkkyys tunnetaan joskus myös nimellä "monistussuhde" ja se on kunkin pisteen kaltevuus instrumentin staattisten ominaisuuksien tangenttiviivalla. Vahvistuskertoimen lisääminen voi parantaa instrumentin herkkyyttä. Yksinkertaisesti herkkyyden lisääminen ei muuta instrumentin perussuorituskykyä, toisin sanoen instrumentin tarkkuus ei parane. Päinvastoin, joskus voi esiintyä värähtely -ilmiöitä aiheuttaen epävakaan ulostulon. Instrumentin herkkyys tulisi ylläpitää sopivalla tasolla.
